Name: ZN85 12kV Outdoor Vacuum Circuit Breaker, 630A, Pole-Mounted
Rating: 5 (99 reviews)

ZN85 12kV Outdoor Vacuum Circuit Breaker, 630A, Pole-Mounted

Paglalarawan:

Ang MINGTUO ZN85 12kV Outdoor Vacuum Circuit Breaker (VCB) ay isang high-performance switching device na idinisenyo para sa mga medium-voltage distribution network. Na-rate sa 630A na may breaking capacity na hanggang 25kA, ang breaker na ito ay inengineered para sa pole-mounted o ground-mounted applications, na tinitiyak ang maaasahang proteksyon sa industriyal, utility, at renewable energy system. Ang matatag na konstruksyon nito at advanced na teknolohiya ng vacuum interruption ay nagbibigay-daan sa ligtas, mabilis, at walang maintenance na operasyon sa malupit na panlabas na kapaligiran.

Mga Application:

Ang mga Air Circuit Breaker (ACBs) ay nakatayo bilang unang linya ng depensa sa mga pangunahing sistema ng pamamahagi ng kuryente at proteksyon. Ang kanilang mahahalagang aplikasyon ay sumasaklaw sa mga pasilidad na pang-industriya, malalawak na commercial complex, kritikal na data center, at mahahalagang pampublikong imprastraktura gaya ng mga paliparan at ospital. Sa mga mission-critical environment na ito, tinitiyak ng mga ACB ang integridad ng system, pinoprotektahan ang mamahaling kagamitan mula sa mga electrical fault, at ginagarantiyahan ang tuluy-tuloy na kaligtasan at pagiging maaasahan.

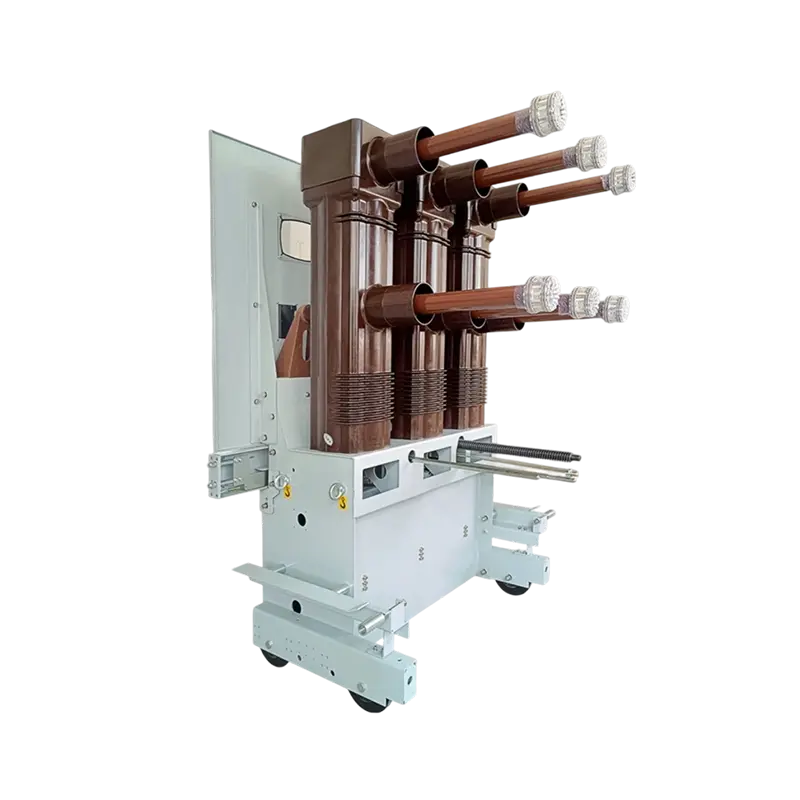

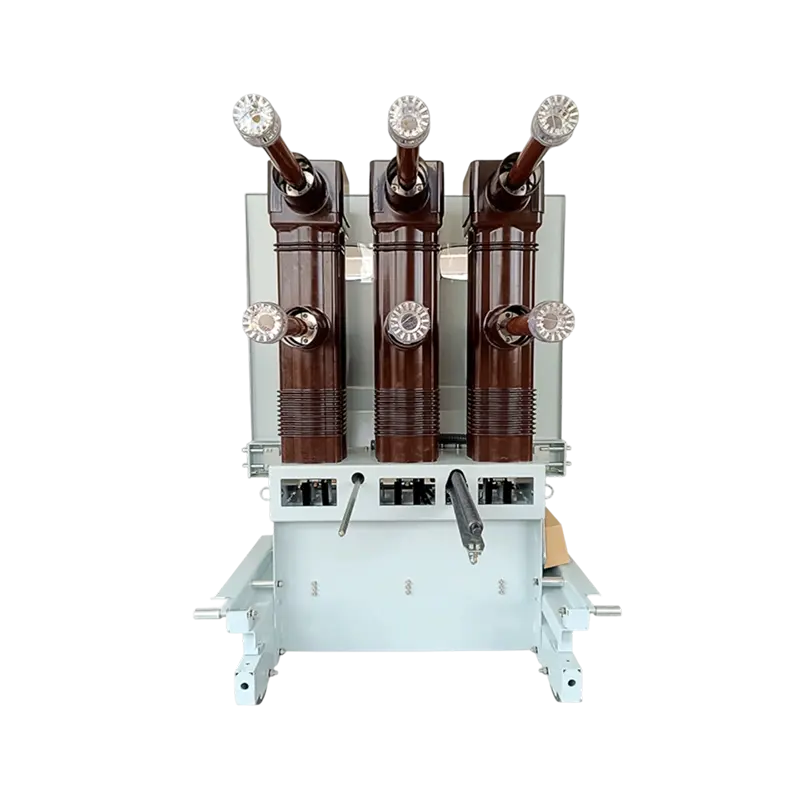

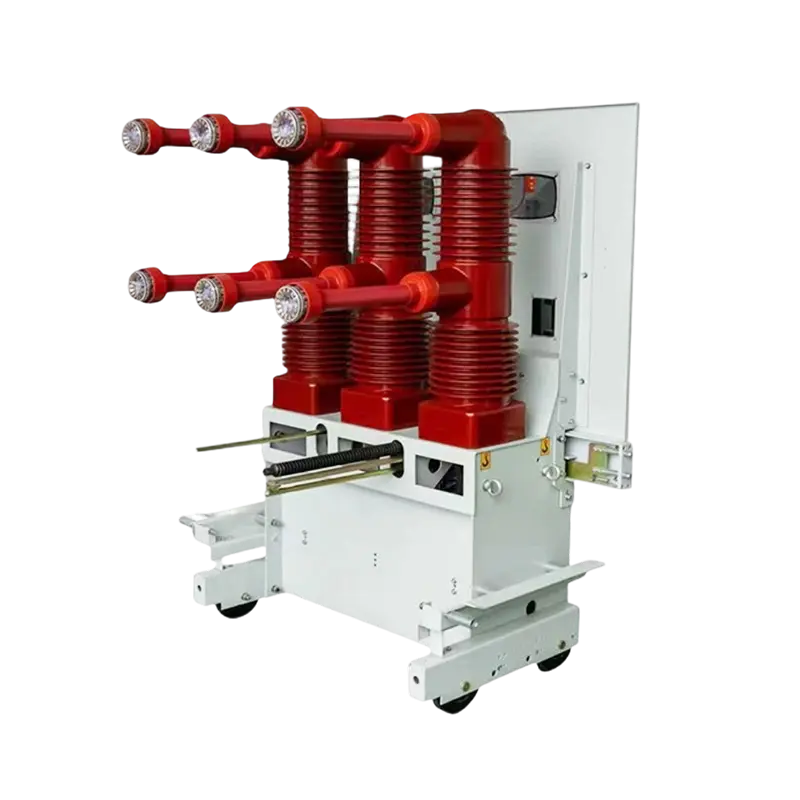

ZN85

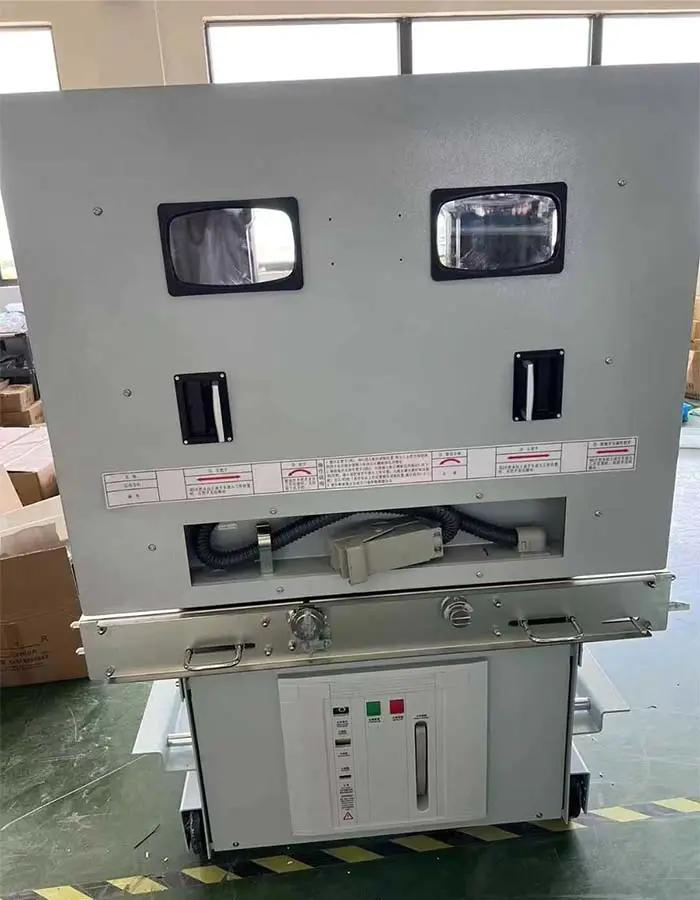

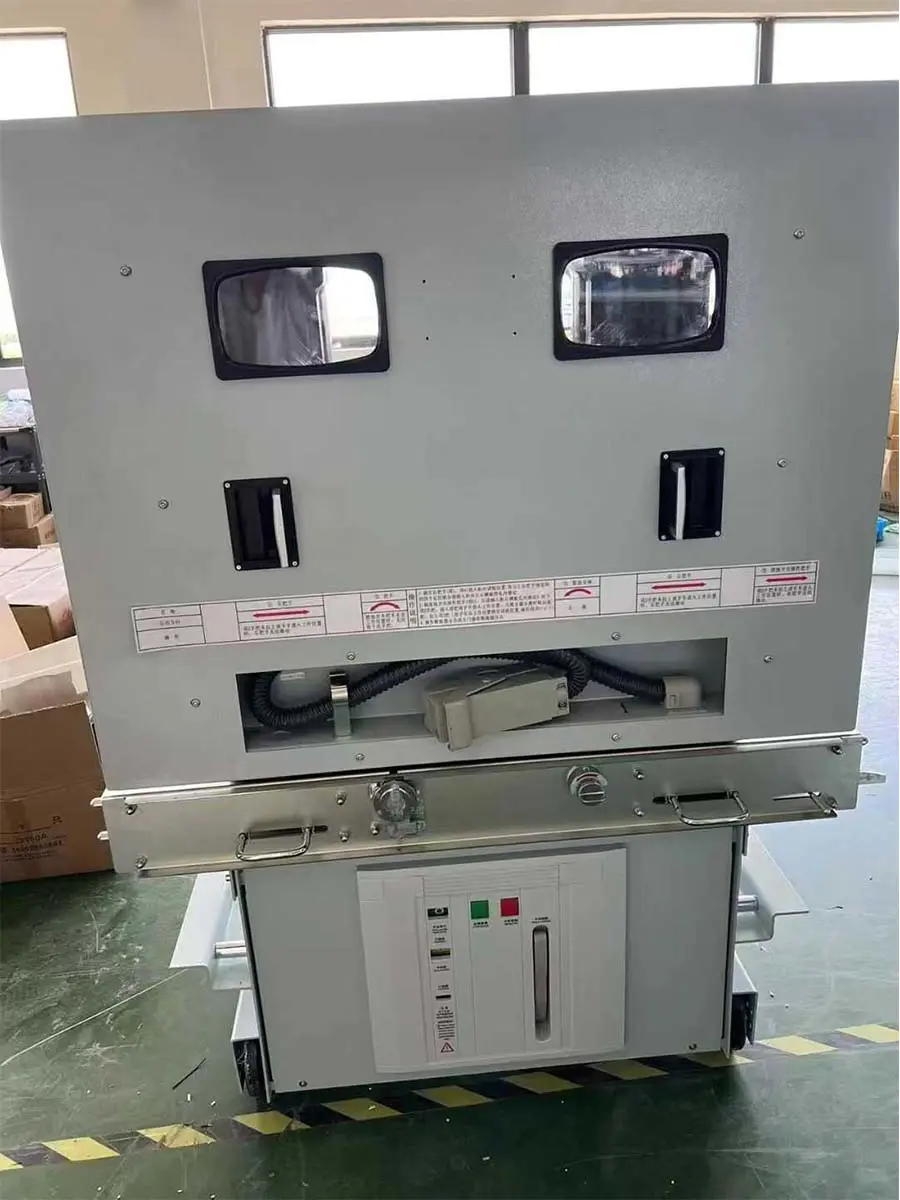

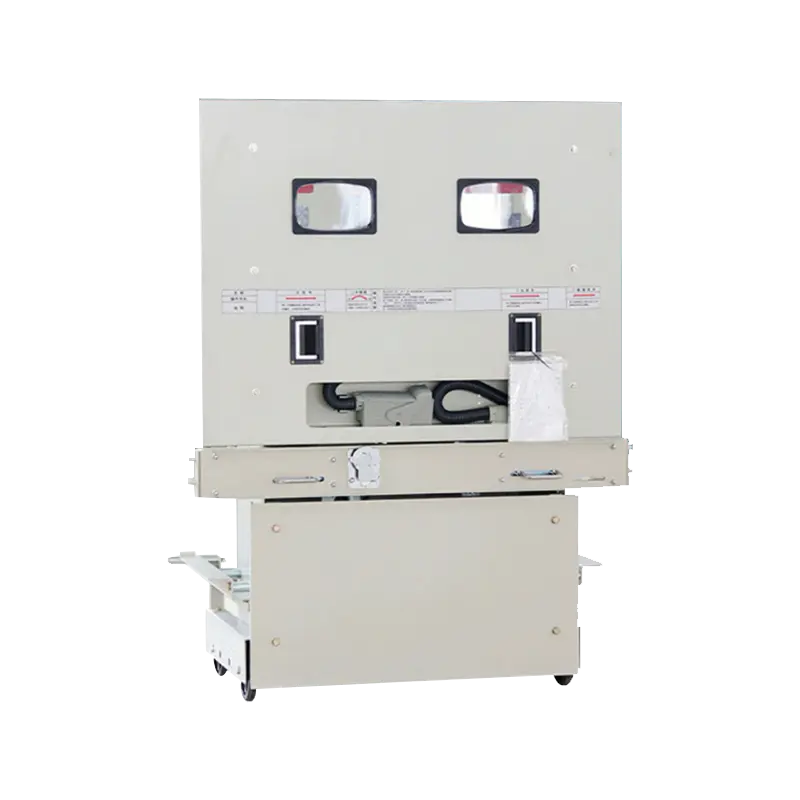

MTELEC ZN85 VCB

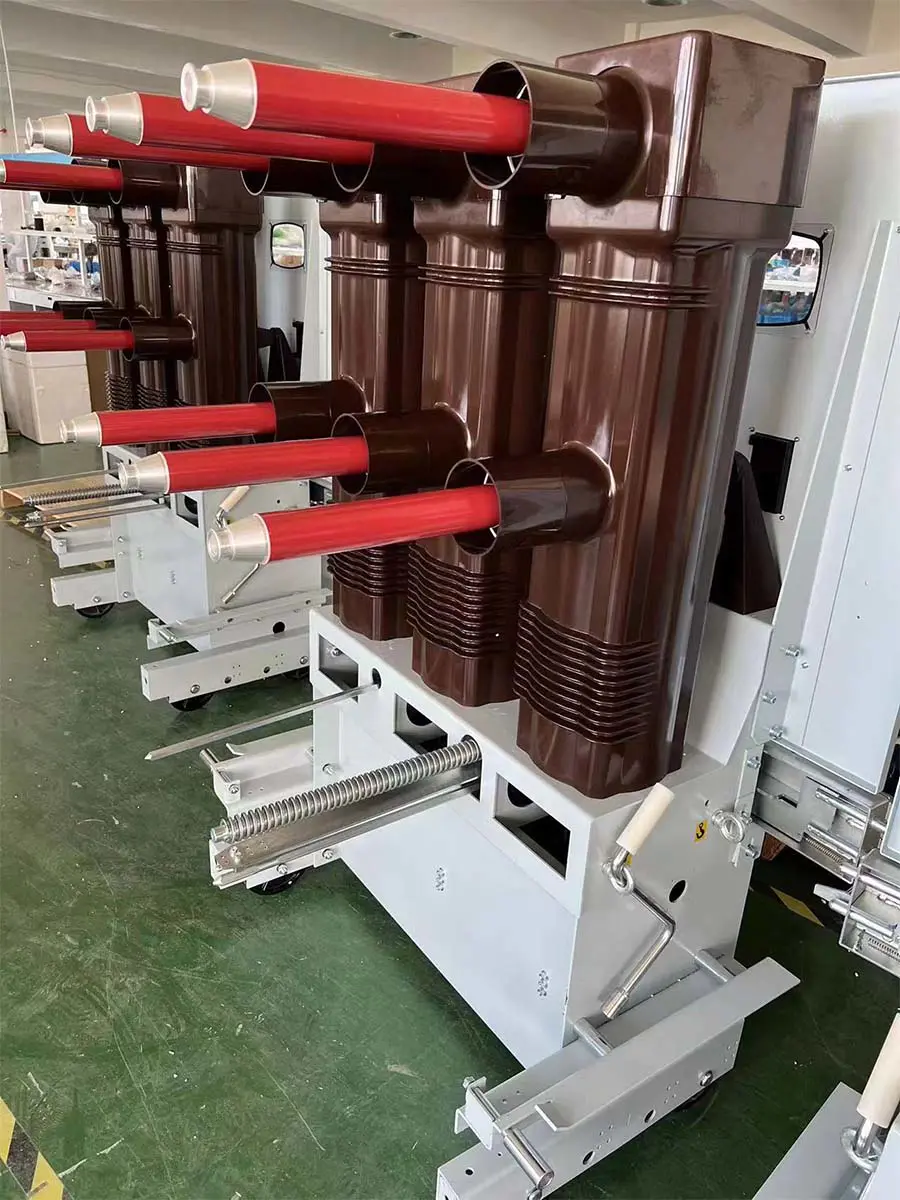

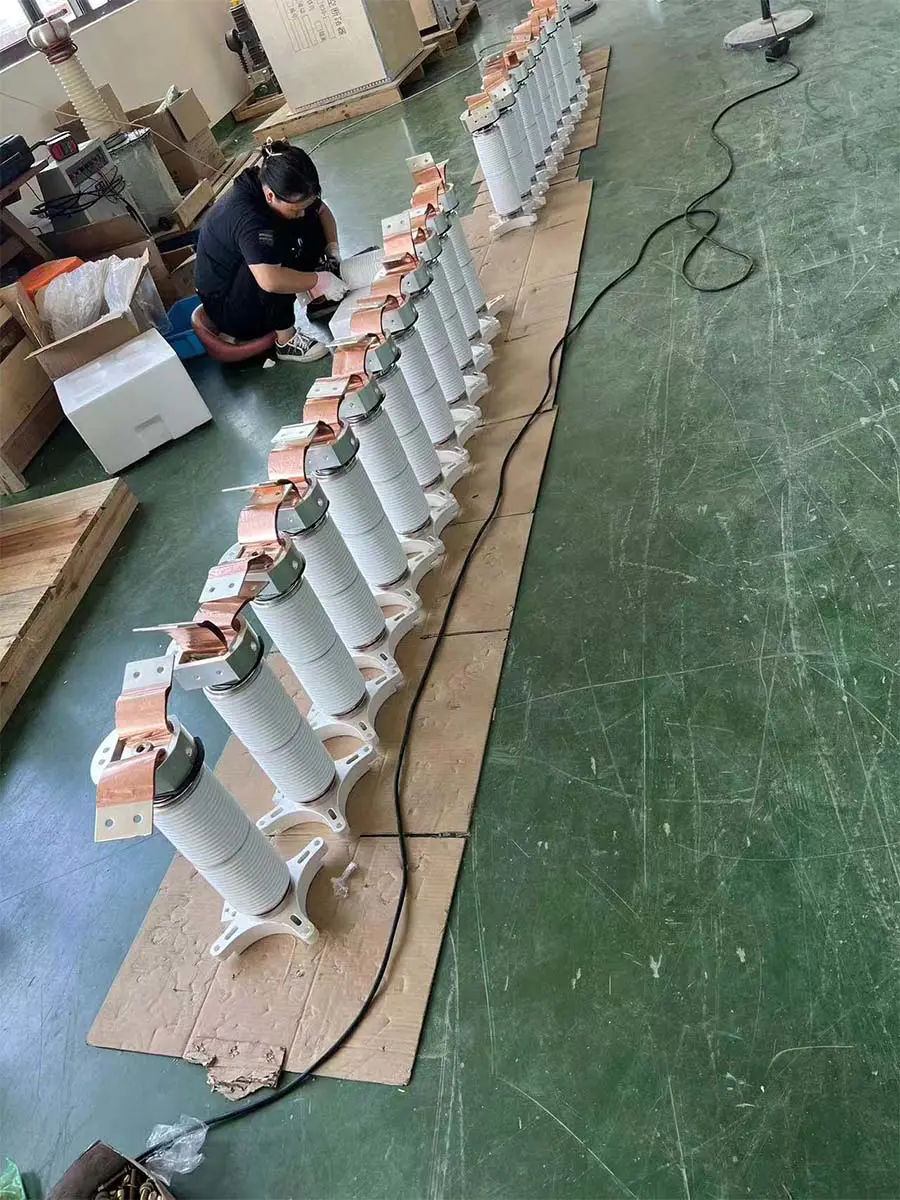

VCB Composition

Prinsipyo sa Paggawa: Proteksyon sa Distribution Network: Mga linya ng feeder na naka-mount sa poste, elektripikasyon sa kanayunan, at awtomatikong pag-sectionalize ng mga distribution circuit.

Mga Substation: Mga papalabas na linya, proteksyon ng transpormer, at mga tie break ng bus.

Industrial Power System: Mga pangunahing papasok na linya ng pabrika, malaking proteksyon ng motor, at mga circuit ng pagkarga ng industriya.

Mga Proyekto sa Infrastruktura: Mga koneksyon sa nababagong enerhiya, elektripikasyon ng tren, at mga sistema ng kuryente sa pagmimina.

Mga Espesyal na Sitwasyon: Madalas na pagpapalit ng load, capacitor bank control, at ligtas na pagkagambala ng mga cable charging currents.

Vacuum Interruption Technology: Ang mga hermetically sealed interrupter ay nagbibigay ng mataas na dielectric strength, arc extinction, at pare-parehong performance sa pinalawig na buhay ng serbisyo.

Mechanical Operation: Ang spring-operated na mekanismo ay nagbibigay-daan sa parehong manual at remote na operasyon, na nagpapagana ng mabilis na paghihiwalay ng contact sa panahon ng mga overload o short circuit.

Proteksyon sa Kapaligiran: Ang casing na may rating na IP54 na may mga materyales na lumalaban sa kaagnasan ay nagsisiguro ng tibay sa matinding lagay ng panahon, kabilang ang mataas na kahalumigmigan, hangin, at alikabok.

Compact at Modular Layout: Pinapasimple ang pag-install, inspeksyon, at pagpapanatili habang isinasama ang mahahalagang pantulong na kagamitan, tulad ng mga kasalukuyang transformer at protective relay.

Mataas na pagiging maaasahan na may mekanikal na tibay ng 10,000 na operasyon

Advanced na teknolohiya ng vacuum interrupter para sa minimal na maintenance

Compact at corrosion-resistant na disenyo na angkop para sa mga panlabas na kapaligiran

Tinitiyak ng proteksyon ng IP54 ang operasyon sa malupit na mga kondisyon

Pinagsamang smart monitoring at remote control na mga kakayahan

Pagsunod sa mga pamantayan ng GB/T 11022 at IEC 62271

Nako-customize na mga configuration para sa mga partikular na kinakailangan ng proyekto

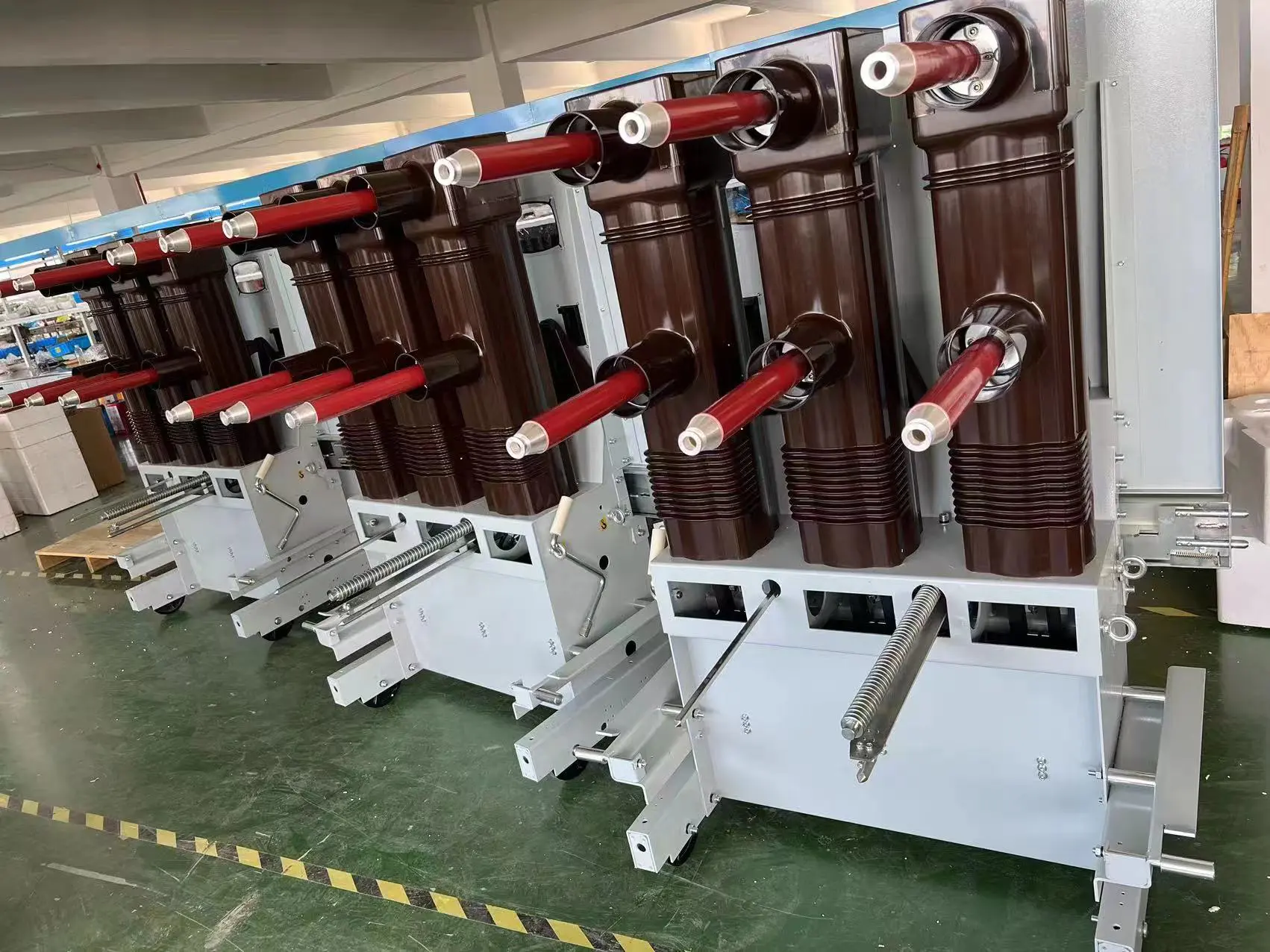

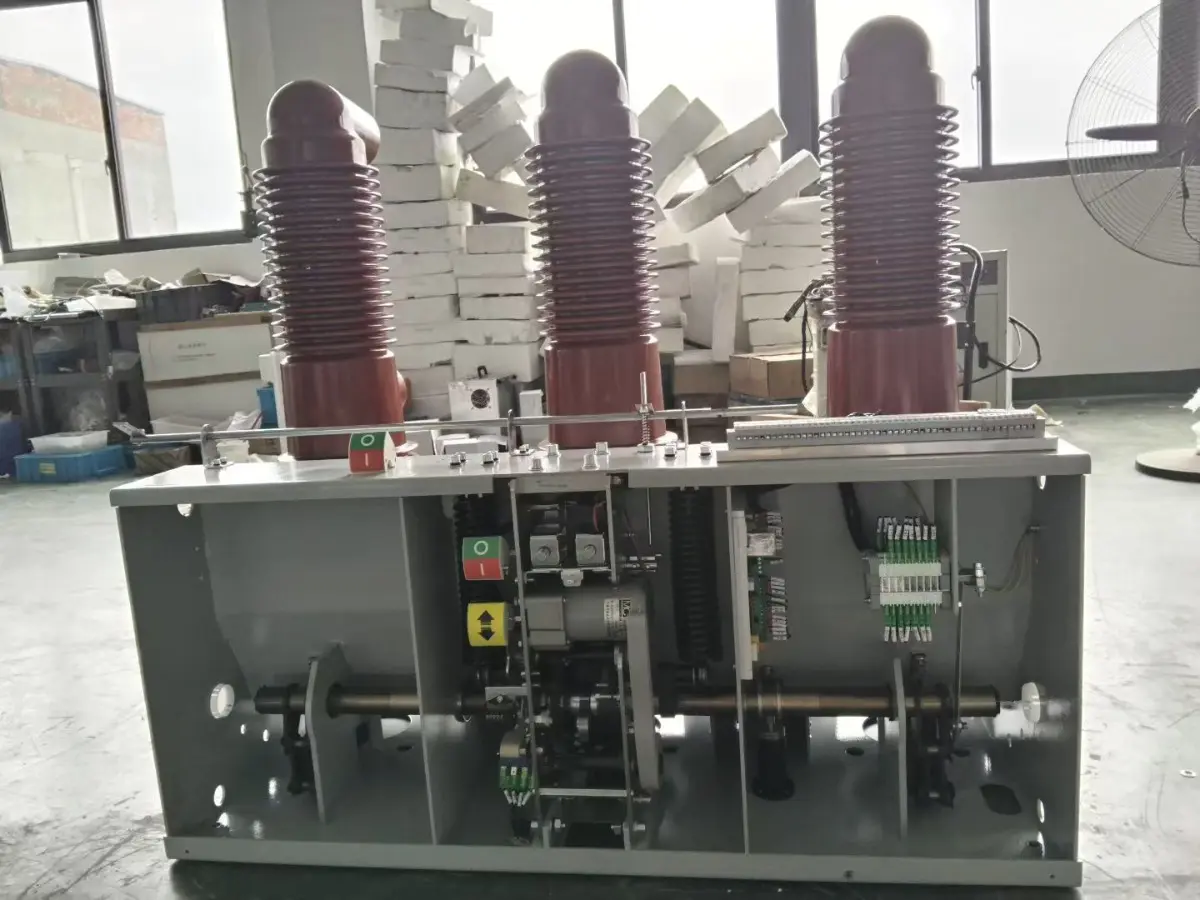

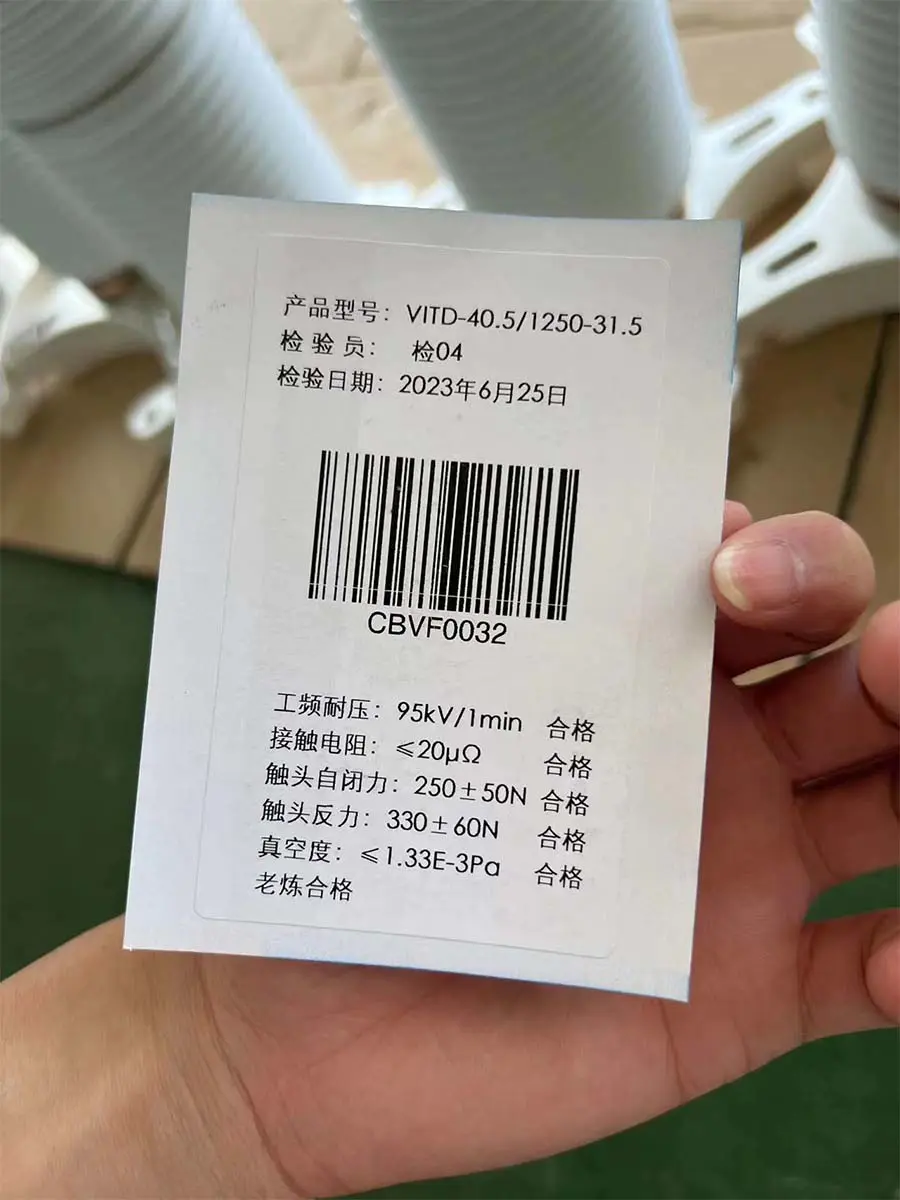

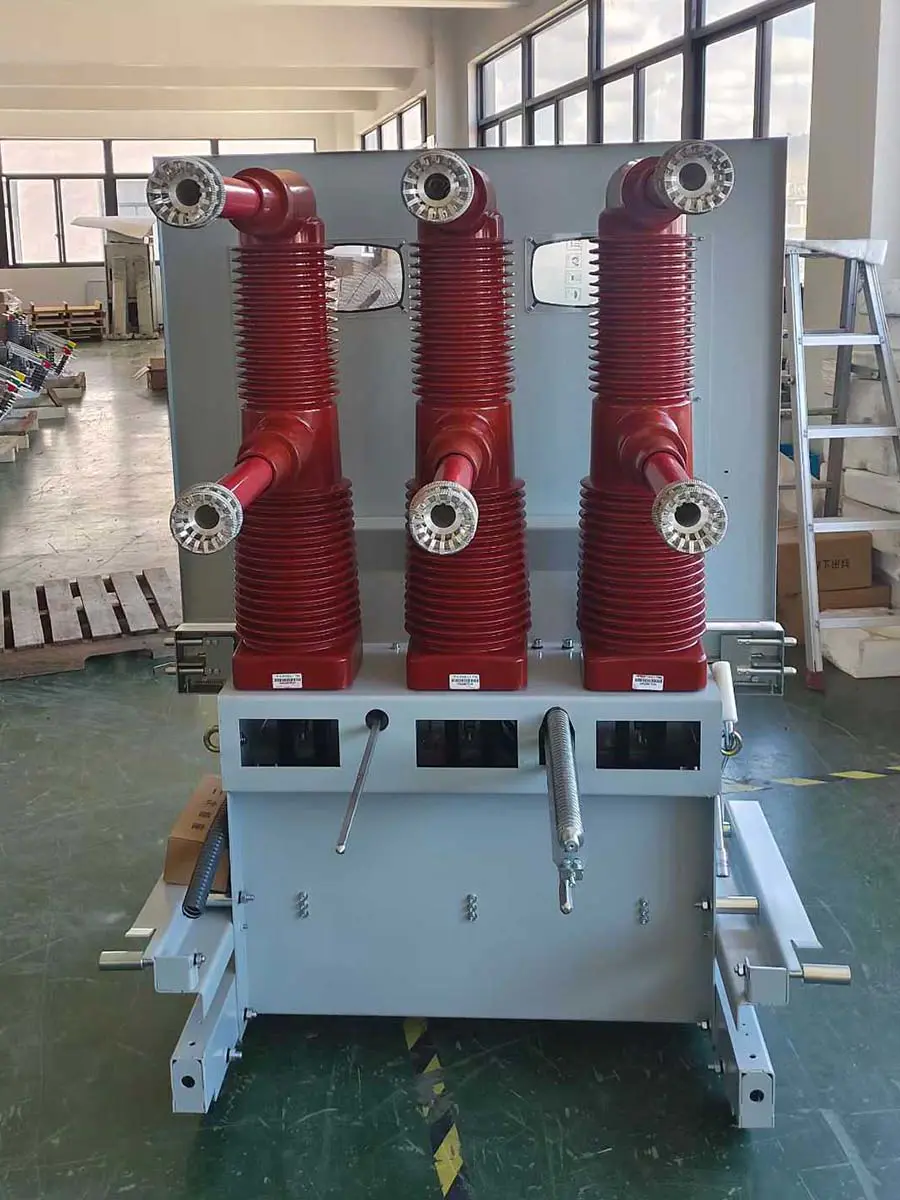

Running-in Test
ZN85 Installing

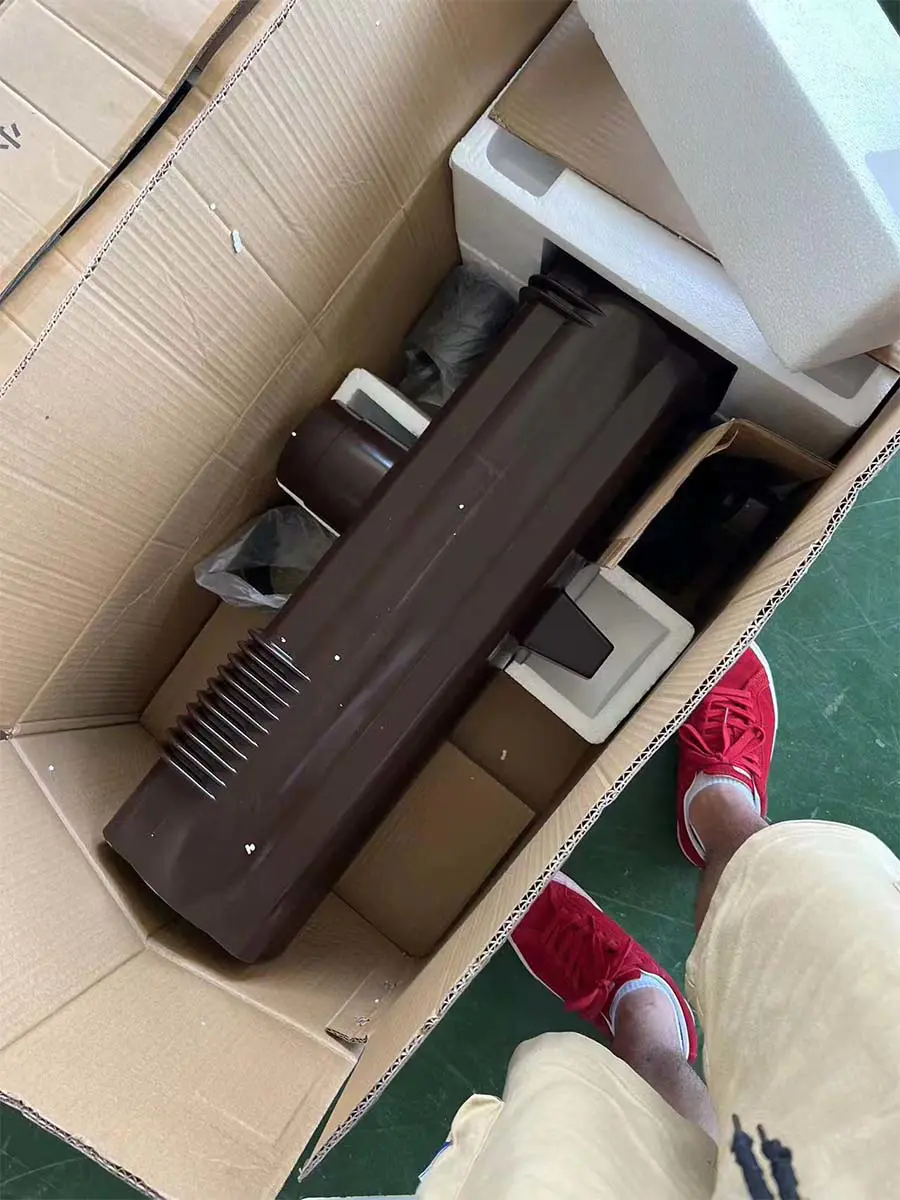

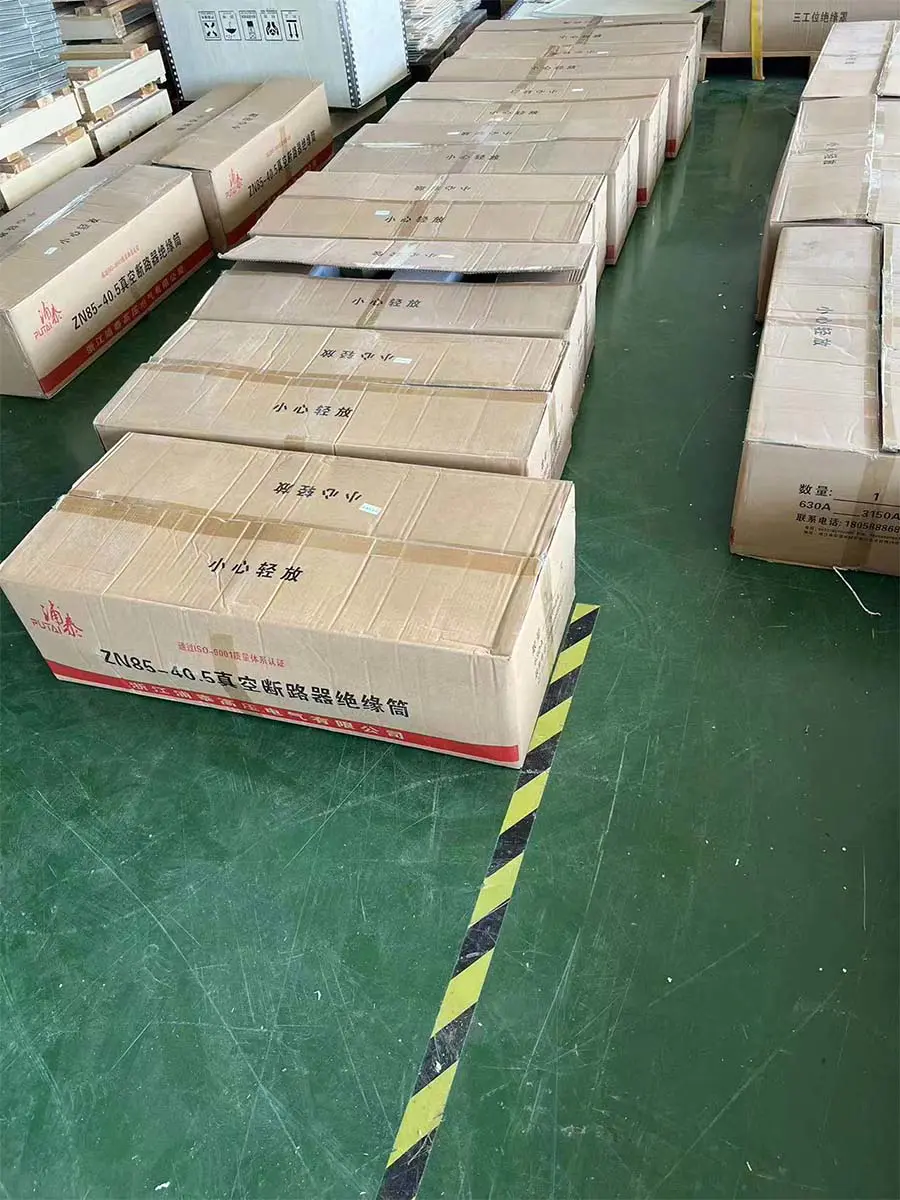

Upang matiyak ang kaligtasan sa transportasyon, ang aming mga produktong elektrikal ay iniluluwas sa mga reinforced wooden crates. Ang mga crates ay sumasailalim sa heat treatment at may markang ISPM-15, na nagbibigay-daan sa mabilis na customs clearance. Pinapadali ng nakataas na base na disenyo ang operasyon ng forklift, habang tinitiyak ng internal shock-absorbing fastening na buo ang pagdating ng mga produkto. Ang lahat ng mga exterior crates ay malinaw na may label at sumusunod sa mga internasyonal na pamantayan ng logistik.

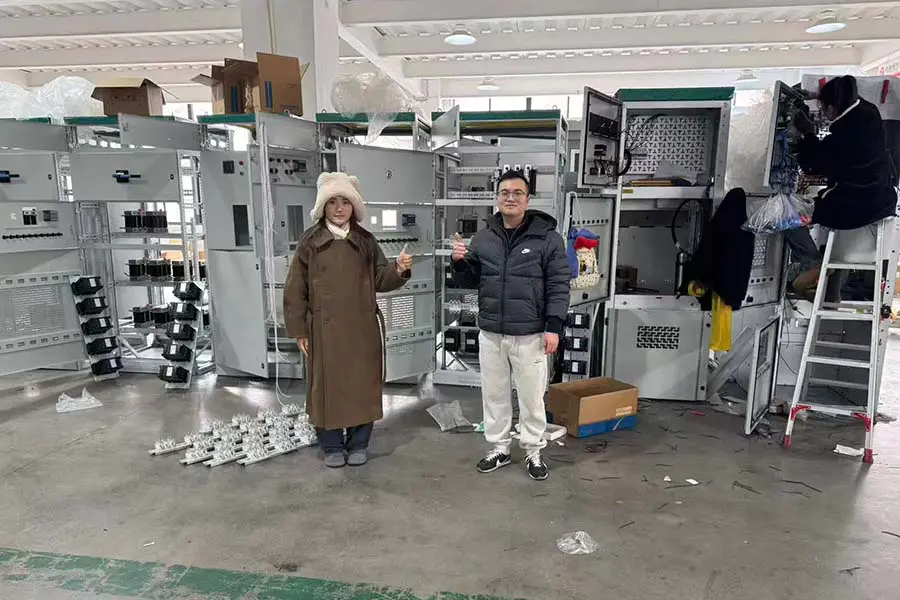

High and Low Voltage Switchgear (ACB, MCCB, VCB)

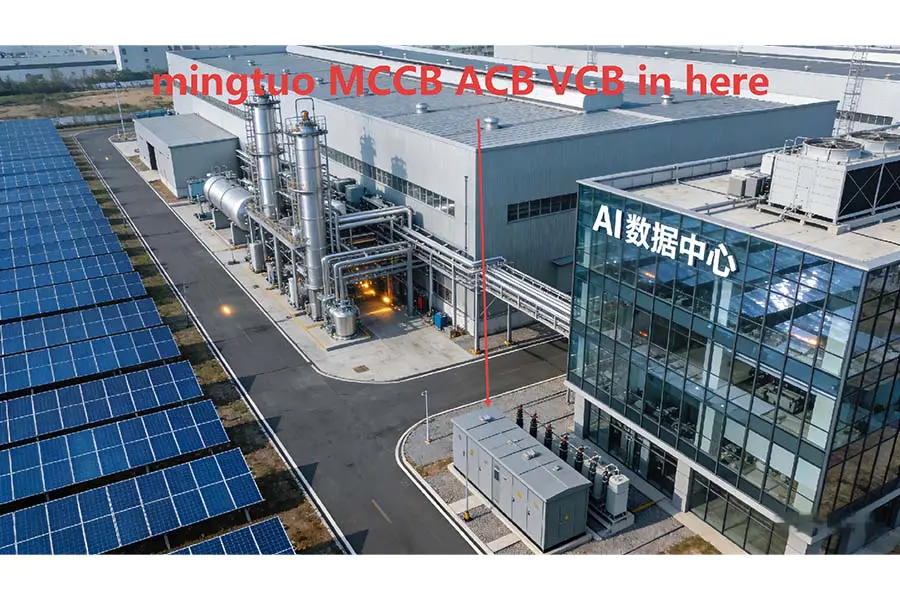

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

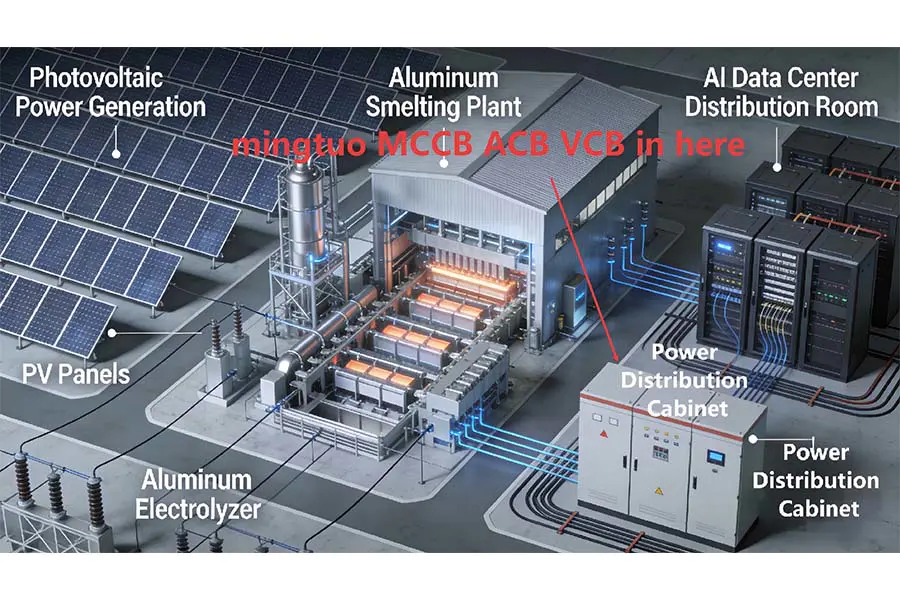

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage

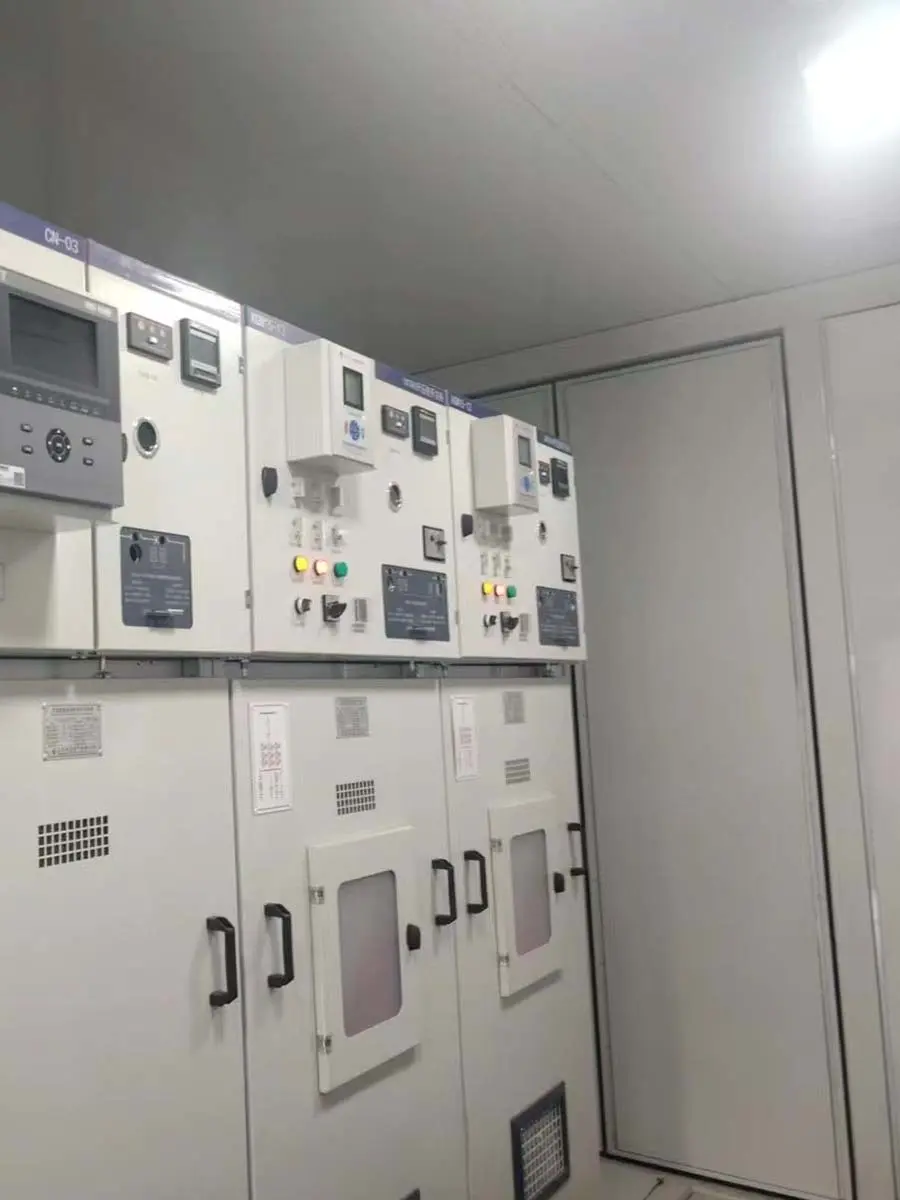

35kV high-voltage switchgear, power transmission successful

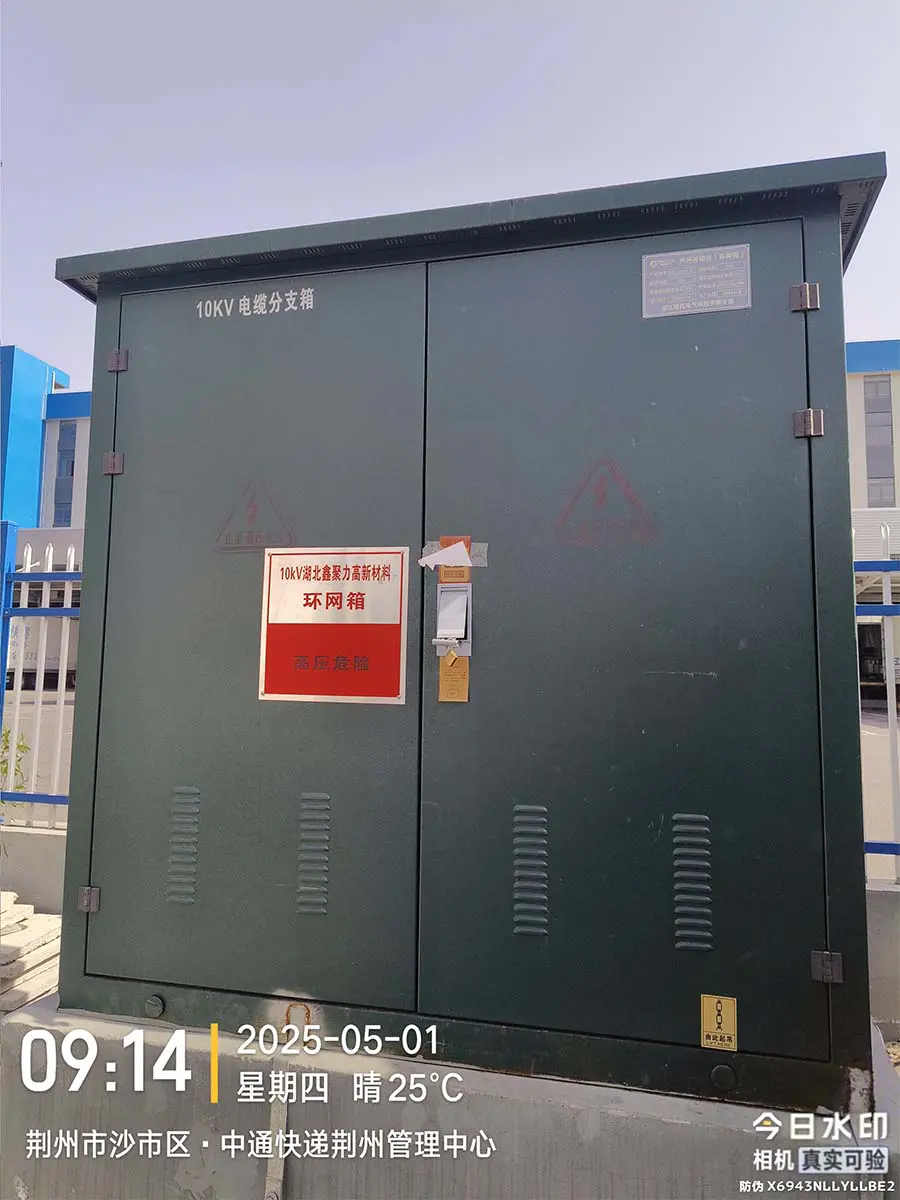

10kV ring main unit, VCB

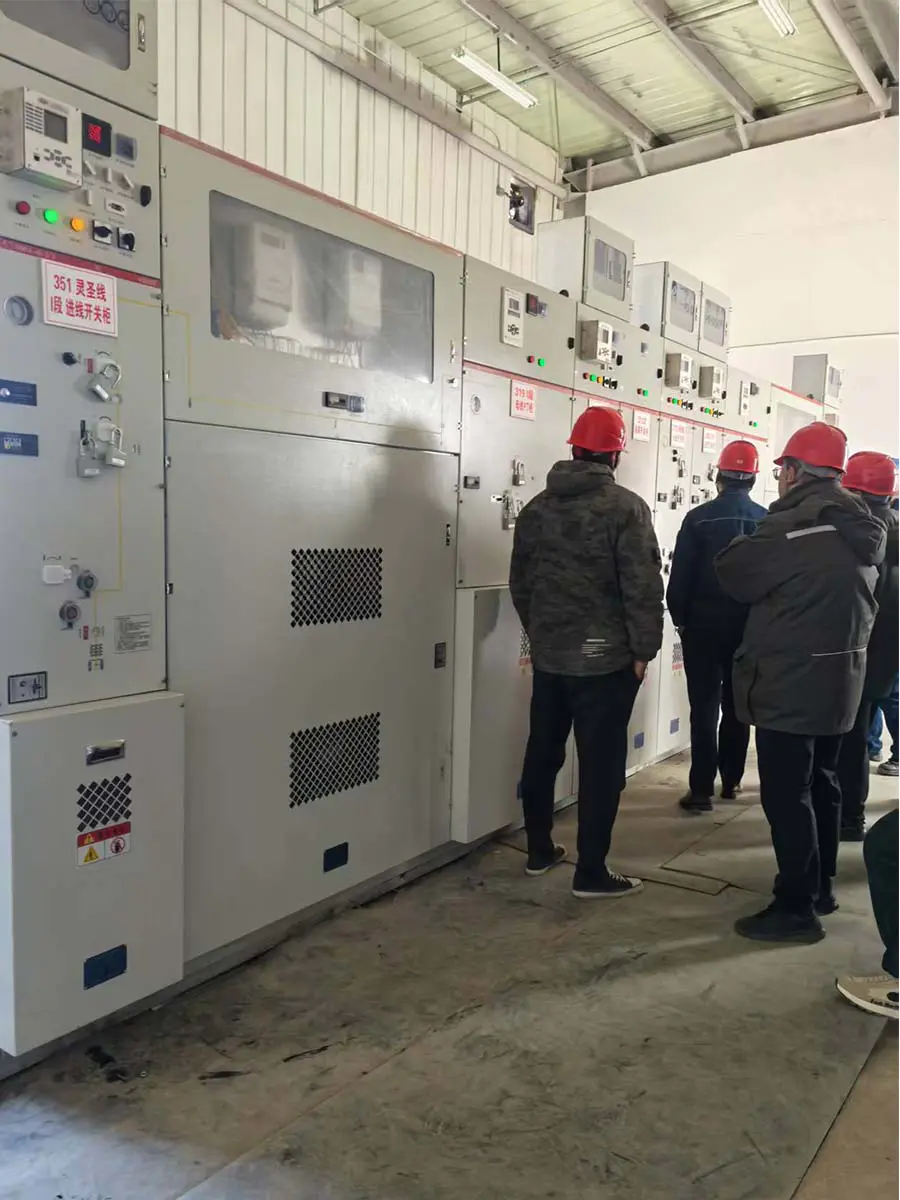

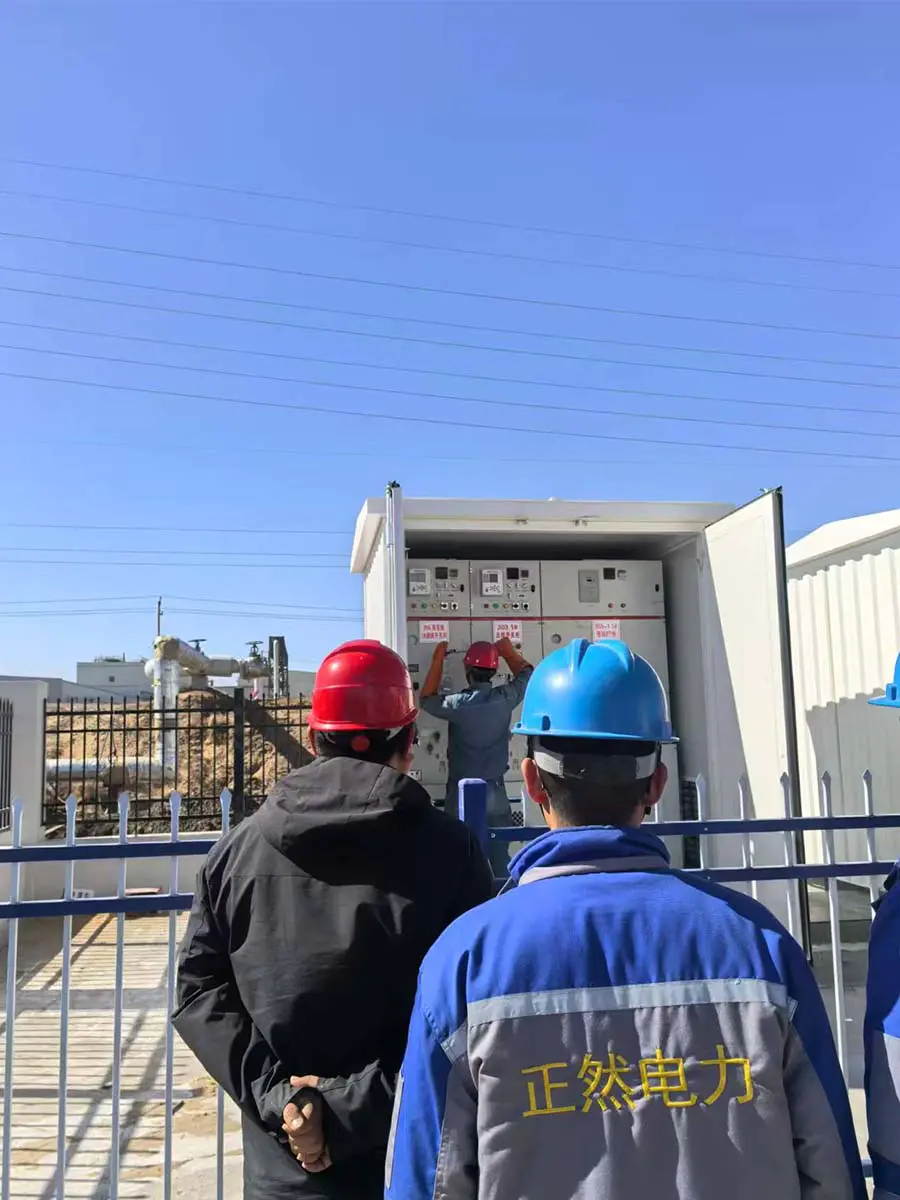

35kV gas-insulated switchgear, VCB

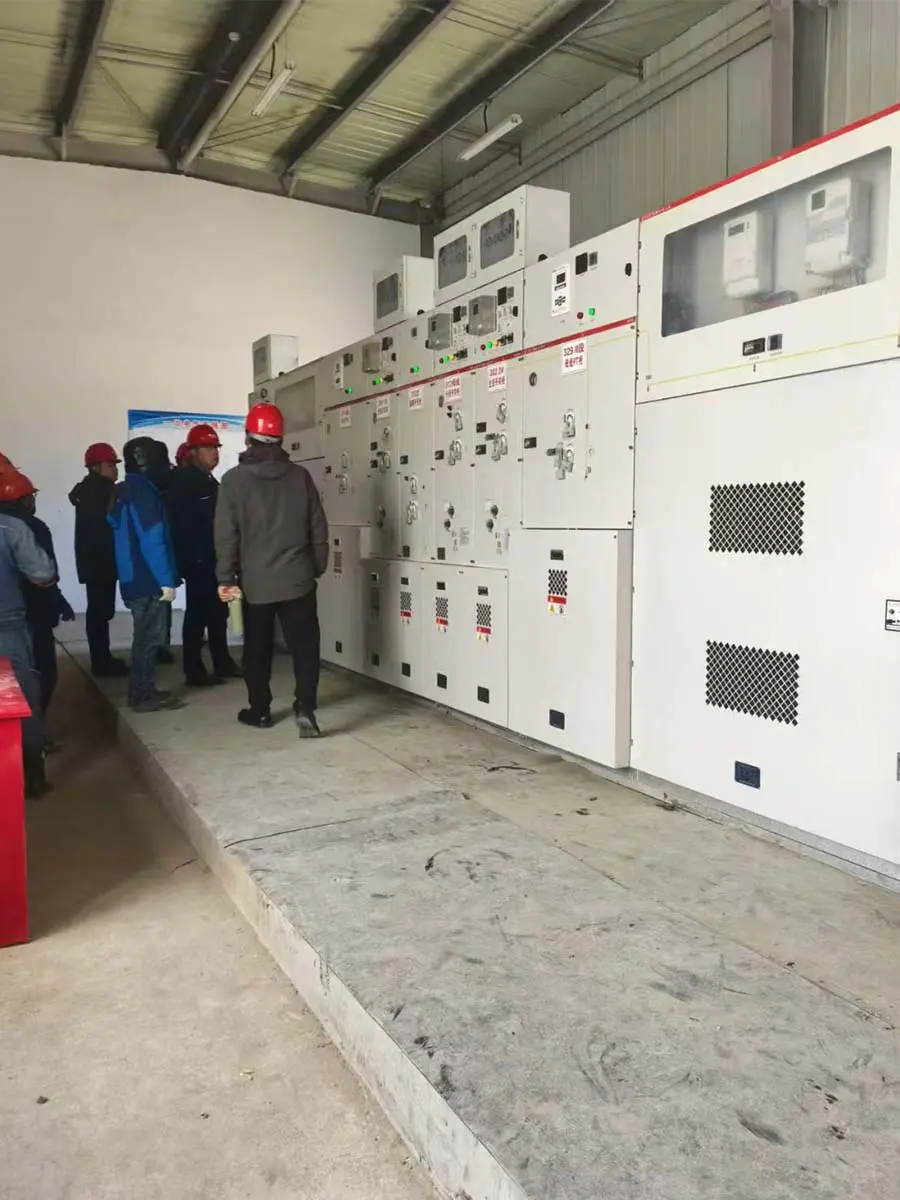

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

Kategorya ng Parameter	Pagtutukoy	Mga Tala
Na-rate na Boltahe	12 kV	Pamantayan para sa mga network ng pamamahagi
Na-rate na Kasalukuyan	400A, 630A, 1250A	Available ang mga karaniwang rating
Na-rate na Short-Time Withstand Current	16 kA, 20 kA, 25 kA
Na-rate na Short-Circuit Breaking Current	16 kA, 20 kA, 25 kA
Rated Peak Makatiis sa Kasalukuyang	40 kA, 50 kA, 63 kA
Na-rate na Antas ng Insulation	Dalas ng Power: 42 kV / Lightning Impulse: 75 kV	(1 min)
Buhay Mekanikal	10,000 na operasyon	pinakamababa
Buhay ng Elektrisidad	10,000 na operasyon (at rated current)
Interrupter Medium	Vacuum	Naka-sealed sa isang ceramic bottle
Operating Mechanism	Spring / Electromagnetic
Kontrolin ang Boltahe	AC/DC 110V, 220V	Mga karaniwang opsyon
Pangkalahatang Mga Dimensyon (Tinatayang)	900 x 800 x 1200 mm (H x W x D)	Nag-iiba ayon sa pagsasaayos
Paraan ng Pag-install	Pole-Mounted / Ground-Mounted	Paggamit sa labas
Temperatura sa paligid	-30°C hanggang 40°C
