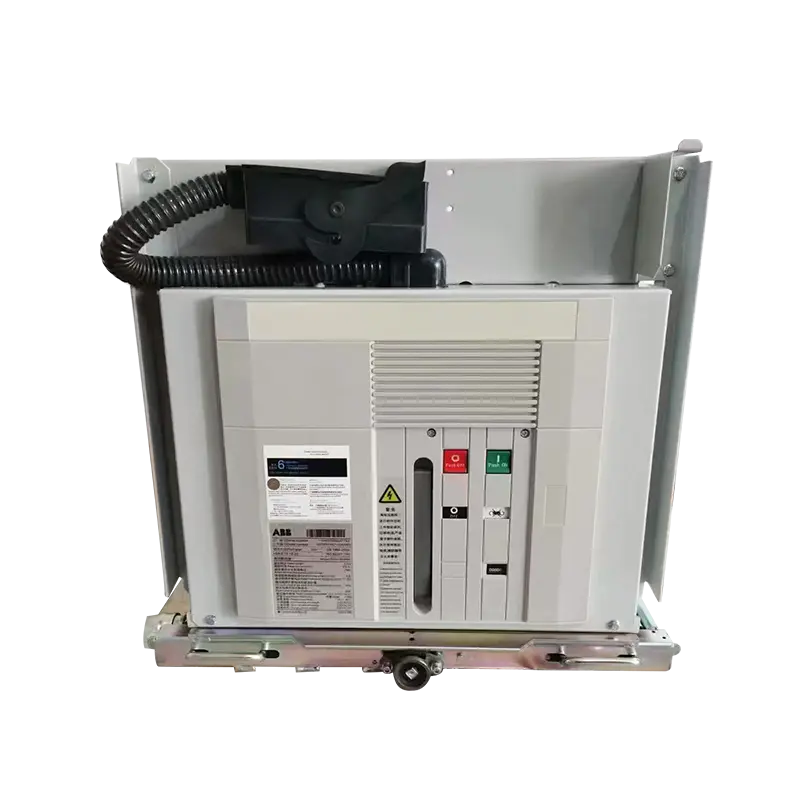

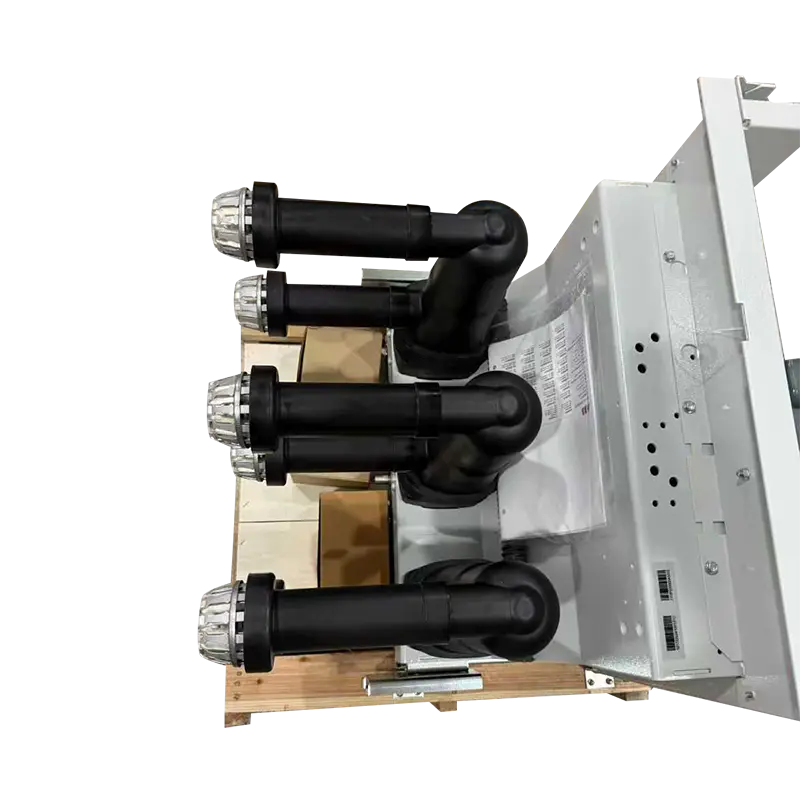

Pakyawan VD4 12kV Medium-Voltage Indoor Vacuum Circuit Breaker, 630A–1250A
Bahay / Mga produkto / Mga Vacuum Circuit Breaker / Panloob na Vacuum Circuit Breaker / VD4 12kV Medium-Voltage Indoor Vacuum Circuit Breaker, 630A–1250A
- High Voltage Vacuum Circuit Breaker

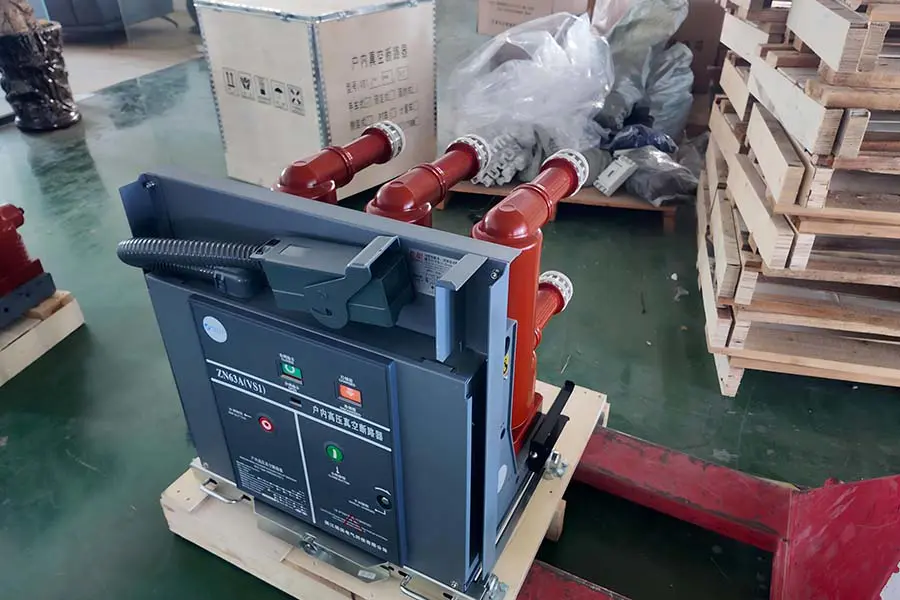

- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

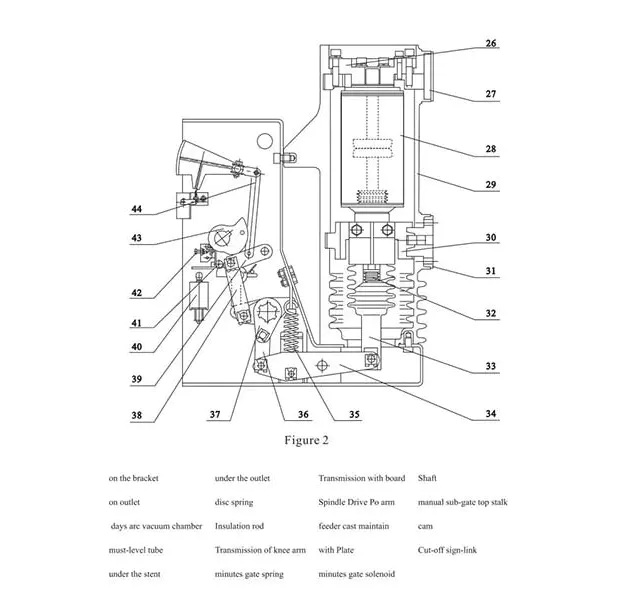

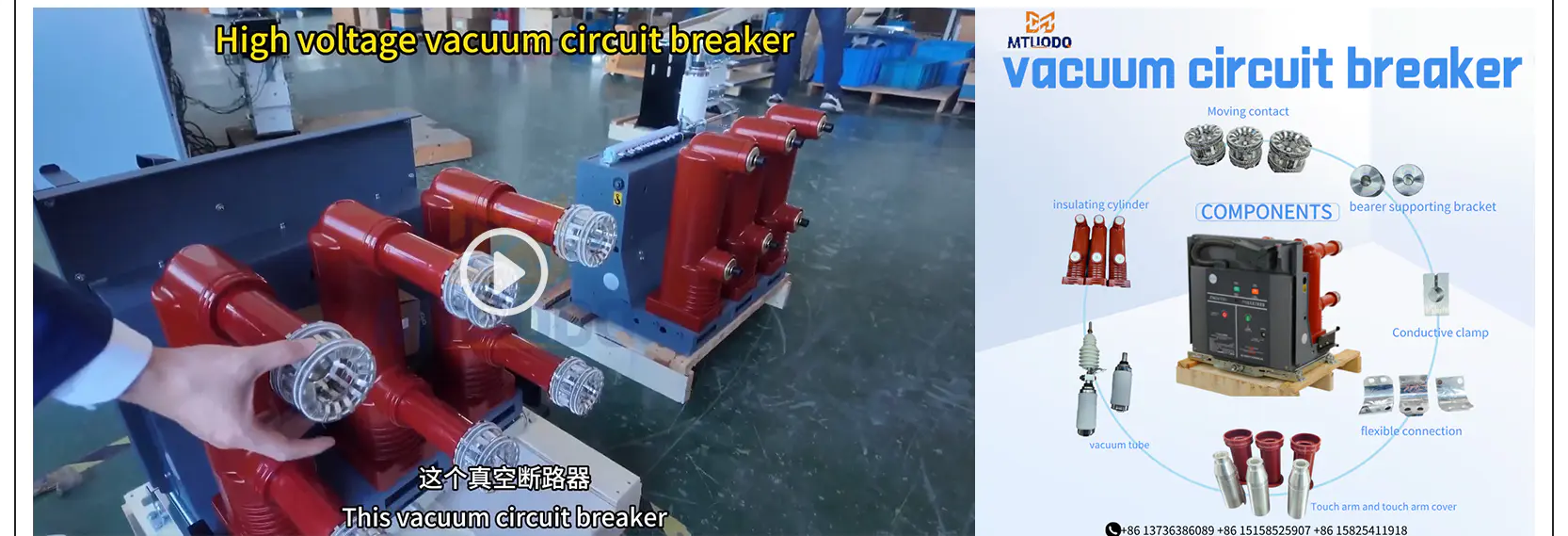

- VCB Composition
Sa ilalim ng normal na mga kondisyon, mananatiling sarado ang mga pangunahing contact upang payagan ang tuluy-tuloy na daloy ng kasalukuyang. Sa pag-detect ng overcurrent o isang short-circuit, ang mekanismo ng spring ay mabilis na naghihiwalay sa mga contact, na gumagawa ng isang arko na nasa loob ng vacuum interrupter. Ang arko ay pinalamig at pinapatay, ligtas na ihiwalay ang sira na circuit at pinipigilan ang pinsala sa mga kagamitan sa ibaba ng agos. Tinitiyak nito ang mataas na pagiging maaasahan sa pagpapatakbo at kaunting pangangailangan sa pagpapanatili.
 |  |

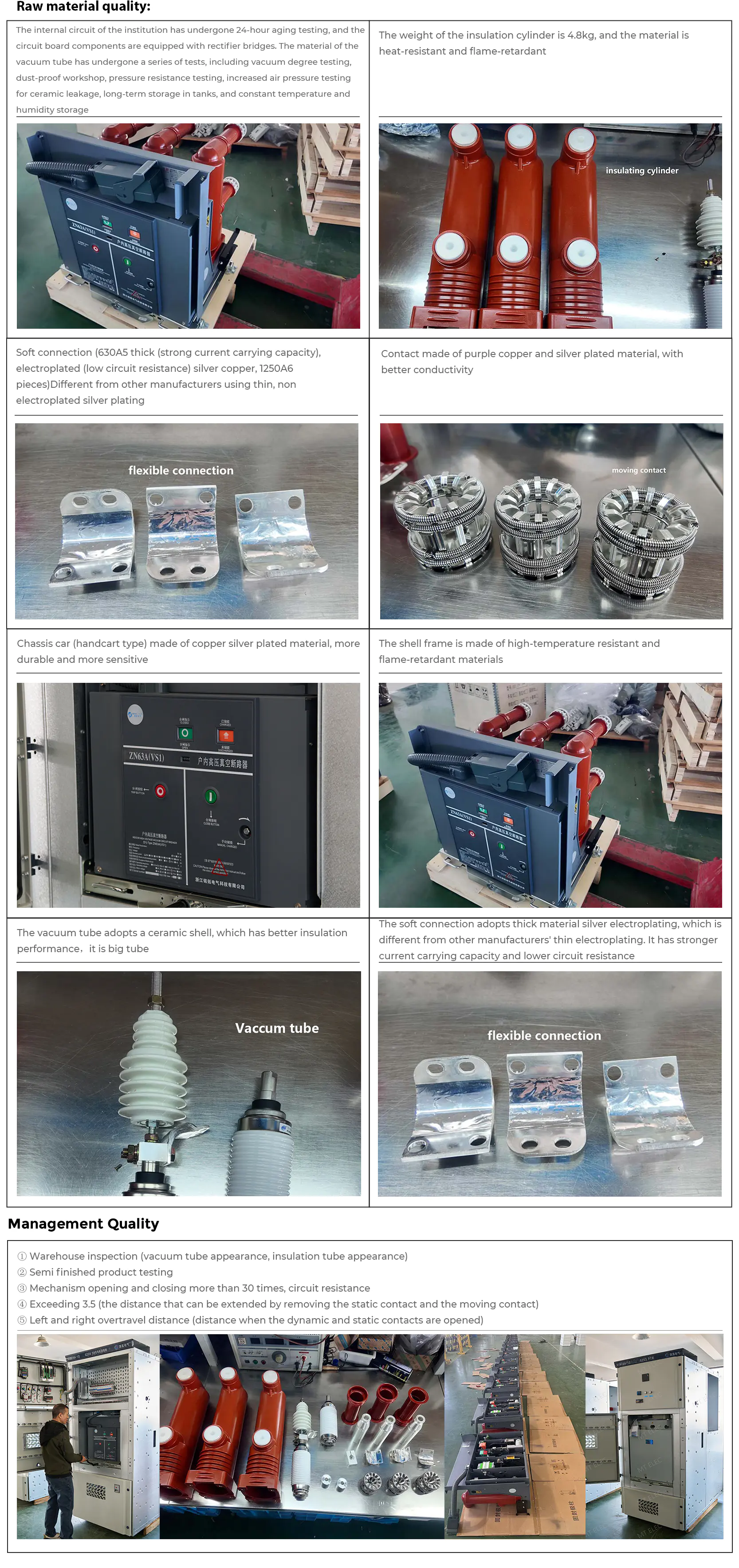

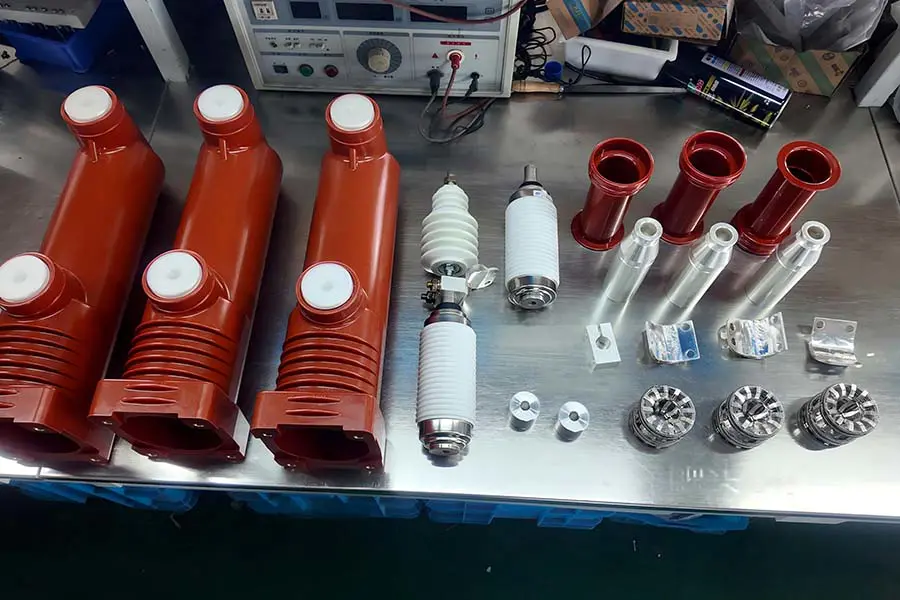

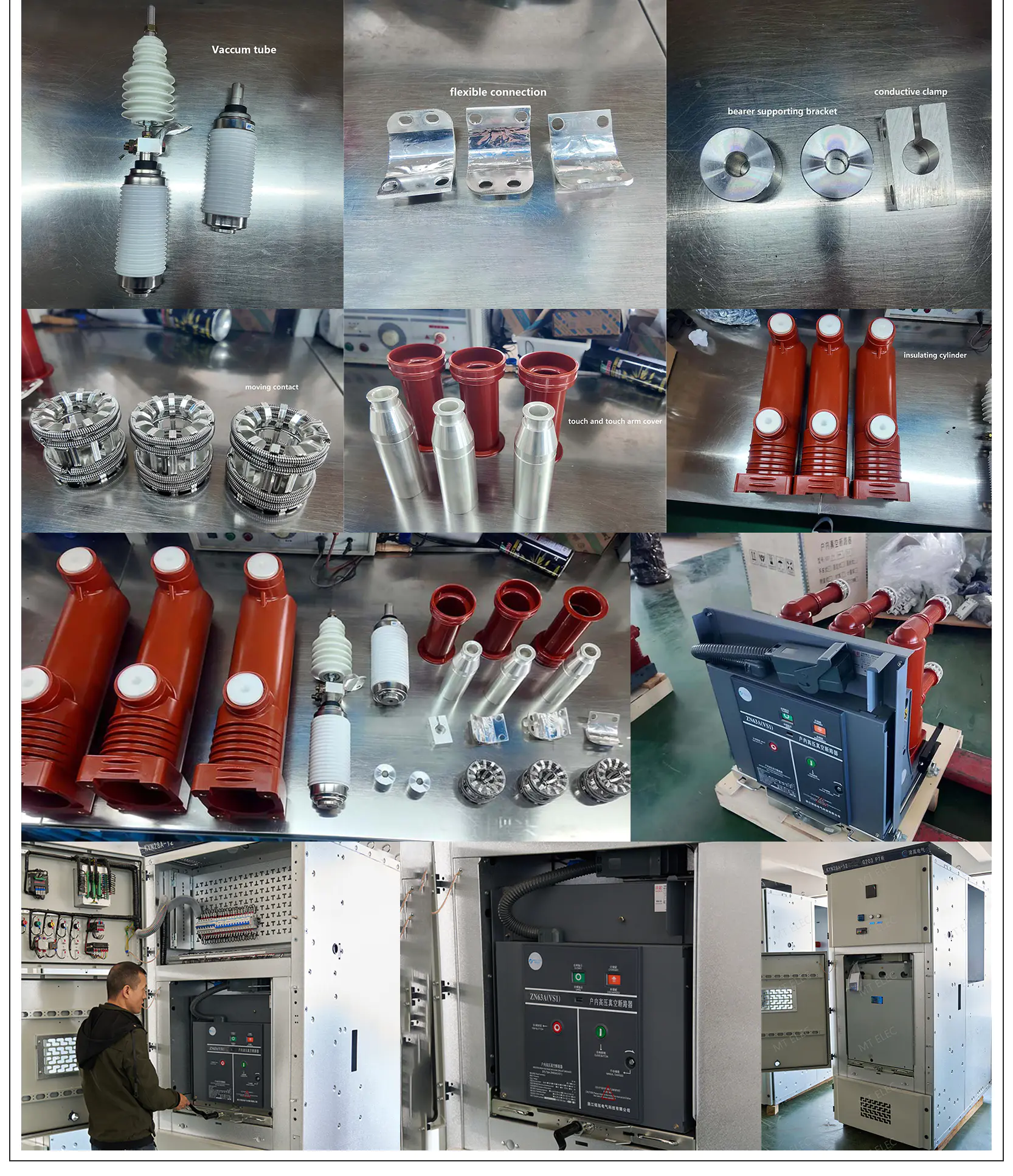

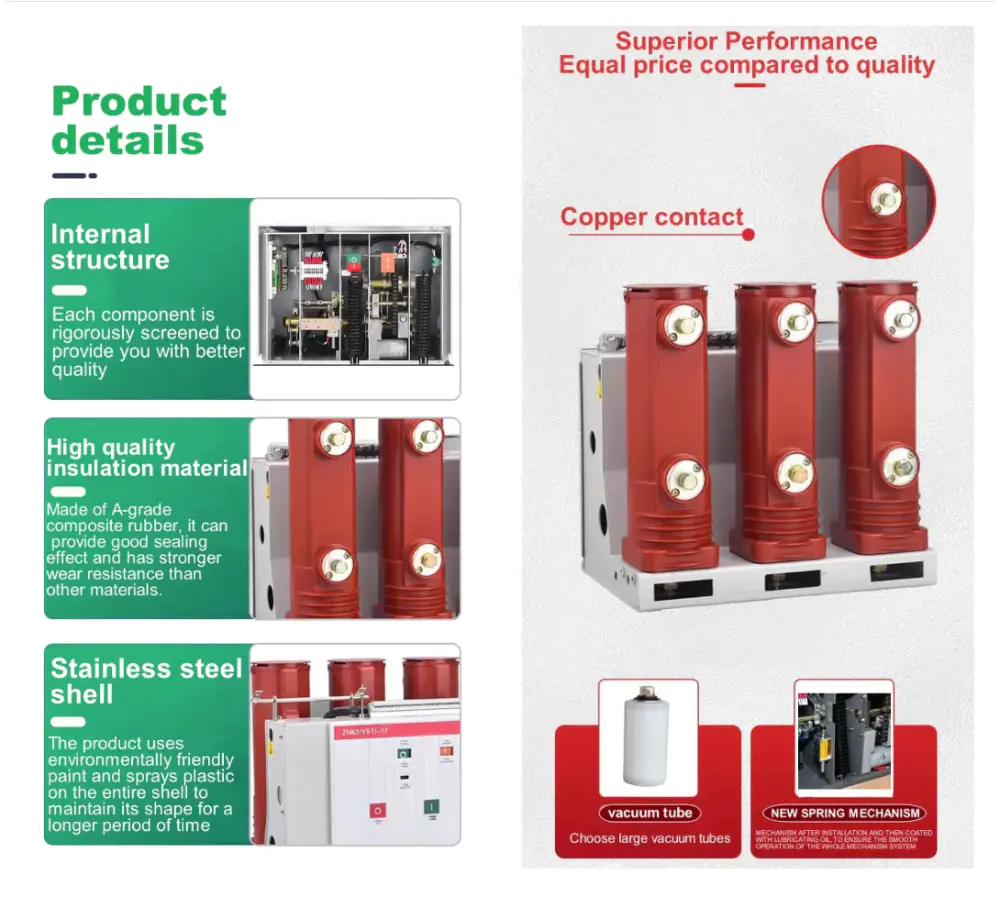

Mga Aksesorya ng Produkto

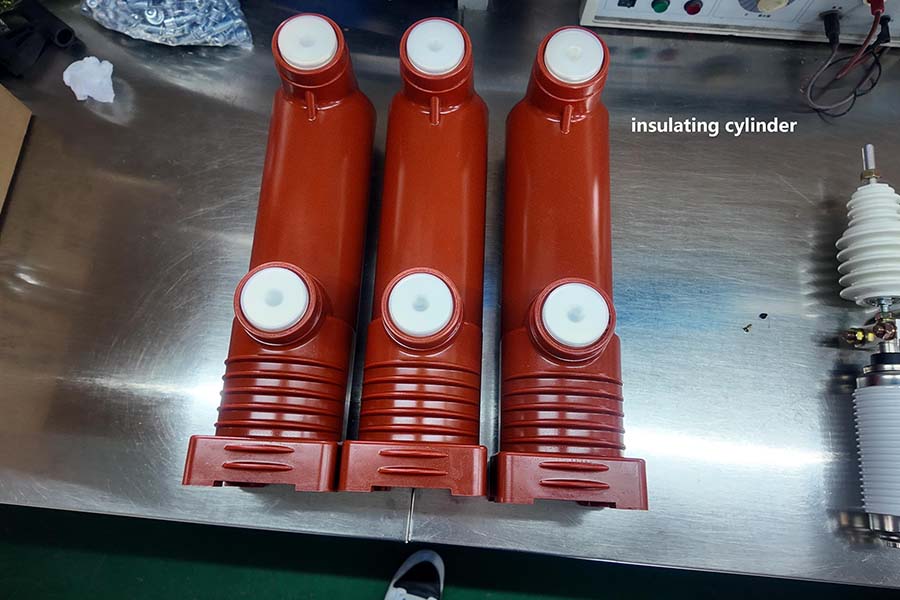

Insulating Cylinder

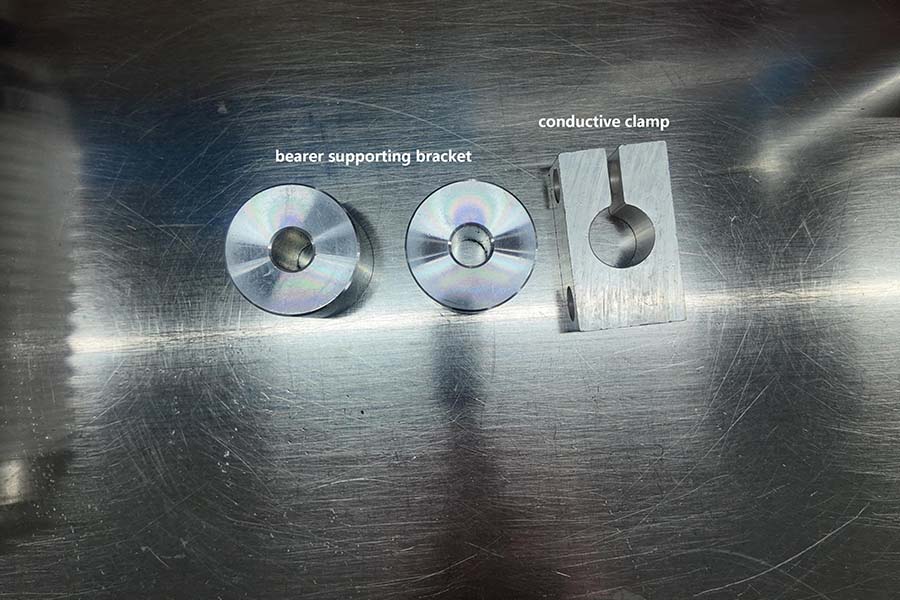

Bearer Supporting Bracket

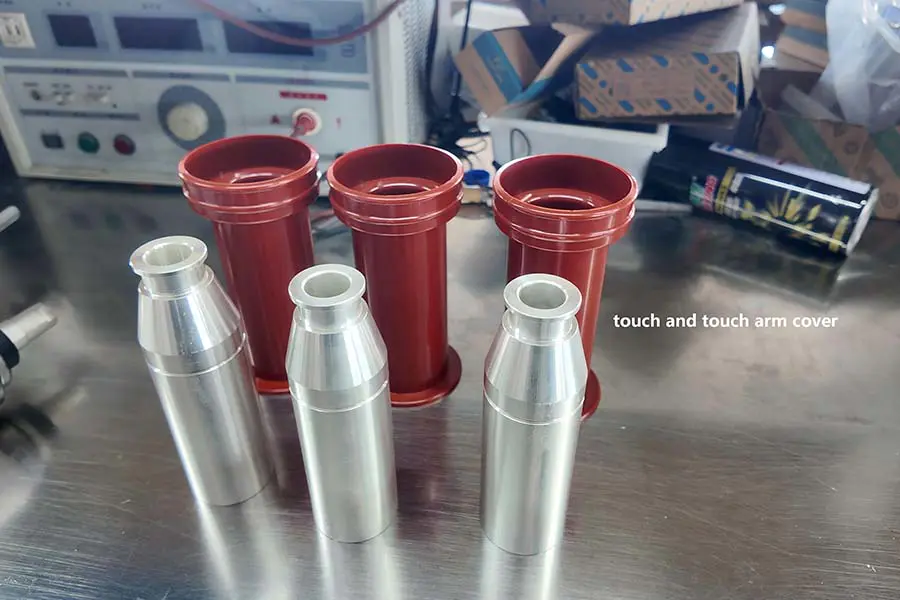

Touch And Touch Arm Cover

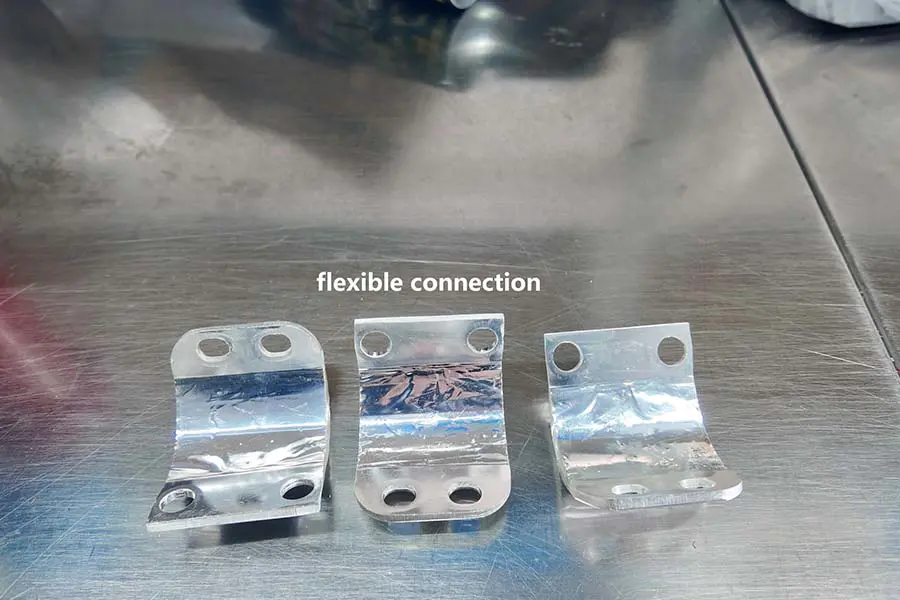

Flexible Connection

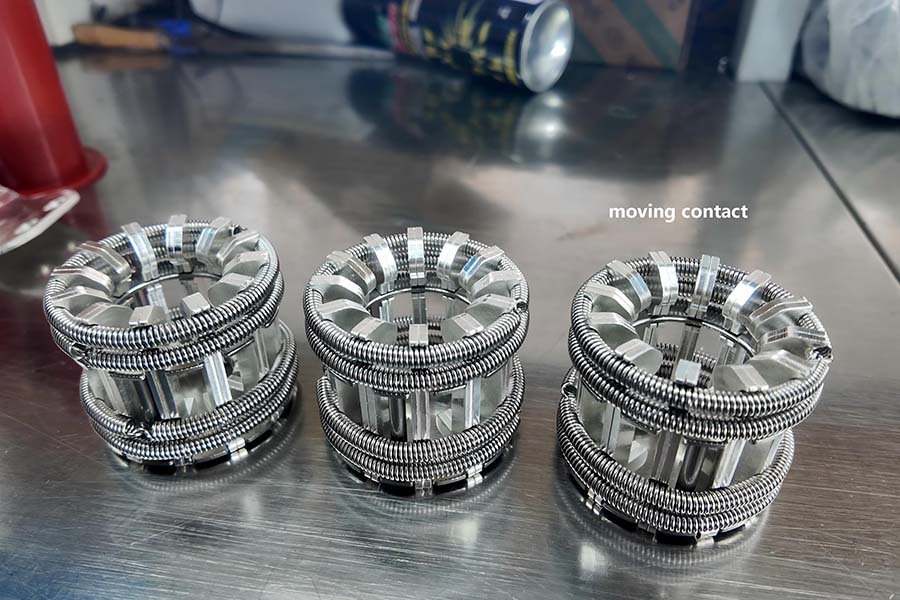

Moving Contact

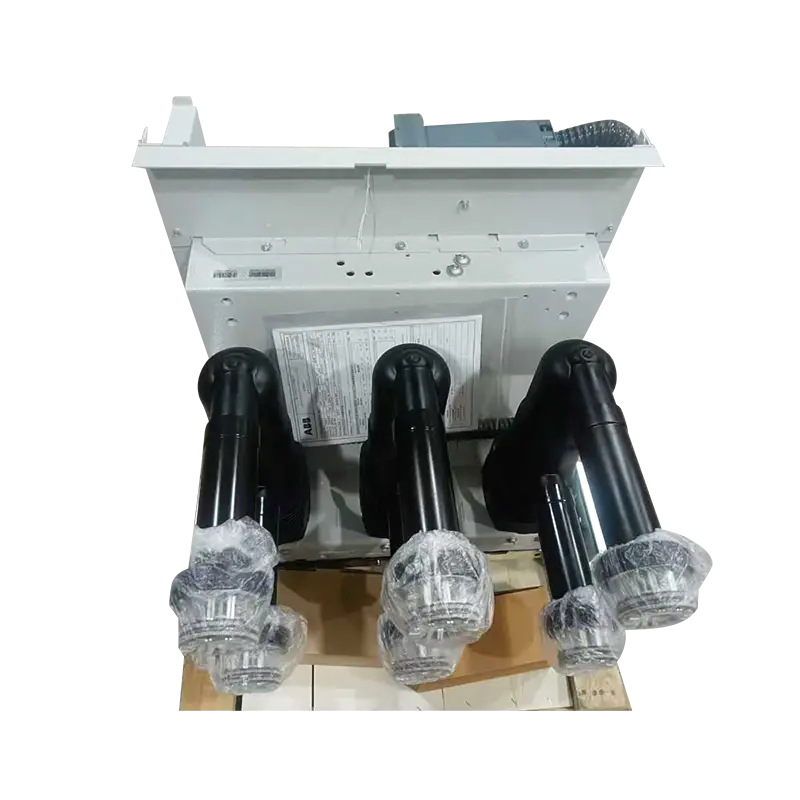

Main Product
Insulating Cylinder

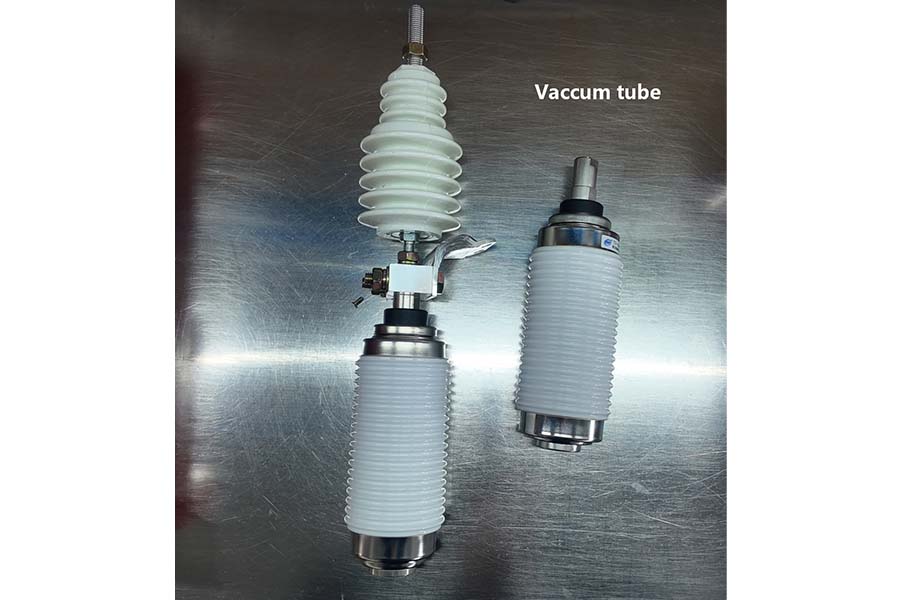

Vaccum Tube

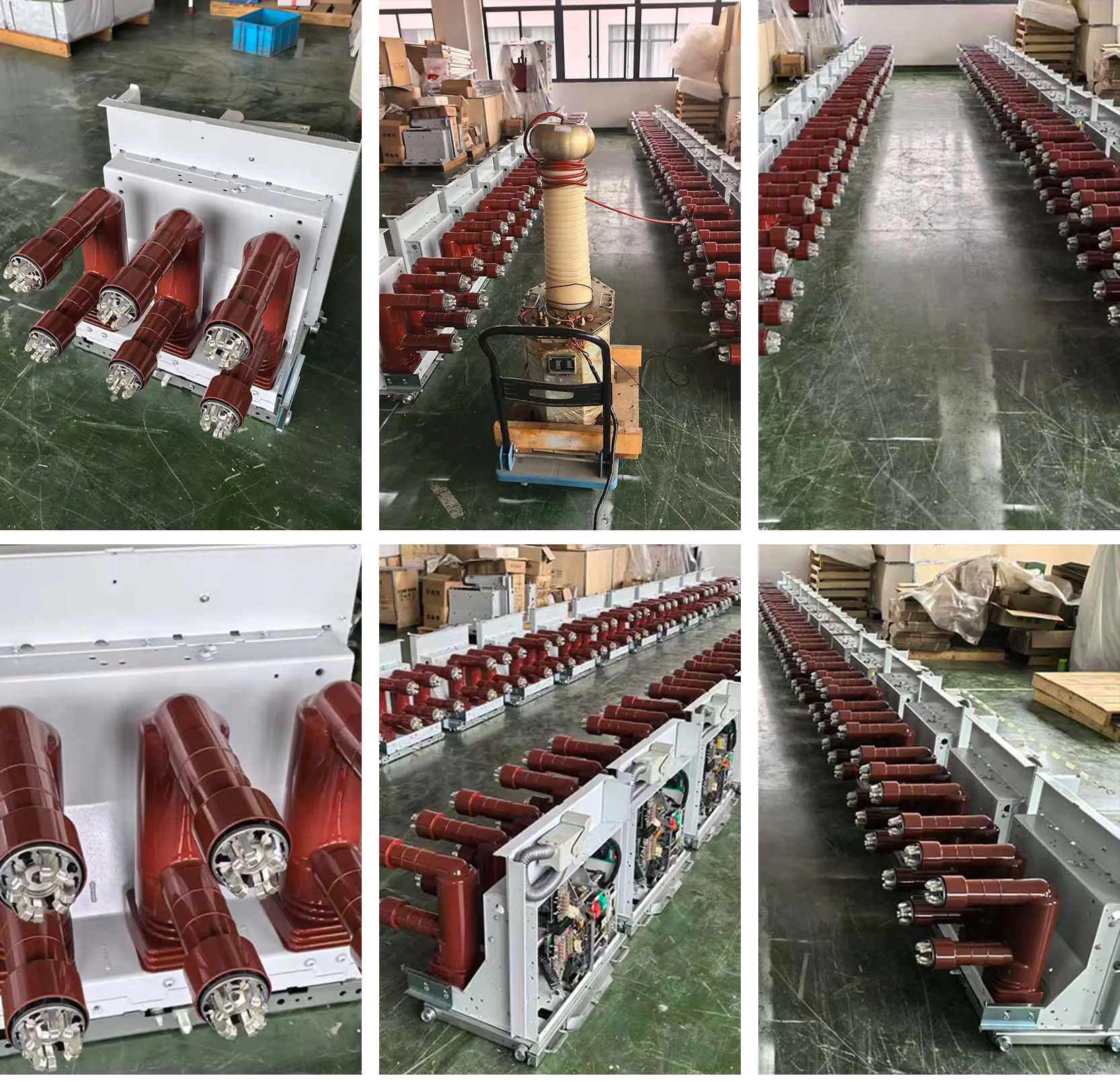

- Withstand Voltage Test

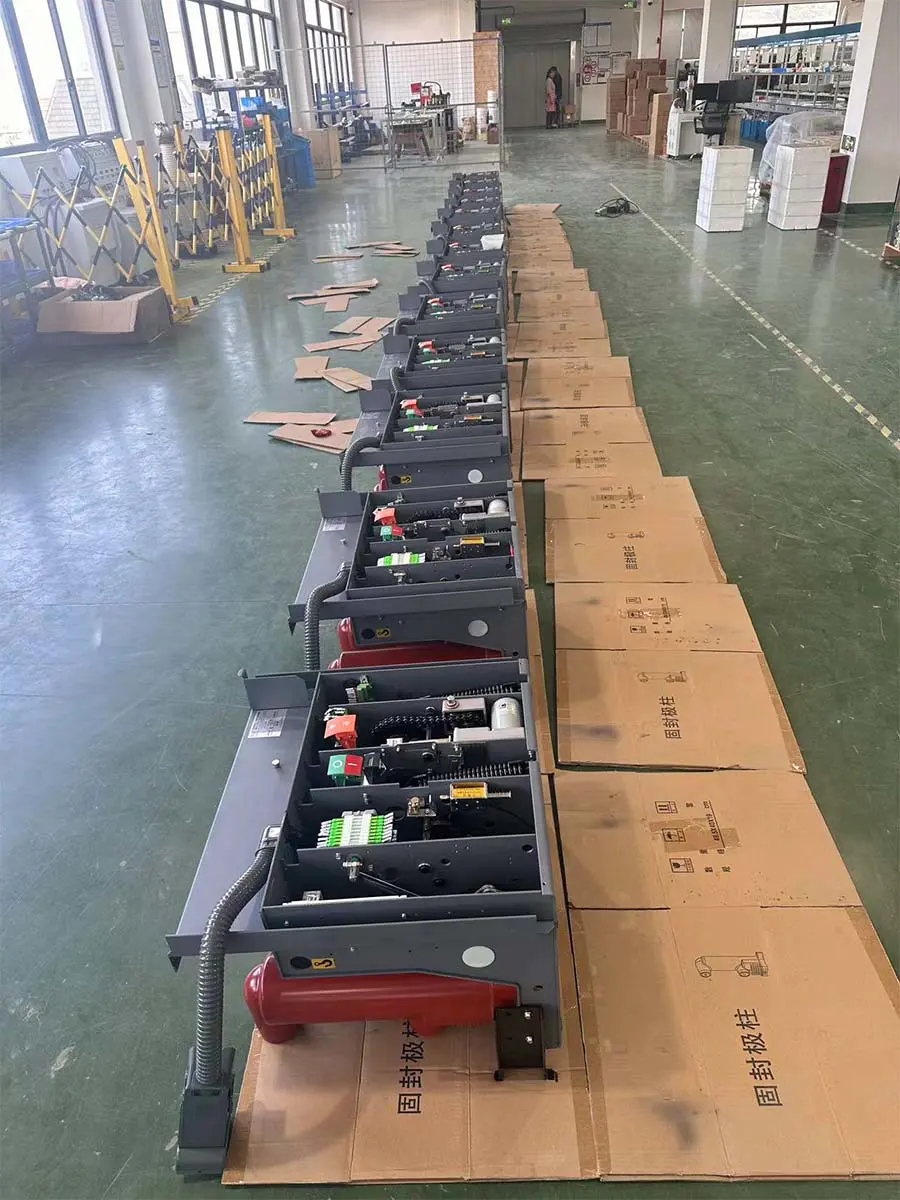

- Product Debugging
- Product Debugging
- Product Debugging
- Product Debugging
- Withstand Voltage Test
- Mechanical Characteristic Testing
- Product Debugging
- Test the opening and closing speed, time, synchron
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
Upang matiyak ang kaligtasan sa transportasyon, ang aming mga produktong elektrikal ay iniluluwas sa mga reinforced wooden crates. Ang mga crates ay sumasailalim sa heat treatment at may markang ISPM-15, na nagbibigay-daan sa mabilis na customs clearance. Pinapadali ng nakataas na base na disenyo ang operasyon ng forklift, habang tinitiyak ng internal shock-absorbing fastening na buo ang pagdating ng mga produkto. Ang lahat ng mga exterior crates ay malinaw na may label at sumusunod sa mga internasyonal na pamantayan ng logistik.
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-

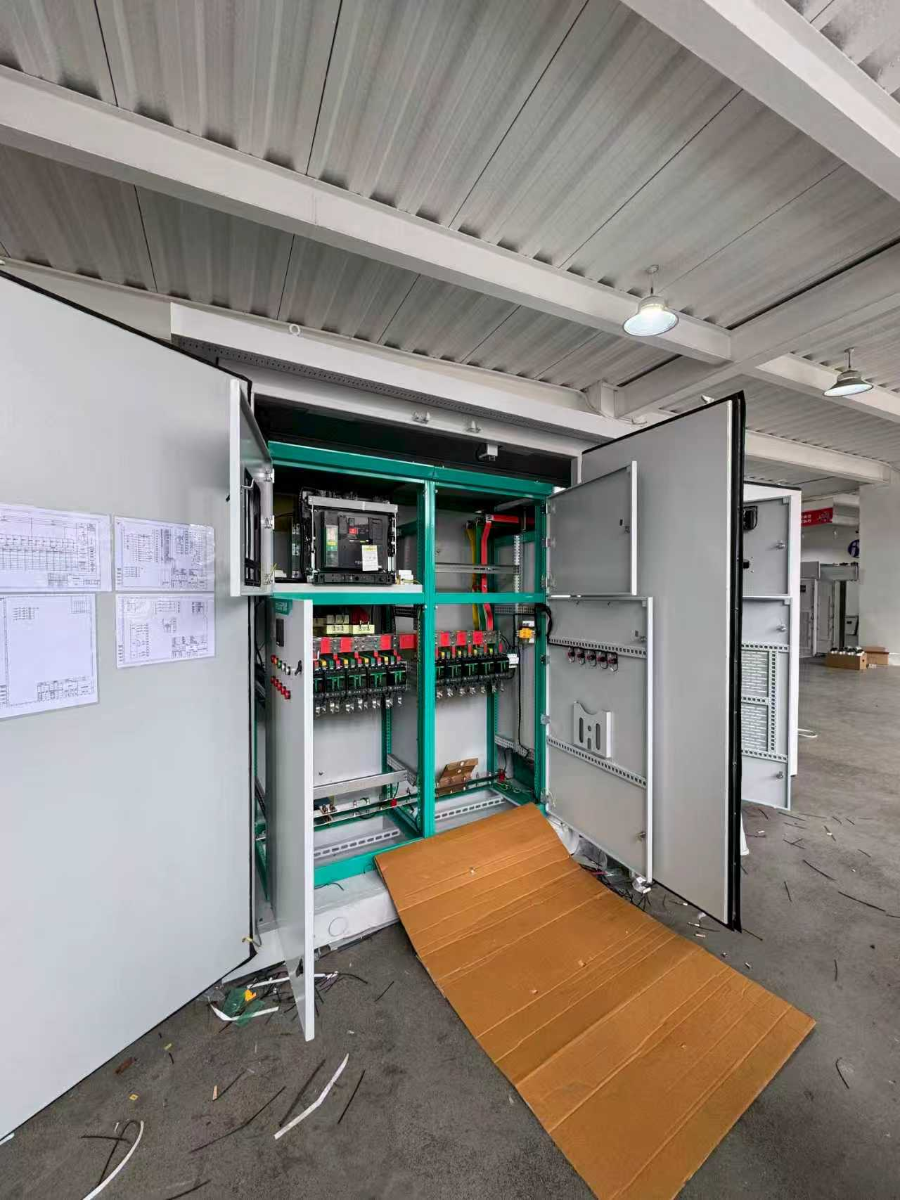

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Hindi | item | Mga yunit | Bilangin ang halaga |
| 1 | Ang rated boltahe | - | 12 24 35 |
| 2 | Ang rated boltahe (short-term frequency tolerance 1min) | kV | 42 |
| 3 | Ang rated boltahe tolerance lightning shocks peak | - | 75 |
| 4 | Na-rate na dalas | Hz | 50 |
| 5 | Na-rate ang kasalukuyang | A | 630, 1250 |
| 630, 1250、1600、2000、2500、3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | Rated short open circuit kasalukuyang | kA | 20/25, 31.5, 40 |
| 7 | Ang rated boltahe short tolerance | kA | 20/25, 31.5, 40 |
| 8 | Na-rate na maikling tagal | s | 4 |
| 9 | Na-rate ang kasalukuyang peak tolerance | kA | 50/63,80,100 |
| 10 | Na-rate ang kasalukuyang pagsasara ng short-circuit | kA | 50/63,80,100 |
| 11 | Ang pangalawang circuit frequency boltahe tolerance 1min) | V | 2000 |
| 12 | Ang rate na singleback capacitor ay nagtakda ng bukas na kasalukuyang circuit | A | 630/400 (40kA 800/400) |
| 13 | Ang rate na kapasitor ay nagtakda ng malapit na mga alon | kA | 12.5 (frequency na hindi hihigit sa 1000Hz) |
| 14 | Oras ng break-brake (rated na boltahe) | ms | ≤50 |
| 15 | Oras ng feeder (rated na boltahe) | ms | ≤100 |
| 16 | Buhay na mekanikal | - | 20000 |
| 17 | Na-rate ang kasalukuyang open circuit times (life) | Lumipat | 20000 |
| 18 | Rated short-circuit kasalukuyang bukas na circuit | - | 50(40kA≤30) |
| 19 | Ang dynamic at static na contact ay nagbibigay-daan sa kapal ng pagsusuot | mm | 3 |
| 20 | Ang rated operating boltahe feeder | - | - |
| 21 | Ang rated boltahe break-brake operations | V | AC110/220 DC110/220 |
| 22 | Imbakan ng motor rated boltahe | - | - |
| 23 | Rating ng lakas ng motor ng imbakan | W | 70 |
| 24 | Oras ng imbakan | s | ≤10 |
| 25 | Makipag-ugnay sa distansya ng pagbubukas | mm | 11 ± 1 |
| 26 | Super-trip | - | 3.5 ± 0.5 |
| 27 | Pagsasara ng bounce time ng contact | ms | ≤240(A≤3) |
| 28 | Mga three-phase point, nagsasara sa iba't ibang yugto ng sekswal | - | ≤2 |
| 29 | Average na bilis ng gate (contact separation-6mm) | m/s | 0.9–1.2 |
| 30 | Average na bilis ng pagsasara (6mm-contact closure) | m/s | 0.5–0.8 |
| 31 | Nangunguna sa electric circuit resistance | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Presyon ng contact feeder ng contactor | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA) |
| 33 | Ang na-rate na pagkakasunud-sunod ng pagpapatakbo | - | Mga puntos - 0.3s - at mga puntos 180s - at - |
