Kaalaman sa industriya

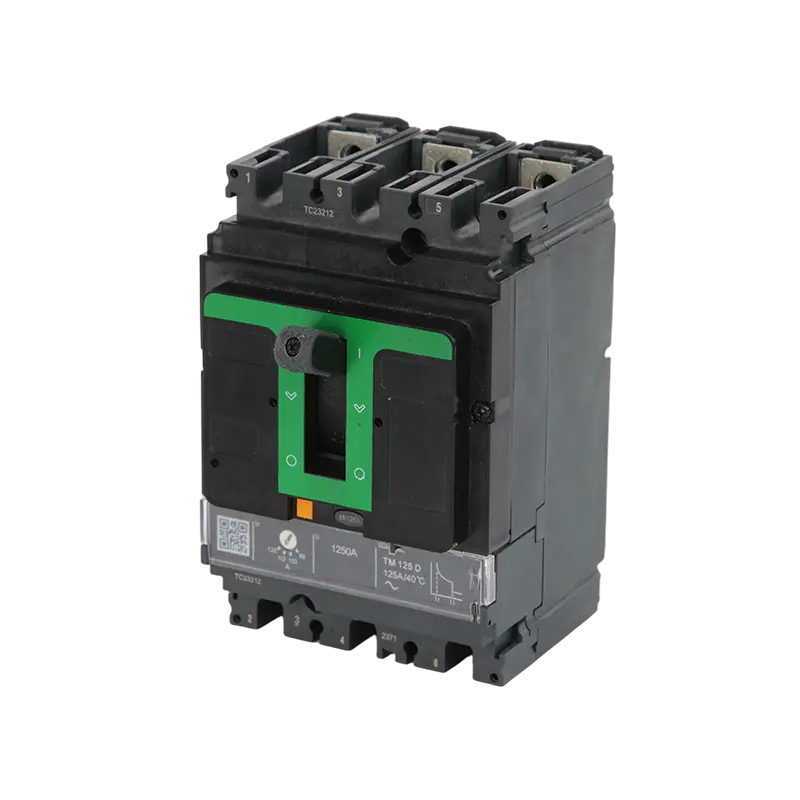

Paano pumapasok ang Thermal-Magnetic Trip Units Mga Circuit Breaker ng MCCB Talagang Work Under Load

Karamihan sa mga inhinyero ay nauunawaan na ang isang Molded Case Circuit Breaker ay gumagamit ng isang bimetallic strip para sa overload na proteksyon at isang electromagnetic coil para sa short-circuit na proteksyon, ngunit ang interaksyon sa pagitan ng dalawang mekanismong ito sa ilalim ng tunay na mga kondisyon ng operating ay mas nuanced kaysa sa iminumungkahi ng mga diagram ng textbook. Ang bimetallic strip ay tumutugon sa I²t heating — ibig sabihin, ang 150% na overload ay mas mabagal kaysa sa isang 200% na overload, kasunod ng isang inverse-time na katangian. Ito ay sinadya: binibigyang-daan nito ang mga motor na gumuhit ng matataas na agos sa pagsisimula nang walang istorbo na tripping habang pinoprotektahan pa rin ang mga konduktor laban sa patuloy na labis na karga. Ang hindi gaanong napag-usapan ay kung paano nakakaapekto ang ambient temperature sa pagkakalibrate. Karamihan sa mga MCCB breaker ay naka-calibrate sa 40°C; kung ang kapaligiran ng pag-install ay tumatakbo nang mas mainit, ang bimetallic na elemento ay magsisimulang paunang init, at ang epektibong threshold ng biyahe ay bumaba. Ang mga nag-install sa mga tropikal na klima o sa mga switchgear room na may mahinang bentilasyon ay kadalasang natutuklasan ito sa mahirap na paraan kapag ang mga breaker ay bumagsak sa tila normal na pagkarga.

Ang magnetic (instantaneous) trip element, sa kabilang banda, ay tumutugon lamang sa peak current magnitude, karaniwang nakatakda sa pagitan ng 5× at 10× rated current depende sa laki ng frame ng MCCB at klase ng aplikasyon. Sa mga electronic trip unit — standard na ngayon sa mga mas mataas na frame na MCCB — ang parehong mga function ay pinangangasiwaan ng mga kasalukuyang transformer na nagpapakain ng microprocessor, na nagbibigay-daan sa independiyenteng pagsasaayos ng matagal na pagkaantala, panandaliang pagkaantala, at mga instant threshold. Ang flexibility na ito ay mahalaga para sa pag-coordinate ng downstream na proteksyon sa mga industrial distribution board.

Nakakaabala na Kapasidad kumpara sa Ultimate Breaking Capacity: Isang Kritikal na Pagkakaiba para sa Pagpili ng MCCB

Ang isa sa mga pinakakinahinatnang error sa pagtukoy ng isang Molded Case Circuit Breaker ay nakakalito sa na-rate na serbisyo ng short-circuit breaking capacity (Ics) na may ultimate breaking capacity (Icu). Tinutukoy ng IEC 60947-2 ang Icu bilang ang pinakamataas na inaasahang short-circuit current na maaaring matakpan ng breaker — isang beses — pagkatapos nito ay maaaring hindi na ito magagamit. Ang mga IC ay ang kasalukuyang maaaring matakpan ng breaker habang nananatiling ganap na gumagana at handa para sa patuloy na operasyon, karaniwang ipinahayag bilang isang porsyento ng Icu (karaniwang 50%, 75%, o 100%). Kapag tinukoy ang mga breaker ng MCCB para sa mga panel na malapit sa supply transformer kung saan mataas ang antas ng fault, ang paggamit ng Icu bilang iyong threshold ng disenyo nang hindi isinasaalang-alang ang mga Ic ay maaaring magresulta sa isang breaker na nag-aalis ng fault ngunit nasira sa loob at dapat na palitan kaagad. Para sa kritikal na imprastraktura, tumutukoy sa isang breaker kung saan ang Ics = Icu = ang antas ng fault ng site ay ang konserbatibo at tamang diskarte.

Sa Zhejiang Mingtuo Electrical Technology Co., Ltd., ini-engineer namin ang aming mga MCCB circuit breaker para makamit ang mga ratio ng Ics/Icu na nakakatugon sa mga hinihingi ng mga high-fault-level na pang-industriyang kapaligiran, na nagbibigay sa aming mga customer ng tunay na pagpapatuloy ng pagpapatakbo pagkatapos ng isang fault event, hindi lamang isang cleared fault.

Selectivity at Diskriminasyon sa Pagitan ng Series-Connected Mga MCCB Breakers

Ang pagkamit ng kabuuang diskriminasyon (full selectivity) sa pagitan ng upstream at downstream na MCCB sa isang distribution network ay nangangailangan ng maingat na koordinasyon ng kanilang mga katangian sa kasalukuyang panahon. Ang layunin ay tiyakin na para sa anumang pagkakamali na nagaganap sa isang downstream circuit, ang downstream breaker lang ang gumagana, na iniiwan ang natitirang bahagi ng system na masigla. Direkta ito sa rehiyon ng overload — kailangan lang na mas mabilis ang trip curve ng downstream breaker — ngunit nagiging mapaghamong sa rehiyon ng short-circuit kung saan maaaring magkasabay na tumugon ang parehong mga elemento ng breaker.

Maraming mga diskarte sa koordinasyon ang ginagamit sa pagsasanay:

• Kasalukuyang diskriminasyon: Ang instantaneous threshold ng upstream breaker ay nakatakda sa itaas ng maximum fault current na maaaring lumabas sa downstream bus, kaya ang downstream instantaneous element lang ang maaaring magpaputok. Nangangailangan ito ng sapat na impedance sa pagitan ng dalawang puntos ng proteksyon.
• Diskriminasyon sa oras (maikling pagkaantala): Ang upstream na MCCB ay nilagyan ng short-time delay (STD), na nagbibigay-daan dito na sumakay sa downstream fault clearance time — karaniwang 100–200 ms — bago mag-activate ang sarili nitong agarang biyahe. Ito ay nangangailangan ng upstream breaker na ma-rate para sa let-through na enerhiya sa panahon ng pagkaantala.
• Diskriminasyon sa enerhiya (kasalukuyang paglilimita): Ang mga downstream current-limiting MCCBs ay maaaring limitahan ang let-through na enerhiya nang napakalubha na ang agad na elemento ng upstream breaker ay hindi kailanman nakakakita ng sapat na kasalukuyang upang gumana. Gumagana ang diskarteng ito kahit na walang STD sa upstream na device ngunit depende sa kasalukuyang naglilimita sa pagganap ng downstream breaker sa aktwal na antas ng fault.

Ang mga tagagawa ay nag-publish ng mga talahanayan ng selectivity na tumutukoy sa maximum na kasalukuyang fault kung saan ang buong diskriminasyon ay ginagarantiyahan sa pagitan ng mga partikular na pares ng upstream at downstream na MCCB. Ang mga talahanayang ito ay dapat palaging konsultahin sa halip na umasa sa mga pangkalahatang tuntunin ng hinlalaki.

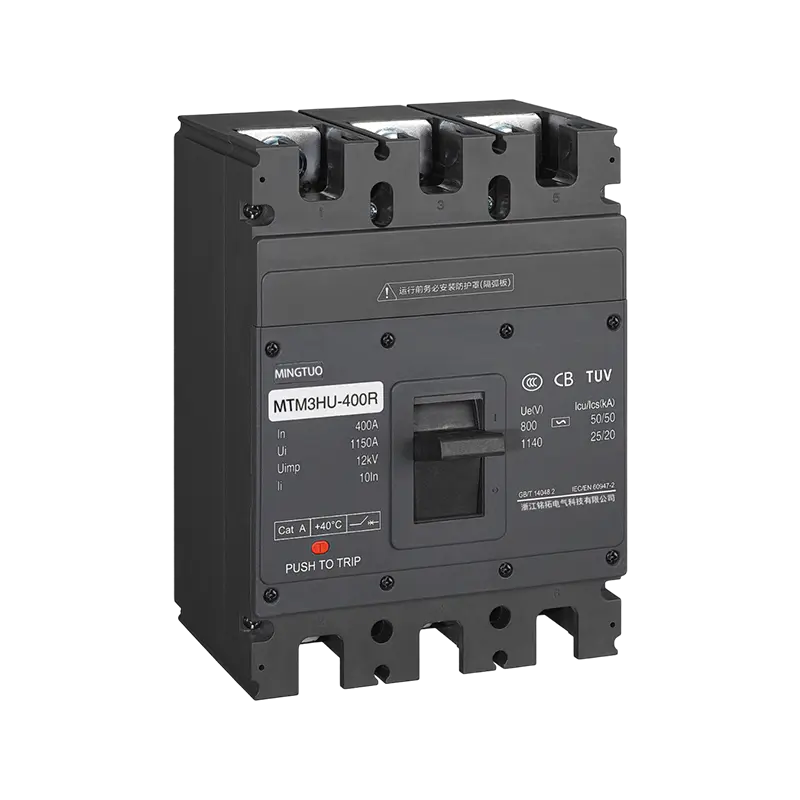

Paghahambing ng Mga Klase ng Karaniwang Aplikasyon: Ano ang Ibig Sabihin ng Kategorya A at B ng MCCB sa Nameplate

Inuuri ng IEC 60947-2 ang mga MCCB sa dalawang kategorya batay sa kanilang panandaliang pag-uugali. Ang pag-unawa kung aling kategorya ang nalalapat sa iyong device ay nagbabago sa paraan ng paglapit mo sa koordinasyon ng system.

Mahalaga ang mga device na Kategorya B sa mga pangunahing distribution board na naghahatid ng malalaking pasilidad sa industriya kung saan ang isang upstream na biyahe ay magpapasara sa produksyon sa maraming independiyenteng linya. Para sa mga huling sub-circuit na nagpapakain sa mga indibidwal na makina o lighting circuit, ang Kategorya A ay ganap na naaangkop at mas matipid.

Derating Mga Molded Case Circuit Breaker sa Multi-Pole Configurations at Enclosed Enclosures

Ang Molded Case Circuit Breaker na na-rate sa 250 A ay hindi kinakailangang maghatid ng 250 A na thermal capacity sa bawat senaryo ng pag-install. Dalawang kundisyon ang karaniwang nangangailangan ng pagbabawas sa pagsasanay. Una, kapag ang maramihang mga pole ay nagbabahagi ng isang karaniwang bimetallic na istraktura (tulad ng sa 3-pole o 4-pole na MCCB), ang init na nabuo sa isang poste ay maaaring lumipat sa mga katabing pole, na nagpapataas ng kanilang operating temperature at nagbabago ng kanilang mga trip point. Karamihan sa mga tagagawa ay nag-publish ng isang multi-pole correction factor; para sa ganap na na-load na 3-pole na mga device sa mga nakapaloob na enclosure, karaniwan ang 10–15% derating.

Pangalawa, ang pag-mount ng enclosure ay lubhang nakakaapekto sa thermal performance. Ang mga MCCB na nasubok sa mga pamantayan ng IEC ay nailalarawan sa bukas na hangin na may tinukoy na daloy ng hangin. Kapag inilagay sa loob ng isang selyadong metal enclosure - lalo na sa mga grupo - ang panloob na temperatura ng hangin ay maaaring tumaas ng 15-25°C sa itaas ng ambient, na nagpapasama sa pagbaba ng temperatura ng kapaligiran na inilarawan kanina. Ang wastong sukat ng enclosure, ventilation louvers, o sapilitang paglamig sa pamamagitan ng mga bentilador ay dapat isama sa disenyo. Kami sa Zhejiang Mingtuo ay nag-aalok ng application engineering support para matulungan ang mga customer na tama ang laki ng mga enclosure at piliin ang naaangkop na MCCB frame ratings para sa mga nakakulong o thermally challenging installation.

Mga Pantulong na Contact, Shunt Trips, at Under-Voltage Releases: Extending MCCB Pag-andar

Ang hubad na MCCB ay nagbibigay lamang ng manual switching at awtomatikong overcurrent na proteksyon. Sa karamihan ng mga real-world na sistema ng kontrol, ang mga karagdagang accessory ay kinakailangan upang isama ang breaker sa automation, pagsubaybay, at mga arkitektura ng kaligtasan. Ang pag-unawa sa kung ano ang ginagawa ng bawat accessory — at kung ano ang hindi nito magagawa — ay pumipigil sa mga error sa mamahaling detalye.

Mga Pantulong na Contact (AX)

Sinasalamin nito ang ON/OFF/trip na posisyon ng breaker sa isang control circuit. Ang karaniwang auxiliary contact block ay nagbibigay ng isa o higit pang normally open (NO) at normally closed (NC) contact. Higit sa lahat, ang isang tripped na posisyon ay naiiba sa OFF na posisyon — ang ilang auxiliary contact configuration ay may kasamang nakalaang fault-tripped na output para sa SCADA o mga alarm system. Ang mga contact na ito ay nagdadala lamang ng mga signal-level na alon at hindi dapat gamitin para sa paglipat ng load.

Shunt Trip Coil (ST / MX)

Ang isang shunt trip coil ay nagbubukas ng MCCB nang malayuan kapag ang isang boltahe ay inilapat dito - hindi ito nakakabit at dapat lamang na ma-energize sa ilang sandali. Kasama sa mga karaniwang application ang pagsasama ng alarma sa sunog (kung saan ang signal mula sa panel ng sunog ay naglalakbay sa mga hindi mahahalagang circuit), mga emergency stop system, o mga interlock na circuit. Ang coil ay na-rate para sa isang tiyak na hanay ng boltahe at masisira kung patuloy na pinapagana. Hindi tulad ng isang under-voltage release, ang shunt trip ay isang positive-voltage-actuated device: ito ay bumibiyahe sa utos sa halip na sa pagkawala ng supply.

Under-Voltage Release (UV / MN)

Sa ilalim ng boltahe na release, ang breaker ay nakasara lamang kapag ang boltahe ng supply ay nasa loob ng na-rate na hanay at awtomatiko itong na-trip kung ang boltahe ng supply ay bumaba sa humigit-kumulang 70% ng nominal. Ito ay ginagamit sa mga application kung saan ang hindi nakokontrol na muling pag-energize pagkatapos ng pagkawala ng kuryente ay magiging mapanganib — halimbawa, CNC machinery o elevators. Isang mahalagang punto sa disenyo: pinipigilan ng paglabas ng UV ang manu-manong muling pagsasara hanggang sa maibalik ang boltahe ng suplay, na maaaring makapagpalubha sa mga pamamaraan ng pagpapanatili kung hindi inaasahan.

Pagkilala Kapag Ang isang MCCB ay Nag-opera na Malapit sa Mga Limitasyon Nito at Nangangailangan ng Kapalit

Hindi tulad ng mga piyus, ang mga MCCB circuit breaker ay idinisenyo upang i-reset pagkatapos ma-trip — ngunit ang reclosability na ito ay may mga limitasyon na madalas na napapansin sa pagsasanay sa pagpapanatili. Ang bawat pagkagambala ng fault, lalo na sa mataas na antas ng kasalukuyang, ay sumasailalim sa arc-extinguishing chamber sa thermal at mechanical stress. Naiipon ang mga deposito ng carbon, nabubulok ang mga contact surface, at ang mekanismo ng biyahe ay maaaring makaranas ng plastic deformation kung ang fault current ay malapit sa Icu rating ng device.

Ang mga sumusunod na kundisyon ay dapat mag-trigger ng isang propesyonal na inspeksyon o pagpapalit sa halip na isang simpleng pag-reset:

• Anumang operasyon sa o malapit sa na-rate na Icu — kahit na ang isang high-magnitude na fault na kaganapan ay maaaring maging hindi karapat-dapat sa breaker para sa karagdagang serbisyo nang walang nakikitang indikasyon ng pinsala.
• Pagkawala ng kulay, pagkapaso, o pagbaluktot ng molded case housing, na nagpapahiwatig ng matinding pagkakalantad ng arc energy sa loob ng chamber.
• Kawalan ng kakayahang mag-reset o ang isang hawakan na maluwag o hindi pare-pareho sa paglalakbay nito — parehong nagmumungkahi ng panloob na pinsala sa makina sa mekanismo ng pag-latching.
• Maramihang sunud-sunod na biyahe sa loob ng maikling panahon kahit na matapos ang downstream fault ay tila naresolba — ito ay maaaring magpahiwatig na ang trip mechanism ay naalis sa pagkakalibrate.
• Anumang MCCB na nakalubog sa tubig, nalantad sa mga corrosive na singaw, o pinapatakbo sa isang kapaligiran sa labas ng na-rate na IP class nito ay dapat palitan anuman ang nakikitang kondisyon.

Bilang mga manufacturer ng MCCB breaker, inirerekomenda namin na idokumento ng mga maintenance team ang bawat kaganapan sa biyahe — ang tinatayang pagkarga sa oras ng biyahe, tinantyang laki ng fault kung alam, at bilang ng mga naunang biyahe — upang ang mga pagpapalit na desisyon ay batay sa aktwal na kasaysayan ng serbisyo sa halip na hulaan. Ang aming mga produkto ay idinisenyo na may tibay sa isip, ngunit walang circuit breaker ang dapat ituring bilang isang maintenance-free na device pagkatapos ng isang makabuluhang fault clearance.

Paano Binabawasan ng Mga Kasalukuyang Nililimitahan ng MCCB ang Downstream na Kagamitan Stress

Ang kasalukuyang-paglilimita ng pag-uugali sa isang MCCB ay tumutukoy sa kakayahan ng device na matakpan ang isang fault bago maabot ng kasalukuyang ang inaasahang pinakamataas na halaga nito. Sa isang 50 Hz system, ang isang ganap na asymmetrical na fault ay maaaring umabot sa isang peak na humigit-kumulang 2.5 × ang RMS simetriko na halaga sa loob ng unang kalahating cycle (10 ms). Ang kasalukuyang naglilimita sa MCCB — karaniwang nakakamit sa pamamagitan ng high-speed contact separation na hinihimok ng magnetic repulsion sa pagitan ng mga contact sa ilalim ng high current — ay maaaring magsimula ng arc extinction sa loob ng 3–5 ms, na kapansin-pansing binabawasan ang let-through na enerhiya (ipinahayag bilang I²t) na nakikita ng downstream na kagamitan at mga cable.

Ito ay may praktikal na mga kahihinatnan sa ibaba ng agos: mga cable, busbar, contactor, at iba pang switchgear na laki para sa kasalukuyang limitadong I²t kaysa sa inaasahang fault na I²t ay maaaring mas maliit at mas mura. Ang ilang mga pamantayan sa disenyo at mga tagagawa ay nagpapahintulot sa isang nakadokumentong kasalukuyang-limiting breaker upstream na gamitin bilang katwiran para sa pinababang downstream na makatiis na mga rating — isang kasanayang kilala bilang "cascade protection" o "back-up na proteksyon." Dapat itong suportahan ng mga naka-publish na cascade table ng upstream na manufacturer, dahil valid lang ang proteksyon para sa mga partikular na pares ng device sa mga partikular na antas ng fault. Nagbibigay ang Zhejiang Mingtuo ng komprehensibong data ng koordinasyon ng cascade para sa aming hanay ng MCCB upang suportahan ang diskarteng ito sa disenyo.
