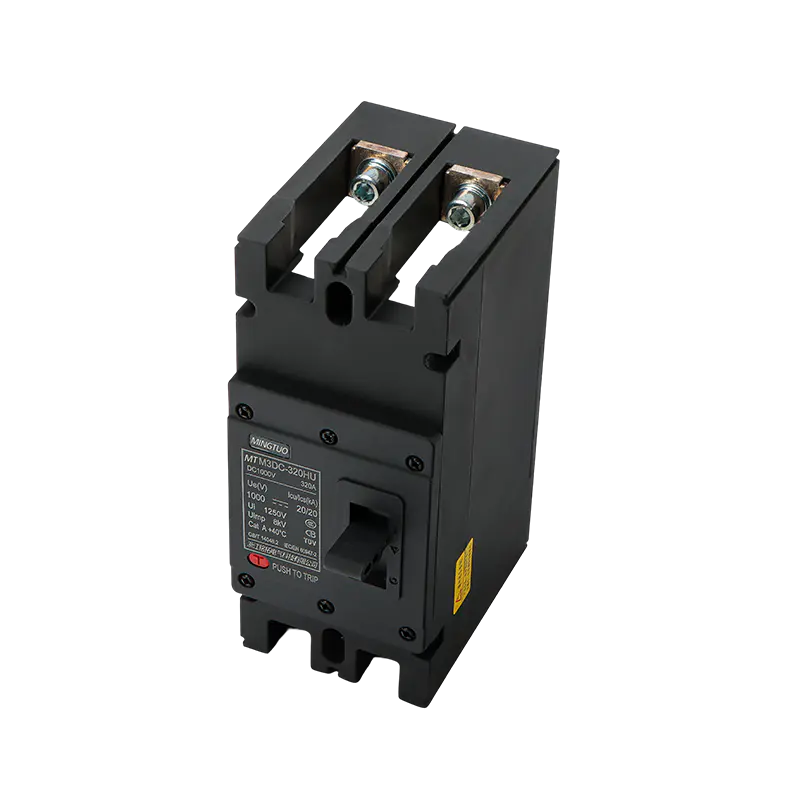

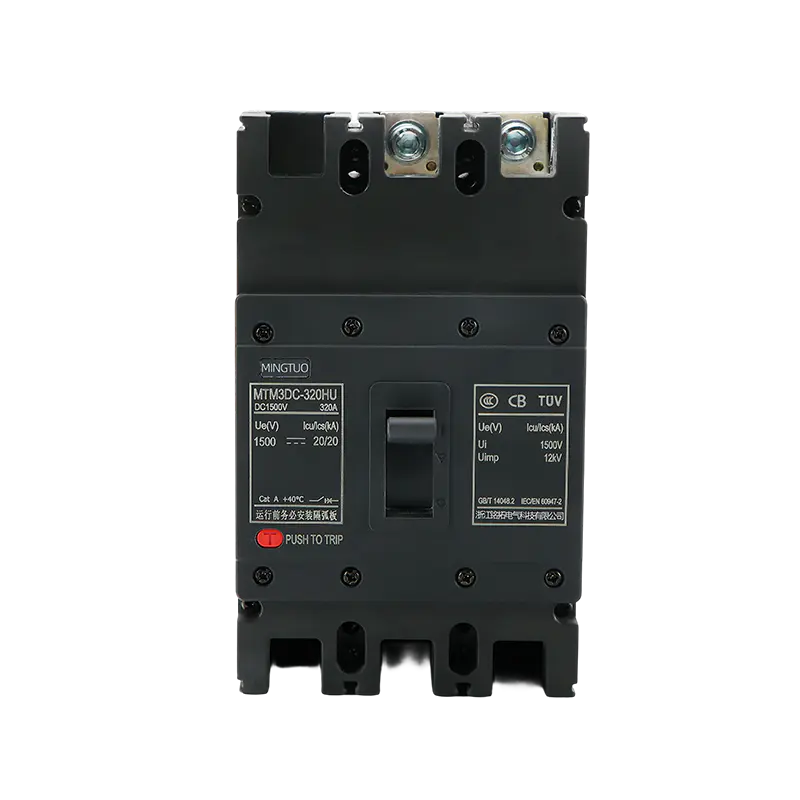

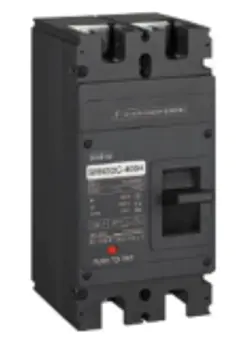

PV DC MCCB 1000V 630A Solar Circuit Breaker para sa Proteksyon ng Panel

Paglalarawan:

Ekspertong na-engineer para sa mga photovoltaic application, ang aming DC Molded Case Circuit Breaker ay naghahatid ng matibay na proteksyon ng circuit sa loob ng solar power system. Nagtatampok ng 1000V/1500V DC rating at 63A-630A kasalukuyang hanay, ginagarantiyahan nito ang ligtas na operasyon kahit na sa ilalim ng mga pinaka-hinihingi na kondisyon sa kapaligiran.

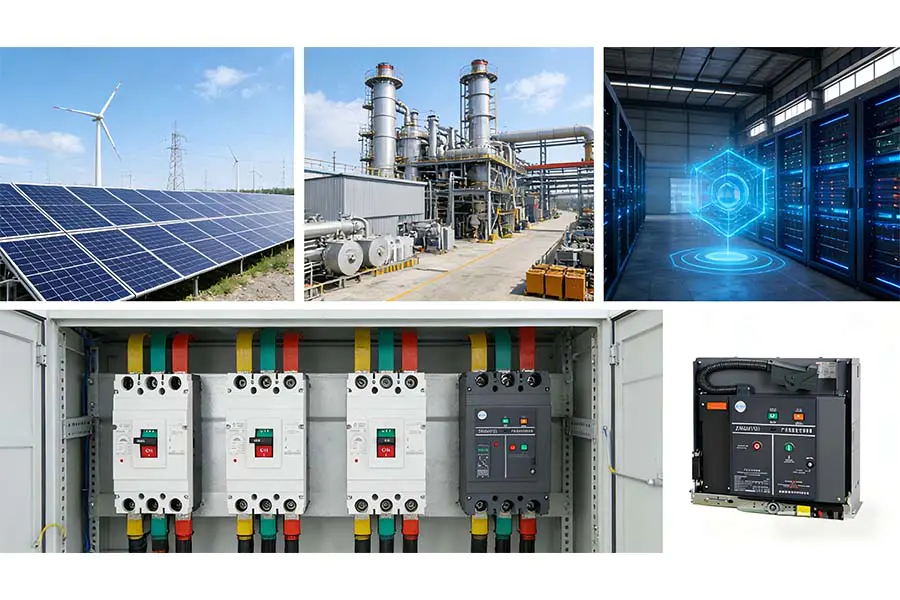

Mga Application:

Mga Kahon ng Solar Combiner: Pinoprotektahan ang mga indibidwal na string ng PV habang pinagsasama-sama ang mga output

Inverter Input/Output Protection: Pinipigilan ang mga inverter mula sa mga DC-side fault

DC Distribution Cabinets: Namamahala sa daloy ng enerhiya sa komersyal at utility-scale na PV plant

Mga Sistema ng Imbakan ng Enerhiya: Pinoprotektahan ang mga koneksyon ng baterya at mga punto ng pagsasama

Mga Pag-install sa Residential, Commercial, at Utility-Scale: Nagbibigay ng kritikal na proteksyon ng circuit sa lahat ng laki ng PV system

Makipag-ugnayan sa amin I-download (1 file) Facebook
Nakaraan:Walang nakaraang produktoSusunod:Walang susunod na produkto
  • Prinsipyo ng Paggawa
  • Paliwanag sa Kalidad
  • Mga Tampok ng Produkto
  • Pag-install at Pagkomisyon
  • Pag-iimpake at Paghahatid
  • Mga Kaso ng Proyekto
  • Gabay sa Pagpili ng Produkto

Nagbibigay ang circuit breaker na ito ng maaasahang overload, short circuit, at arc fault na proteksyon para sa photovoltaic DC side sa pamamagitan ng workflow ng "detecting faults → rapid tripping→magnetic extinguishing of arcs", habang sinusuportahan ang ligtas na isolation at status monitoring para matiyak ang ligtas at matatag na operasyon ng system.

Alinsunod sa mahigpit na internasyonal na mga pamantayan sa kaligtasan, ang aming mga breaker ay sumasailalim sa mahigpit na pagsubok upang matiyak ang hindi natitinag na pagganap sa buong 25-taong buhay ng serbisyo ng iyong system.

1. Superior DC Performance

Mataas na breaking capacity hanggang 25kA sa 1000–1500V DC

0.5ms fault detection at pagkaantala na napakabilis ng kidlat

Maaasahang pagsugpo sa mga arko ng DC upang maprotektahan ang mga kagamitan at tauhan

2. Pambihirang tibay

IP65-rated na UV-resistant na pabahay

Salt-spray corrosion-resistant, nasubok sa loob ng 1000h

Pinakamababang 20,000 mga siklo ng mekanikal na operasyon

Gumagana nang mapagkakatiwalaan sa mga matinding kondisyon sa kapaligiran

3. Mga Tampok na Matalinong

Pinagsamang pagsubaybay sa kasalanan at kakayahan sa malayuang operasyon

I-clear ang mga indicator ng status para sa real-time na pagsubaybay sa system

Temperature compensation technology para sa pinahusay na proteksyon

4. Certified Quality Assurance

TÜV Rheinland certified, UL 489B compliant

IEC 60947-2 karaniwang pagsunod

100% factory-tested bago ipadala para sa pare-parehong performance

5. Madaling Pag-install at Pagpapanatili

35% na mas compact kaysa sa mga nakasanayang DC breaker

Pag-install ng accessory na walang tool at mga terminal ng koneksyon na nakaharap sa harap

Maraming gamit para sa DIN rail o panel mounting

6. Kahusayan sa Gastos

Mas mahabang buhay ng serbisyo kaysa sa mga karaniwang solusyon

Nabawasan ang mga kinakailangan sa pagpapanatili

Direktang pagpepresyo sa pabrika na may 3 taong warranty at pandaigdigang suporta

  • MCCB
  • MCCB Instantaneous Test
  • MCCB Temperature Rise Test Bench
  • MCCB Temperature Rise Test Bench
  • MCCB Temperature Rise Test Bench
  • MCCB Temperature Rise Test Bench
  • MCCB Assemble
  • MCCB Assemble
  • MCCB Temperature Rise Test Bench

Upang matiyak ang kaligtasan sa transportasyon, ang aming mga produktong elektrikal ay iniluluwas sa mga reinforced wooden crates. Ang mga crates ay sumasailalim sa heat treatment at may markang ISPM-15, na nagbibigay-daan sa mabilis na customs clearance. Pinapadali ng nakataas na base na disenyo ang operasyon ng forklift, habang tinitiyak ng internal shock-absorbing fastening na buo ang pagdating ng mga produkto. Ang lahat ng mga exterior crates ay malinaw na may label at sumusunod sa mga internasyonal na pamantayan ng logistik.

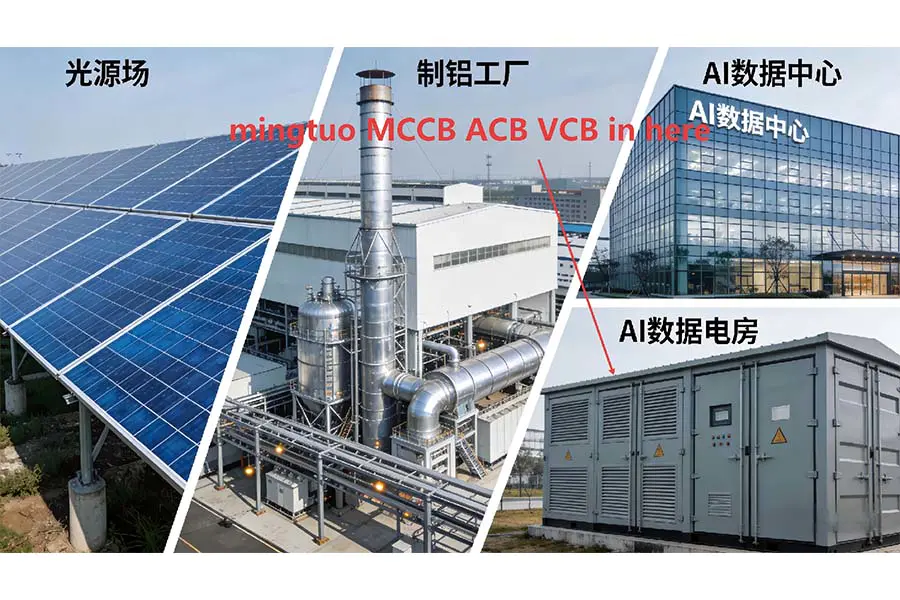

  • High and Low Voltage Switchgear (ACB, MCCB, VCB)
  • Box-Type Substation Featuring Our VCB, MCCB, and ACB
  • High And Low Voltage Cabinets Successfully Powered
  • Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
  • Box-typesubstation ACB VCB MCCB
  • Power transmission successful
  • Box-typesubstation ACB VCB MCCB
  • Box-typesubstation ACB VCB MCCB
LABAS

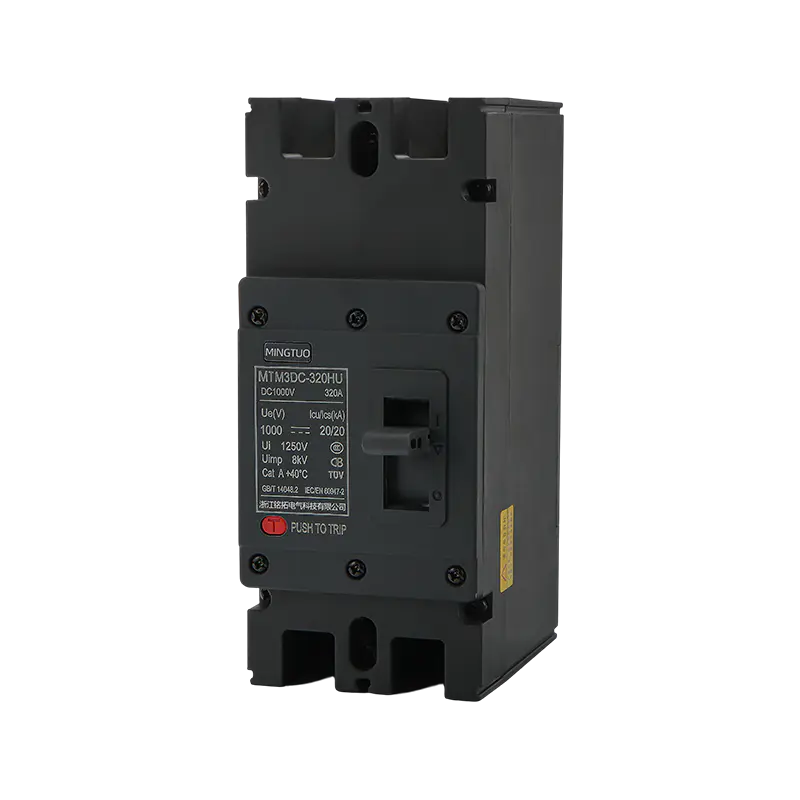

Frame ng shell Modelong SRM3DC-320 SRM3DC-400
Bilang ng mga poste 2 tatlo 2 tatlo
Rated working voltage Ue(V) DC500 DC1000 DC1500 DC250/500 DC750/1000 DC1250/1500 DC1250/1500
Na-rate na boltahe ng paghihiwalay Ui(V) DC1250 DC1500 DC1500
Na-rate na epekto makatiis ng boltahe Uimp(kV) walo 12 12
Na-rate ang kasalukuyang Sa(A) 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 225, 250, 315, 350, 400
Rated limit short circuit breaking capacity Icu(kA) 50 20 20 65 35 15 15(2-polesring)
20[3-polestring)

isa isa / 70 40 20 20[2－polestring)
25(3-pol na string)
Ics(kA) connection mode ng operating short circuit breaking capacity Ics=100%Icu
Pataas at pababa, pababa at pataas (2P, 320/3P)
Pumasok at lumabas, umakyat at lumabas (3P)
Kategorya ng paggamit A
Mayroon ba itong isolation function?

Maging

Operating ambient temperature -35℃~ 70℃
Buhay ng mekanikal (mga oras) 20000 sampung libo
Buhay ng kuryente (mga oras) 3000 2000 1500 1000 1000 700 500
Matugunan ang isang pamantayan IEC/EN 60947-2, GB/T 14048.2
Kalakip Paghiwalayin ang paggulo, pandiwang pantulong, alarma, manual na operasyon at pagpapatakbo ng kuryente
Authentication CCC, CE, TUV
sukat (haba × lapad × taas)(mm) 180×76×126 (2P)
180×107×126 (3P) 		250×124×165 (2P)
250×182×165 (3P)
Remarks Ang 320 shell frame ay nahahati sa H: high breaking, R: current-limiting type

LABAS

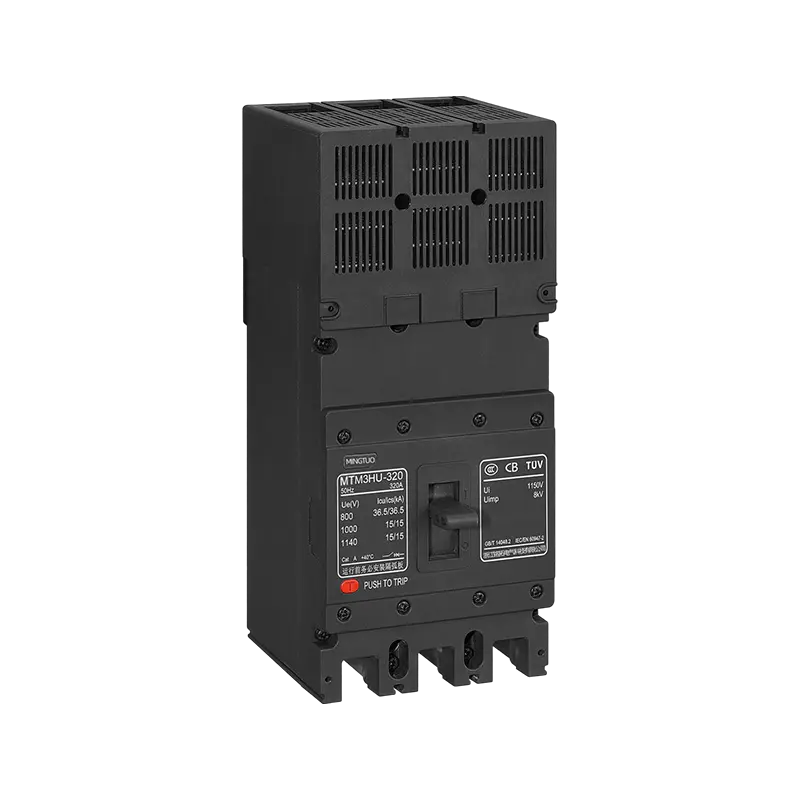

Frame ng shell SRM3HU-320 SRM3HU-400
Bilang ng mga poste tatlo tatlo
Rated working voltage Ue(V) AC415 AC500/600 AC800 AC1000/1400 AC415 AC500/690 AC800 AC1000/1140
Na-rate na boltahe ng paghihiwalay Ui(V) AC1150
Na-rate na epekto makatiis ng boltahe Uimp(kV) walo 12
Na-rate ang kasalukuyang Sa(A) 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 250, 280, 315, 320, 350, apat na raan
Rated limit short circuit breaking capacity Icu(kA) waloy-five 50 36.5 10 waloy-five 50 36.5 10
isa ! isa isa 100 60 50 15
Ics(kA) connection mode ng operating short circuit breaking capacity Ics=100%Icu
Kategorya ng paggamit A
Mayroon ba itong isolation function?

Maging

Operating ambient temperature -35℃~ 70℃
Buhay ng mekanikal (mga oras) 20000 sampung libo
Buhay ng kuryente (mga oras) 3000 3000 3000 2000 1000 1000 1000 700
Matugunan ang isang pamantayan IEC/EN 60947-2, GB/T 14048.2
Kalakip Paghiwalayin ang paggulo, pandiwang pantulong, alarma, manual na operasyon at pagpapatakbo ng kuryente
Authentication CCC, CE, TUV
sukat (haba × lapad × taas)(mm) 180×107×126 (3P) 250×182×165 (3P)
Remarks Ang 320 shell frame ay nahahati sa H: high breaking, R: current-limiting type

LABAS
Frame ng shell SRM3HU-630 SRM3HU-800
Bilang ng mga poste tatlo tatlo
Rated working voltage Ue(V) AC415 AC500/600 AC800 AC1000/1400 AC415 AC500/690 AC800 AC1000/1140
Na-rate na boltahe ng paghihiwalay Ui(V) AC1150
Na-rate na epekto makatiis ng boltahe Uimp(kV) 12 12
Na-rate ang kasalukuyang Sa(A) 500 630 700, walong daan
Rated limit short circuit breaking capacity Icu(kA) waloy-five 50 36.5 10 waloy-five 50 36.5 10
100 60 50 15 100 60 50 15
Ics(kA) connection mode ng operating short circuit breaking capacity Ics=100%Icu
Kategorya ng paggamit A
Mayroon ba itong isolation function?

Maging

Operating ambient temperature -35℃~ 70℃
Buhay ng mekanikal (mga oras) 5000 sampung libo
Buhay ng kuryente (mga oras) 1000 1000 1000 700 1000 1000 1000 700
Matugunan ang isang pamantayan IEC/EN 60947-2, GB/T 14048.2
Kalakip Paghiwalayin ang paggulo, pandiwang pantulong, alarma, manual na operasyon at pagpapatakbo ng kuryente
Authentication CCC, CE, TUV
sukat (haba × lapad × taas)(mm) 250×182×165 (3P) 250×182×165 (3P)

LABAS
Frame ng shell Modelong SRM3DC-320 SRM3DC-800
Bilang ng mga poste 2-tatlo 2-tatlo
Rated working voltage Ue(V) DC500 DC1000 DC1500 DC250/500 DC750/1000 DC1250/1500 DC1250/1500
Na-rate na boltahe ng paghihiwalay Ui(V) DC1250 DC1500 DC1500
Na-rate na epekto makatiis ng boltahe Uimp(kV)

walo

12 12
Na-rate ang kasalukuyang Sa(A) 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 225, 250, 315, 350, apat na raan
Rated limit short circuit breaking capacity Icu(kA) 50 20 20 65 35 15 15(2-pole string)
20(3-pole string)
isa isa / 70 40 20 20(2-polestring)
25(3-pol na string)
Ics(kA) connection mode ng operating short circuit breaking capacity Ics=100%Icu
Kategorya ng paggamit A
Mayroon ba itong isolation function?

Maging

Operating ambient temperature -35℃~ 70℃
Buhay ng mekanikal (mga oras) 20000 sampung libo
Buhay ng kuryente (mga oras) 3000 2000 1500 1000 1000 700 500
Matugunan ang isang pamantayan IEC/EN 60947-2, GB/T 14048.2
Kalakip Paghiwalayin ang paggulo, pandiwang pantulong, alarma, manual na operasyon at pagpapatakbo ng kuryente
Authentication CCC, CE, TUV
sukat (haba × lapad × taas)(mm) 180×76×126(2P)
180×107×126(3P) 		250×124×165(2P)
250×182×165(3P)

Mensahe ng Feedback
Mga Review ng Customer
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
  • customer reviews
Tingnan ang mga Review
Sertipiko ng Karangalan
  • 6
  • 5
  • 4
  • 3
  • 2
  • 1

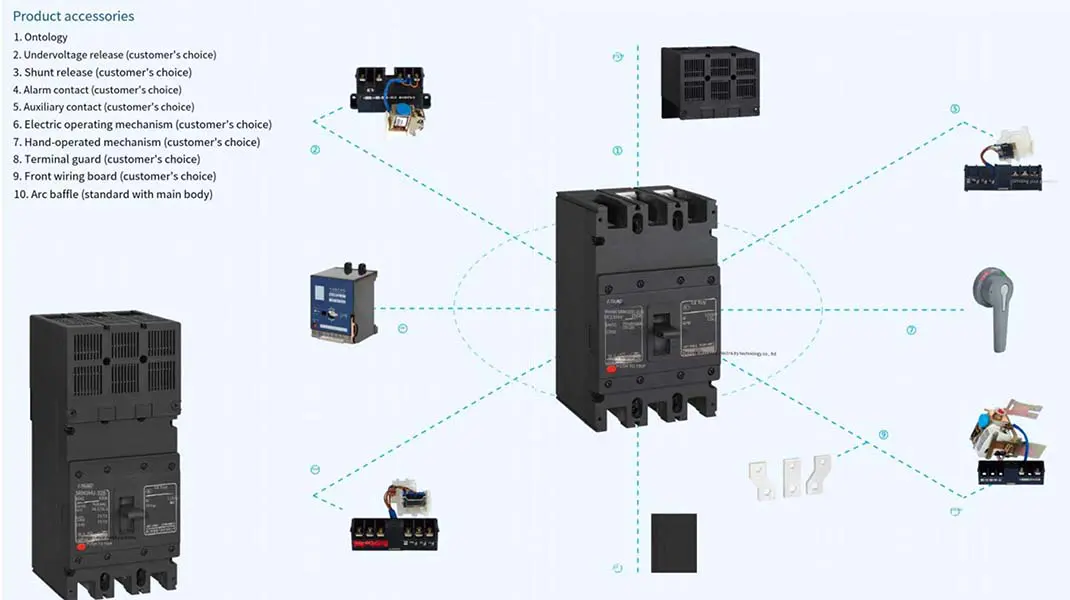

Mga Aksesorya ng Produkto
