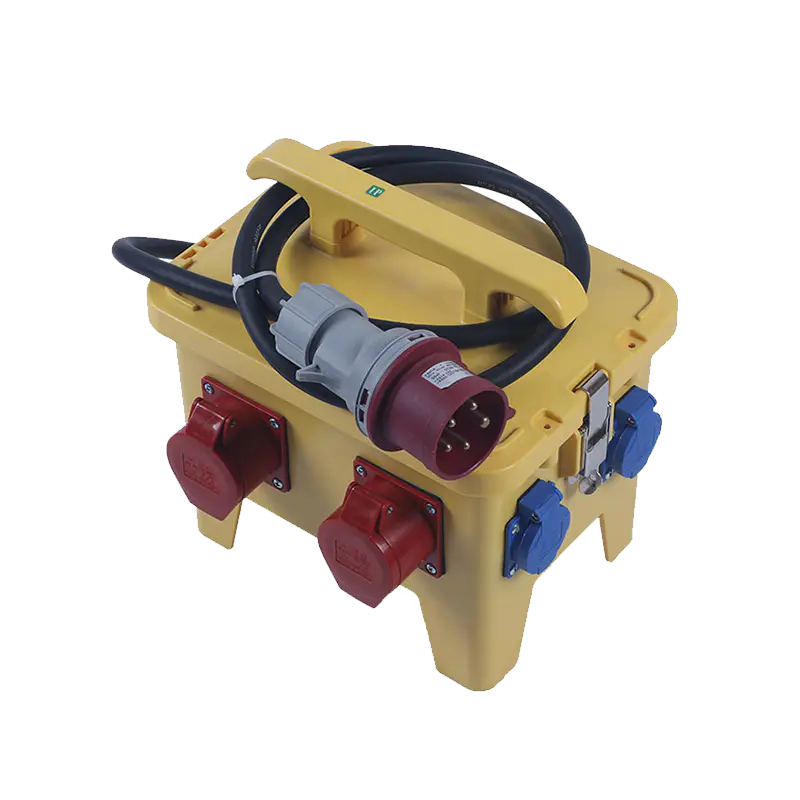

Mga Manufacturer ng Industrial Waterproof Socket Box

Kaalaman sa industriya

Mga Realidad ng IP Rating: Ano ang mga Numero sa a Waterproof Socket Box Talagang Garantiya

Ang IP (Ingress Protection) code na naka-print sa isang Waterproof Socket Box ay madalas na mali sa pagkabasa bilang isang permanenteng, walang kondisyong garantiya — hindi. Tinutukoy ng IEC 60529 ang mga rating ng IP batay sa mga pagsubok na isinagawa sa mga bago at na-uninstall na enclosure sa ilalim ng mga kontroladong kondisyon ng laboratoryo. Pinapatunayan ng IP65 na ang enclosure ay dust-tight at protektado laban sa low-pressure water jet mula sa anumang direksyon; Itinaas ng IP66 ang presyon ng jet ng tubig; Pinapatunayan ng IP67 ang paglulubog hanggang sa 1 metro sa loob ng 30 minuto; Sinasaklaw ng IP68 ang tuluy-tuloy na paglubog sa lalim na tinukoy ng tagagawa. Ang hindi isinasaalang-alang ng pamantayan ay ang pagkasira sa paglipas ng panahon. Ang mga glandula ng cable entry ay ang pinakakaraniwang failure point — ang isang gland na wastong na-torque sa pag-install ay maaaring lumuwag sa pamamagitan ng mga vibration cycle, thermal expansion, o UV-induced embrittlement ng rubber seal, na binabawasan ang epektibong proteksyon sa pagpasok ng isa o dalawang antas nang walang anumang nakikitang panlabas na pinsala.

Ang pangalawang puntong malawakang hindi nauunawaan ay kinabibilangan ng ugnayan sa pagitan ng IP rating at condensation. Lalabanan ng isang IP67-rated Industrial Socket Box ang pagpasok ng tubig mula sa labas, ngunit ang panloob na condensation na nabuo sa pamamagitan ng pag-ikot ng temperatura ay ganap na hiwalay sa senaryo ng pagsubok sa IP. Ang mga selyadong enclosure na walang breather vent ay maaaring makaipon ng moisture sa loob habang lumalamig ang mainit na mamasa-masa na hangin sa loob ng kahon sa gabi, na kalaunan ay umaabot sa dew point. Ang mga anti-condensation heater, silica gel cartridge na may humidity indicator, o Gore-Tex-style pressure-equalizing membranes (na nagpapahintulot sa vapor exchange na walang likidong pagpasok ng tubig) ay mga praktikal na tugon ng engineering sa problemang ito, partikular para sa Panlabas na Industrial Socket Mga Kahon sa Pamamahagi na naka-install sa coastal o tropikal na kapaligiran.

Arkitektura ng Proteksyon ng Fault sa Loob ng Socket Combination Box: Mga RCD, MCB, at Koordinasyon Nila

Ang isang well-engineered na Socket Combination Box ay hindi lamang isang koleksyon ng mga outlet na may pangunahing switch — ito ay isang coordinated na sistema ng proteksyon kung saan ang sequencing at selectivity ng mga protective device ay direktang tinutukoy kung paano nakahiwalay ang mga fault at kung gaano karami sa system ang nananatiling gumagana pagkatapos ng isang fault event. Ang pinakakaraniwang hierarchy ng proteksyon sa isang kumbinasyong socket box ay naglalagay ng pangunahing circuit breaker o isolator sa incomer, na sinusundan ng isa o higit pang RCD (mga natitirang kasalukuyang device) sa antas ng sub-circuit, na may mga indibidwal na MCB na nagpoprotekta sa bawat outlet o grupo ng outlet.

Ang kritikal na desisyon sa disenyo ay kung gagamit ng iisang upstream RCD na sumasaklaw sa lahat ng outlet o indibidwal na RCD bawat outlet. Ang isang solong upstream RCD ay mas simple at mas mura ngunit nangangahulugan na ang anumang earth leakage fault — kabilang ang pinagsama-samang pagtagas mula sa maraming piraso ng kagamitan na indibidwal na nasa loob ng tolerance — ay maaaring masira ang lahat ng outlet nang sabay-sabay. Sa lugar ng konstruksiyon at pansamantalang paggamit ng kuryente, ito ay madalas na hindi katanggap-tanggap. Ang indibidwal na 30 mA RCD sa bawat outlet o outlet group ay nagbibigay ng mas mahusay na diskriminasyon: ang isang fault sa isang circuit ay nakakaapekto lamang sa circuit na iyon, at ang mga tauhan ng maintenance ay maaaring matukoy ang faulted outlet sa pamamagitan ng pag-obserba kung aling RCD ang na-trip. Para sa mga Outdoor Industrial Socket Distribution Box na naghahatid ng maraming independiyenteng user o work zone, ang granular na diskarte na ito ay lubos na inirerekomenda.

Mahalaga rin ang uri ng RCD. Ang mga uri ng AC RCD ay tumutugon lamang sa sinusoidal earth fault currents. Ang mga variable-speed drive, charger ng baterya, at switch-mode na power supply ay bumubuo ng DC-pulsed o makinis na mga bahagi ng pagtagas ng DC na maaaring hindi ma-detect ng mga Type AC device nang mapagkakatiwalaan. Ang Type A RCDs ay sumasaklaw sa parehong sinusoidal at pulsed DC residual currents at ang pinakamababang naaangkop na pagpipilian para sa mga modernong pang-industriyang tool load. Sinasaklaw din ng mga Type B RCD ang makinis na DC residual currents at kinakailangan kung saan nakakonekta ang mga three-phase rectifier o DC-output drive.

Socket Pamantayans at Connector Compatibility sa International Industrial Environments

Isa sa mga pinaka-praktikal na hamon sa pagtukoy ng Industrial Socket Box para sa mga pasilidad na pang-internasyonal o export-oriented ay ang hindi pagkakatugma ng standard na connector. Ang mga pang-industriyang site na pinagmumulan ng kagamitan mula sa maraming bansa ay karaniwang nakakaranas ng mga hindi pagkakatugma sa pagitan ng mga naka-install na socket at mga plug ng kagamitan. Ang nangingibabaw na pang-industriyang socket na pamantayan sa pandaigdigang paggamit ay:

Nakamit ng IEC 60309 ang pinakamalawak na internasyonal na pagtanggap para sa mabibigat na pang-industriyang aplikasyon, kasama ang color-coded na keying system nito (dilaw para sa 110V, asul para sa 230V single-phase, pula para sa 400V three-phase) na nagbibigay ng pisikal na hadlang laban sa hindi pagkakatugma ng boltahe. Sa Zhejiang Mingtuo Electrical Technology Co., Ltd., sinusuportahan namin ang mga customized na Industrial Socket Box na mga configuration na may mga uri ng socket na tumugma sa patutunguhang market, na iniiwasan ang pagdami ng adapter na lumilikha ng parehong mga panganib sa kaligtasan at abala sa mga internasyonal na site ng proyekto.

Mga Kinakailangan sa Mechanical at Impact Protection para sa Outdoor Industrial Socket Distribution Boxes

Para sa isang Outdoor Industrial Socket Distribution Box, tinutugunan ng IP rating ang pagpasok ng likido at alikabok ngunit walang sinasabi tungkol sa paglaban sa mekanikal na epekto — isang ganap na hiwalay na dimensyon ng pagganap na pinamamahalaan ng IK rating system (IEC 62262). Ang mga rating ng IK ay mula sa IK00 (walang proteksyon) hanggang IK10, na katumbas ng 20 joules ng impact energy, halos katumbas ng 5 kg na mass na bumaba mula sa 40 cm. Sa pagsasagawa, ang pagkakaiba sa pagitan ng isang IK07 at IK10 na enclosure sa isang abalang construction o port environment ay ang pagkakaiba sa pagitan ng isang pabahay na nakaligtas sa isang sulyap na suntok mula sa isang matigas na sumbrero o tool at isa na lumalaban sa direktang tama mula sa nahuhulog na kagamitan.

Ang pagpili ng materyal ay nagtutulak sa pagganap ng IK. Ang mga polycarbonate (PC) na enclosure ay nag-aalok ng mahusay na impact resistance at UV stability ngunit maaaring madaling kapitan sa ilang mga solvent at maaaring dilaw na may matagal na UV exposure sa ilang formulation. Pinagsasama ng glass-fiber-reinforced polyester (GRP) ang mataas na impact resistance sa chemical resistance at karaniwan sa mga kemikal na planta at mga aplikasyon sa dagat. Ang mga aluminum die-cast na enclosure ay nagbibigay ng mahusay na mekanikal na lakas at pag-alis ng init ngunit nagdaragdag ng timbang at madaling kapitan ng galvanic corrosion kung hindi wastong pinagbabatayan o kung hindi magkatulad na mga metal ang ginagamit para sa mga fastener. Para sa mga application na Waterproof Socket Box sa coastal o offshore na kapaligiran, ang stainless steel hardware at non-metallic enclosure body ay nag-aalok ng pinakamahusay na kumbinasyon ng corrosion immunity at mechanical robustness.

Ang paraan ng pag-mount ay nakakaapekto rin sa mekanikal na integridad. Ang mga kahon na naka-mount sa ibabaw na naka-secure lamang sa pamamagitan ng kanilang back plate ay madaling maapektuhan ng mga puwersa kung ang isang mabigat na cable ay hinila patagilid - ang mga mounting point, hindi ang enclosure material, ang magiging failure mode. Ang pagtukoy sa mga enclosure na may pinagsamang mounting flanges at paggamit ng M8 o mas malalaking fastener sa solid substrate (hindi plasterboard o thin sheeting) ay makabuluhang nagpapabuti sa real-world resilience.

Load Balancing at Phase Assignment sa Three-Phase Socket Combination Boxes

Ang Socket Combination Box na nagsusuplay ng maramihang single-phase outlet mula sa isang three-phase incomer ay nangangailangan ng sinasadyang phase assignment upang maiwasan ang neutral na overloading at boltahe imbalance. Sa perpektong balanseng three-phase system, ang pantay na kasalukuyang sa bawat phase ay nangangahulugan na ang neutral na conductor ay nagdadala ng zero current. Sa pagsasagawa, ang mga saksakan ay hindi na-load nang pantay-pantay, at ang nagreresultang neutral na kasalukuyang ay maaaring maging malaki — hanggang sa buong linya ng kasalukuyang sa malubhang hindi balanseng mga kondisyon. Partikular na nauugnay ito sa pansamantalang pamamahagi ng kuryente para sa mga kaganapan, construction site, at paggawa ng pelikula kung saan ang mga load ay hindi mahuhulaan at madalas na nagbabago.

Ang karaniwang diskarte para sa isang 9-outlet box ay ang magtalaga ng tatlong outlet sa bawat phase sa isang alternating pattern (L1, L2, L3, L1, L2, L3, L1, L2, L3), na malinaw na may label sa bawat outlet. Pagkatapos ay inutusan ang mga user na ipamahagi ang mga high-power load sa mga phase. Para sa mga site na may mga kilalang profile ng pag-load — tulad ng isang linya ng produksyon kung saan gumagana ang mga partikular na makina sa mga kilalang amperage — dapat na kalkulahin nang maaga ang phase assignment at idokumento sa iskedyul ng pamamahagi. Ang isang Industrial Socket Box na naghahain ng pinaghalong 16 A at 32 A na outlet ay dapat magtalaga ng mas mabibigat na 32 A outlet sa iba't ibang phase upang maiwasan ang isang single-phase na nangingibabaw na senaryo.

Ang Harmonic loading ay isang compounding factor. Ang mga switched-mode na power supply, variable frequency drive, at LED driver ay bumubuo ng third-harmonic at iba pang triplen harmonic currents. Hindi tulad ng balanseng fundamental-frequency currents, ang triplen harmonics sa isang three-phase system ay nagdaragdag sa neutral kaysa sa pagkansela — isang phenomenon na maaaring makagawa ng mga neutral na alon na lampas sa phase currents kahit na sa isang nominal na "balanseng" na pag-install. Para sa mga socket combination box na naghahain ng mataas na konsentrasyon ng mga elektronikong kagamitan, ang mga neutral na conductor ay dapat na may sukat sa 1.5× hanggang 2× ang phase conductor cross-section, hindi ang karaniwang 1:1 ratio.

Cable Entry Management at Strain Relief in Mga Industrial Socket Box

Ang pagpasok ng cable ay patuloy na hindi natukoy sa pagkuha ng Industrial Socket Box. Ang IP rating ng enclosure ay pinananatili lamang kung ang mga entry ng cable ay maayos na selyado, ngunit maraming mga installation ang gumagamit ng mga generic na rubber grommet o nag-iiwan ng mga hindi nagamit na knockout na bukas, na agad na tinatalo ang pagpasok ng proteksyon ng kahon mismo. Ang tamang diskarte ay nagsasangkot ng metric o PG-thread cable glands na pinili para sa aktwal na cable outer diameter, kung saan ang katawan ng gland ay naka-torque sa detalye ng manufacturer upang i-compress ang sealing ring nang pantay-pantay sa paligid ng cable jacket.

Ang pag-alis ng strain ay isang hiwalay ngunit nauugnay na function. Ang isang cable gland na nagbibigay ng IP seal ay hindi kinakailangang pumipigil sa axial tension na maipadala sa mga panloob na terminal. Ang mga mabibigat na kable ng kuryente sa mga panlabas na instalasyon ay napapailalim sa paggalaw na dulot ng hangin, thermal contraction sa malamig na klima, at mekanikal na paghila sa panahon ng koneksyon at pagdiskonekta ng kagamitan. Nang walang sapat na strain relief — alinman sa pamamagitan ng gland clamping mechanism o sa pamamagitan ng isang hiwalay na cable clamp sa loob ng enclosure — cyclic loading ay direktang inililipat sa mga screw terminal, unti-unting lumuluwag ang koneksyon at lumilikha ng resistensyang pag-init sa pagtatapos. Ito ay isang documented failure mode sa pansamantalang power distribution equipment sa mga construction site at outdoor event kung saan ang mga cable ay madalas na muling iposisyon.

Para sa Outdoor Industrial Socket Distribution Boxes na may bottom-entry cables, isaalang-alang ang karagdagang epekto ng capillary wicking: ang tubig na umaagos sa cable jacket ay maaaring makuha sa interface ng gland sa pamamagitan ng capillary action anuman ang IP rating ng gland kung pumapasok ang cable mula sa itaas o sa isang bahagyang pababang anggulo sa kahon. Ang pagtukoy ng drip loop — kung saan ang cable ay nakabitin sa ibaba ng entry point bago tumaas sa gland — ay isang simpleng field practice na ganap na nag-aalis ng failure mechanism na ito. Ini-engineer namin ang aming mga produkto sa Outdoor Industrial Socket Distribution Box na may mga pre-formed drip-loop cable entry configurations at malinaw na minarkahang mga opsyon sa gland plate upang suportahan ang tamang pag-install sa field.

Pansamantalang Pamamahagi ng Power: Mga Kinakailangan sa Pagsunod sa Site ng Konstruksyon para sa Mga Industrial Socket Box

Ang pansamantalang pamamahagi ng kuryente sa lugar ng konstruksyon ay pinamamahalaan ng mga partikular na pamantayan na lampas sa pangkalahatang mga pang-industriyang electrical code — sa Europe, nalalapat ang IEC 60364-7-704; sa UK, BS 7375 at ang nauugnay na patnubay sa BS EN 60439-4 ay sumasaklaw sa mga pansamantalang pagpupulong sa pamamahagi. Ang mga pamantayang ito ay nagpapataw ng mga kinakailangan sa mga pagsasaayos ng Industrial Socket Box na lampas sa kung ano ang natutugunan ng mga general-purpose na socket box. Karaniwang kasama sa mga pangunahing kinakailangan ang:

• Mandatoryong proteksyon ng RCD sa lahat ng socket outlet, na may 30 mA sensitivity para sa mga outlet hanggang 32 A na nagbibigay ng mga portable hand tool.
• Pinakamababang IP44 para sa lahat ng enclosure na ginagamit sa labas o sa mga sakop ngunit nakalantad na mga lokasyon, tumataas sa IP55 o mas mataas sa mga basang lugar ng pagpoproseso o malapit sa mga water jet mula sa mga operasyon ng kongkreto at plastering.
• Pinababang mababang boltahe (110V CTE) mga supply para sa mga handheld power tool sa maraming mga detalye sa European at UK, na nangangailangan ng isang center-tapped earth transformer output at mga dilaw na IEC 60309 socket na partikular upang maiwasan ang cross-connection sa mga 230V na supply.
• Proteksyon ng overcurrent sa o bago ang bawat socket upang limitahan ang enerhiya ng fault at pagkasira ng cable sa kaso ng pagkabigo ng tool o cable.
• Regular na inspeksyon at pagsubok mga iskedyul — karaniwang bawat 3 buwan para sa mga kagamitan sa lugar ng konstruksiyon — na may mga rekord na pinananatili at mga kagamitan na inalis mula sa serbisyo kung ito ay nabigo sa insulation resistance o RCD response-time na mga pagsubok.

Ang Waterproof Socket Box na nilalayon para sa paggamit ng construction site ay dapat na ma-verify laban sa naaangkop na pambansang pamantayan para sa bansa ng proyekto, dahil ang mga kinakailangan ay magkakaiba. Nagbibigay ang Zhejiang Mingtuo ng dokumentasyong tukoy sa proyekto at suporta sa pag-verify ng pagsunod para sa mga customer na kumukuha ng kagamitan sa pamamahagi ng socket para sa mga internasyonal na kontrata sa konstruksiyon.
