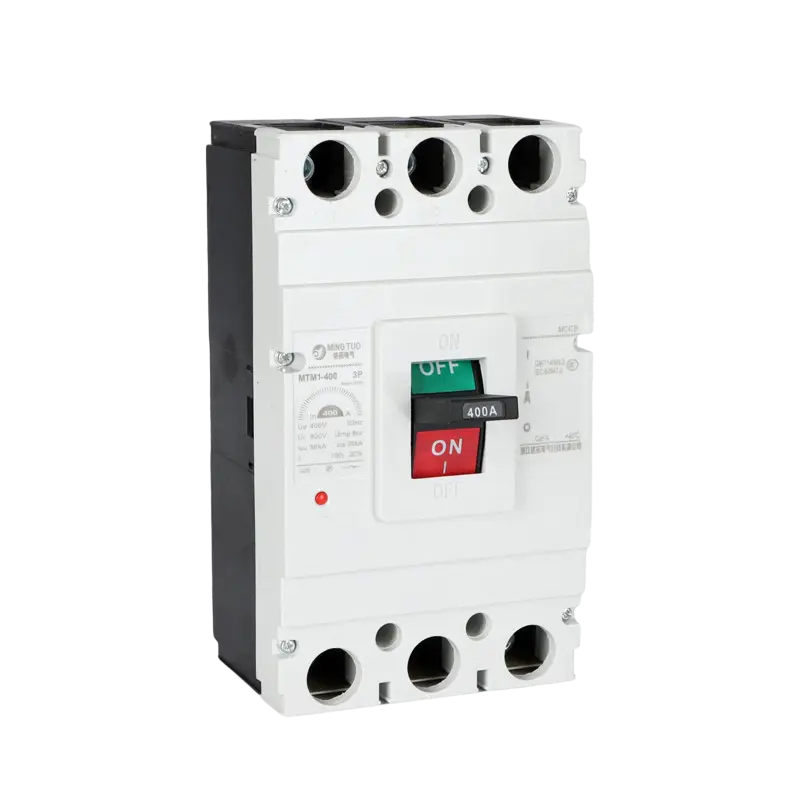

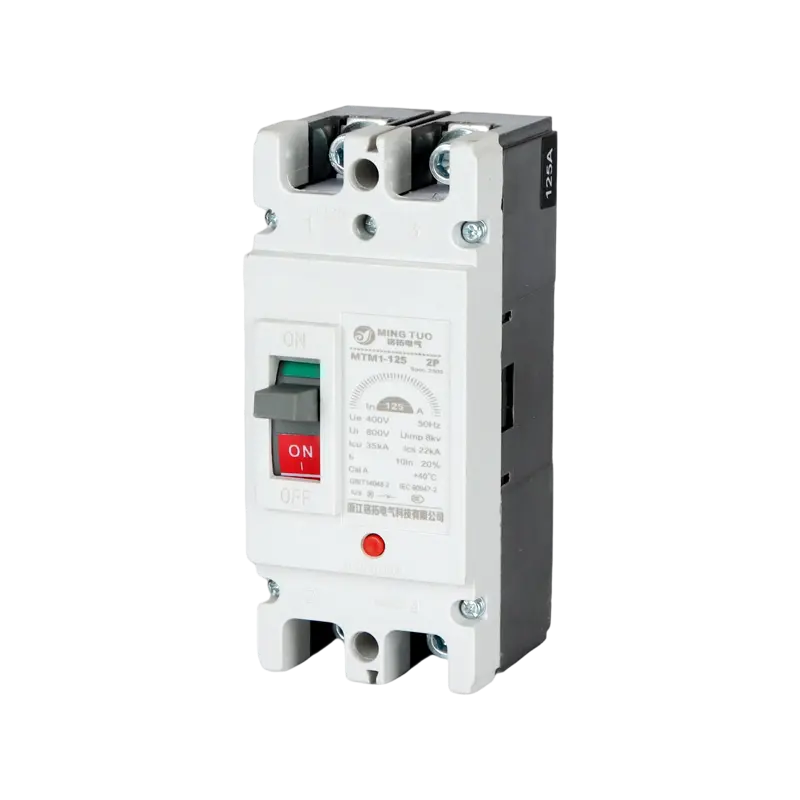

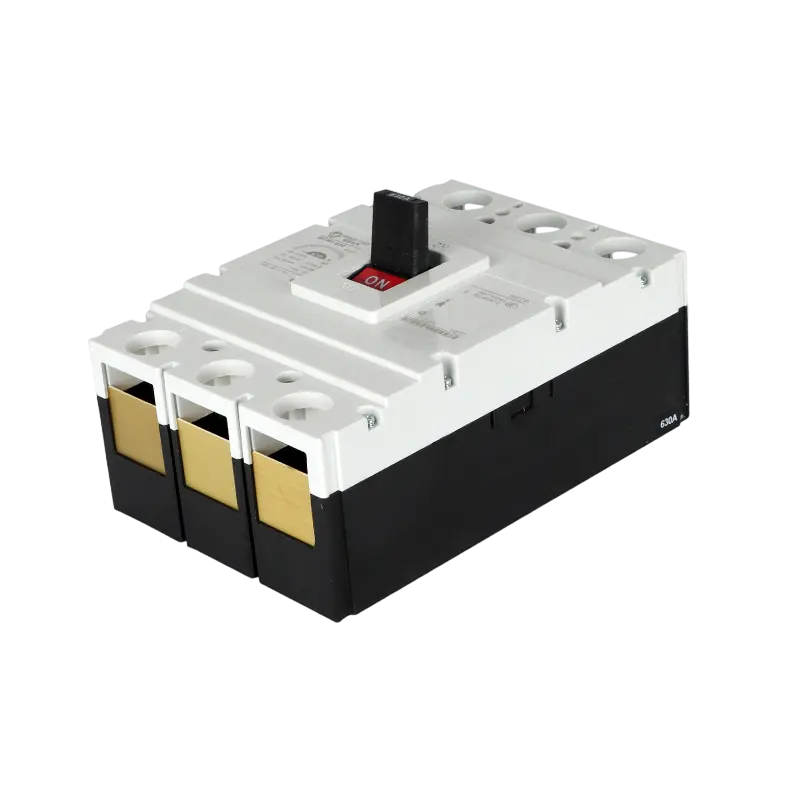

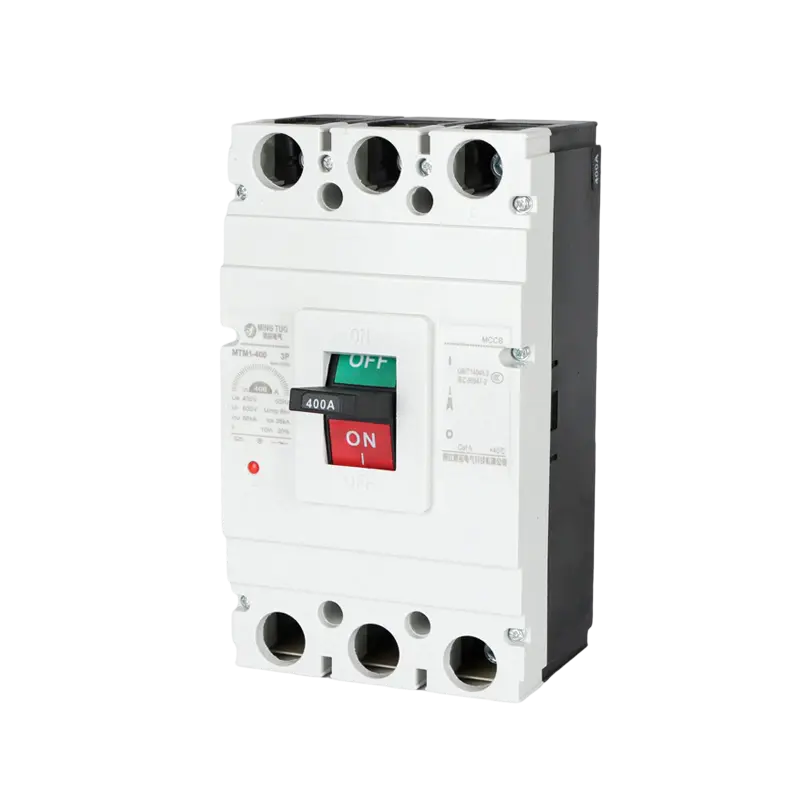

Name: MT-M1 3/4P AC Molded Case Circuit Breaker, 63A–1600A, Maaasahang Proteksyon sa Elektrisidad
Rating: 5 (99 reviews)

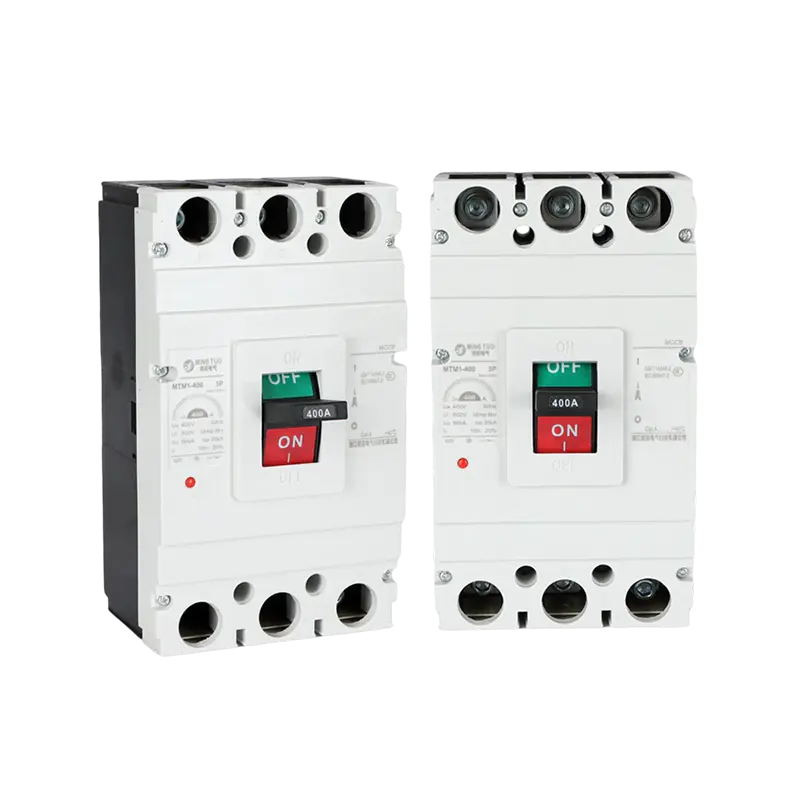

MT-M1 3/4P AC Molded Case Circuit Breaker, 63A–1600A, Maaasahang Proteksyon sa Elektrisidad

Paglalarawan:

Ang MT-M1 series molded case circuit breaker (MCCB) ay inengineered para makapaghatid ng maaasahang proteksyon at kontrol sa mga AC 50Hz power distribution system, na may rated operational voltages hanggang 400V at mga agos mula 63A hanggang 1600A. Dinisenyo upang pangalagaan ang mga circuit at konektadong kagamitan, ang MT-M1 ay mahusay na nakakaabala sa mga overload, short circuit, at undervoltage na kondisyon, habang pinamamahalaan din ang paminsan-minsang pagsisimula ng motor nang hindi nakompromiso ang integridad ng system.

Compact pero matibay, ang MCCB na ito ay nagtatampok ng superior breaking capacity at minimal arcing, na tinitiyak ang pangmatagalang pagiging maaasahan ng pagpapatakbo. Ang modular na disenyo nito ay nagbibigay-daan sa parehong patayo at pahalang na pag-mount, na nagbibigay ng nababaluktot na pag-install sa masikip na mga panel ng kuryente o mga sentro ng kontrol ng motor. Ganap na na-certify sa IEC 60947-2 at GB14048.2, ang MT-M1 ay nakakatugon sa mga internasyonal na pamantayan sa kalidad at kaligtasan.

Mga Application:

Ang MT-M1 MCCB ay nagbibigay ng maaasahang proteksyon sa magkakaibang mga electrical system, kabilang ang:

Pangunahin at pangalawang panel ng pamamahagi ng kuryente

Mga sentro ng kontrol ng motor at mga panel ng starter

Mga circuit ng proteksyon ng generator

Makinarya sa industriya at pagmamanupaktura

Komersyal at tirahan na mga electrical installation

Solar at wind energy integration system

Prinsipyo sa Paggawa: Ang prinsipyo ng pagtatrabaho ng MT-M1 series na MCCB ay upang subaybayan ang kasalukuyang circuit at, sa kaganapan ng overload, short circuit, o ground fault, awtomatikong matukoy at ma-trigger ang mekanismo upang mabilis na maputol ang circuit. Ligtas din nitong pinapatay ang arko sa pamamagitan ng isang arc-extinguishing system, sa gayo'y mapagkakatiwalaang pinuputol ang fault at pinoprotektahan ang circuit at kagamitan.

MCCB

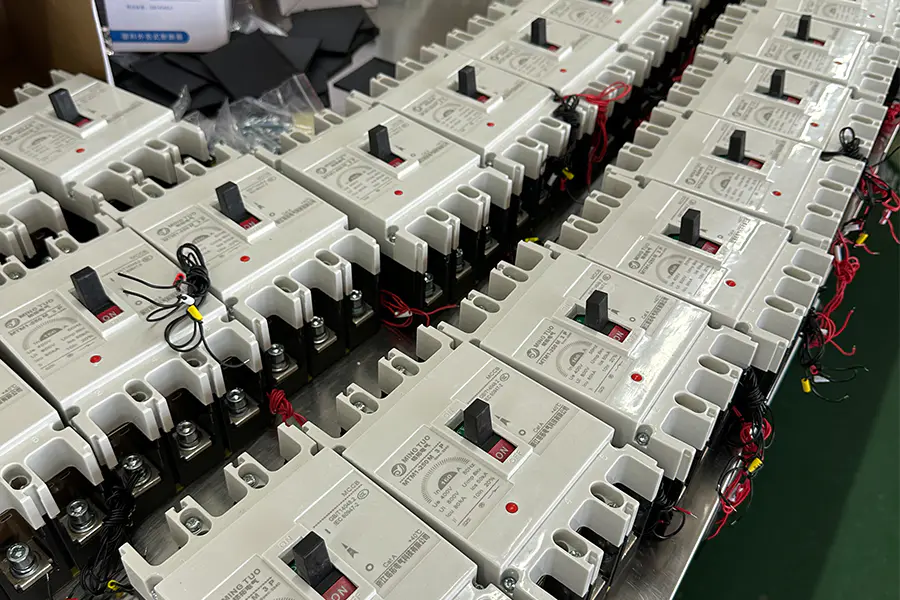

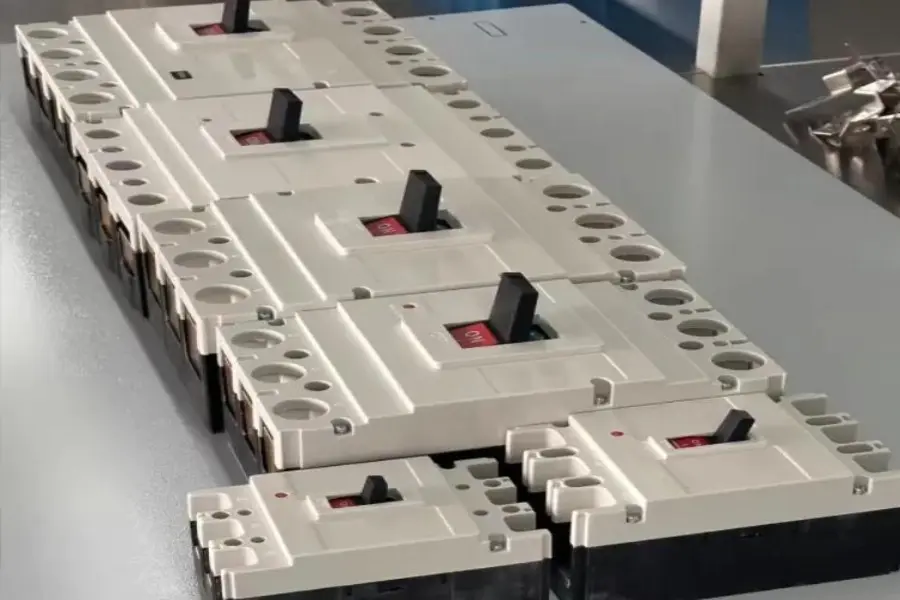

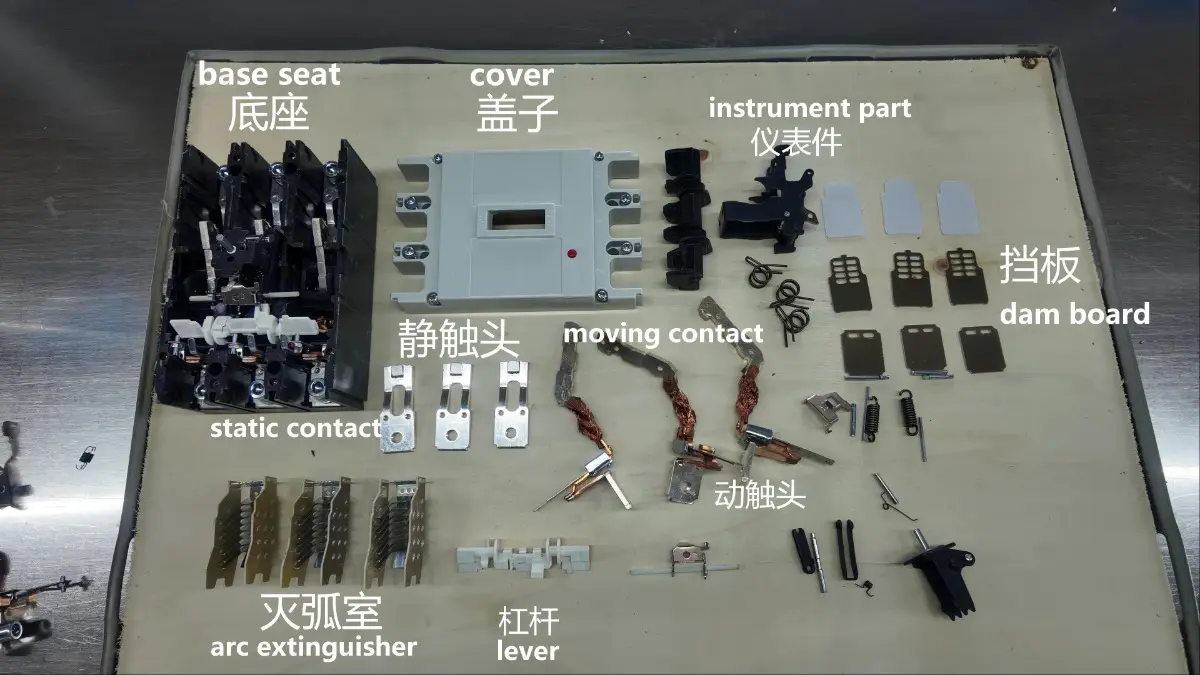

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

Upang matiyak ang kaligtasan sa transportasyon, ang aming mga produktong elektrikal ay iniluluwas sa mga reinforced wooden crates. Ang mga crates ay sumasailalim sa heat treatment at may markang ISPM-15, na nagbibigay-daan sa mabilis na customs clearance. Pinapadali ng nakataas na base na disenyo ang operasyon ng forklift, habang tinitiyak ng internal shock-absorbing fastening na buo ang pagdating ng mga produkto. Ang lahat ng mga exterior crates ay malinaw na may label at sumusunod sa mga internasyonal na pamantayan ng logistik.

High and Low Voltage Switchgear (ACB, MCCB, VCB)

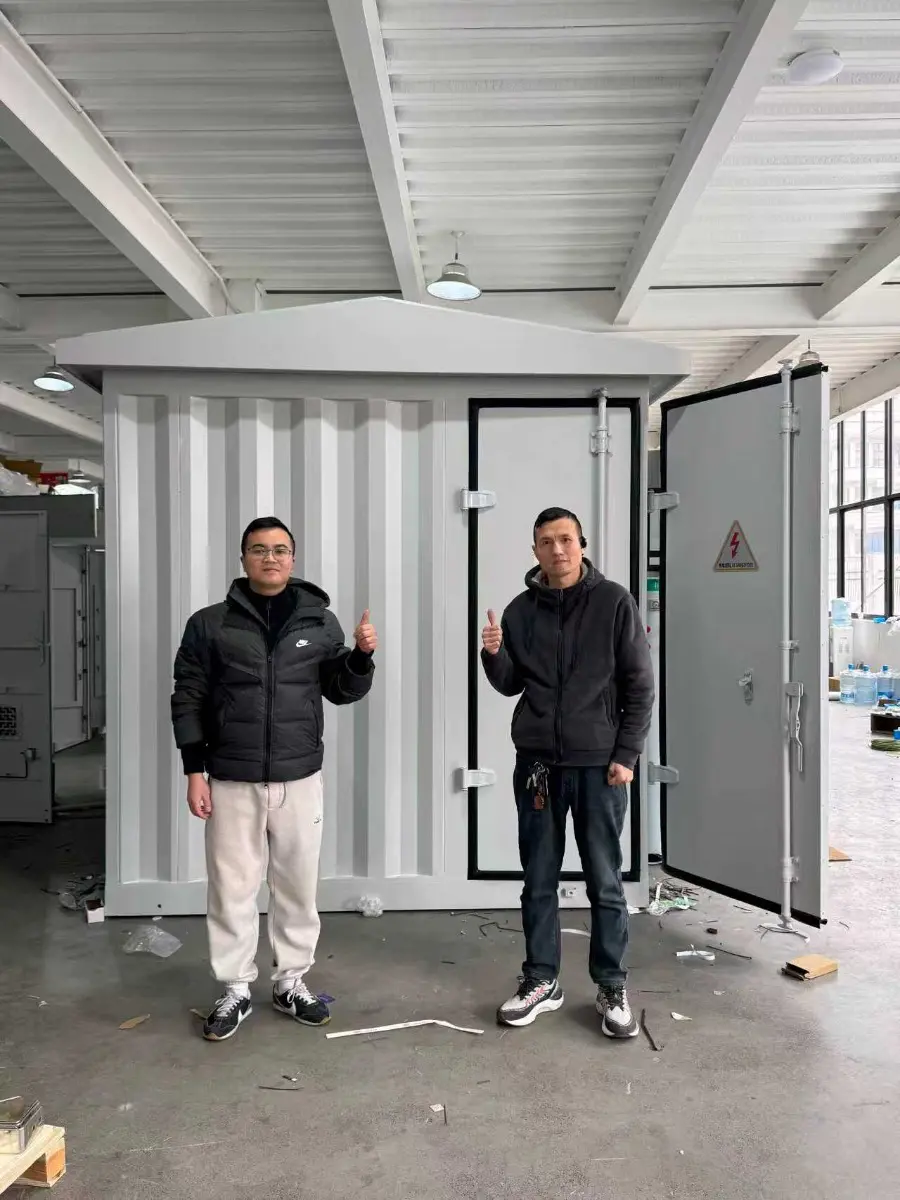

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

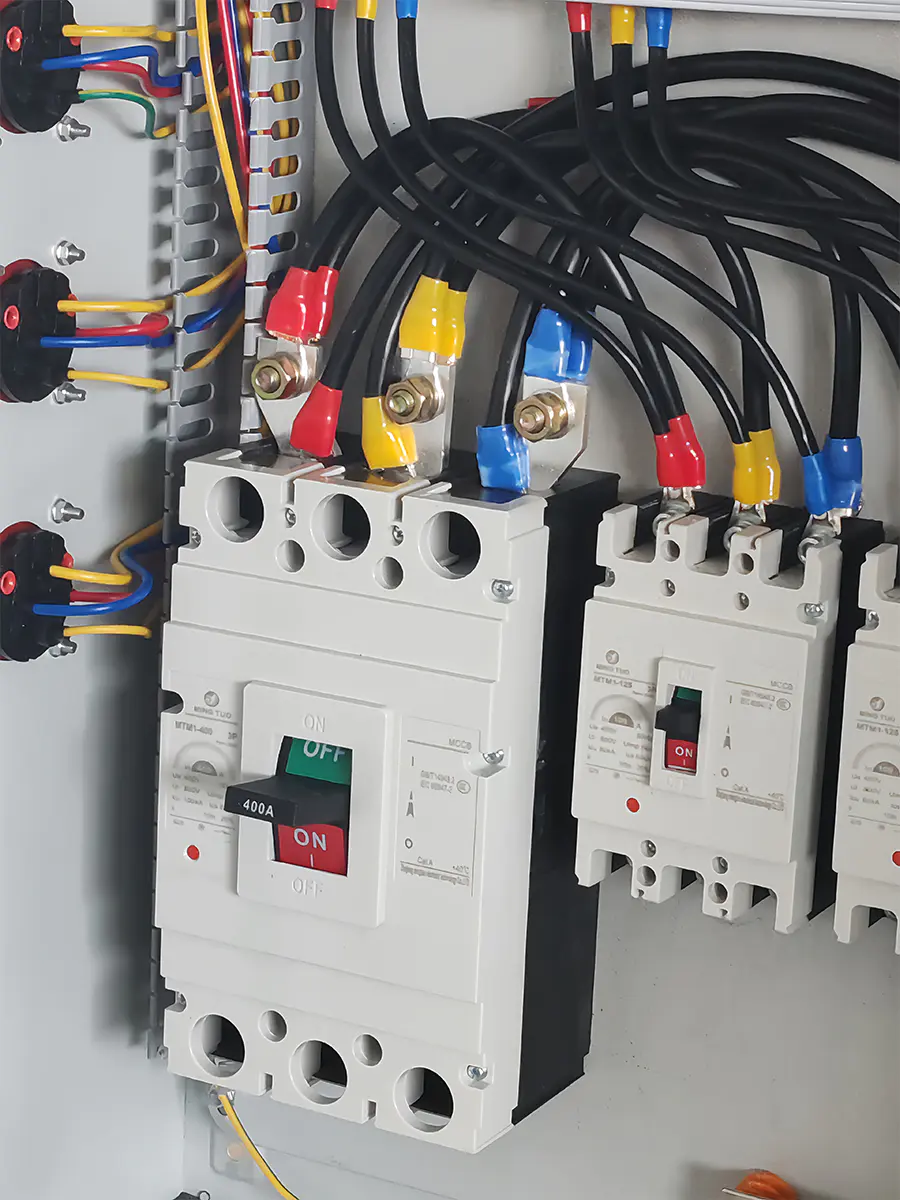

b64cb82cb063b5509f2ea787600334d2

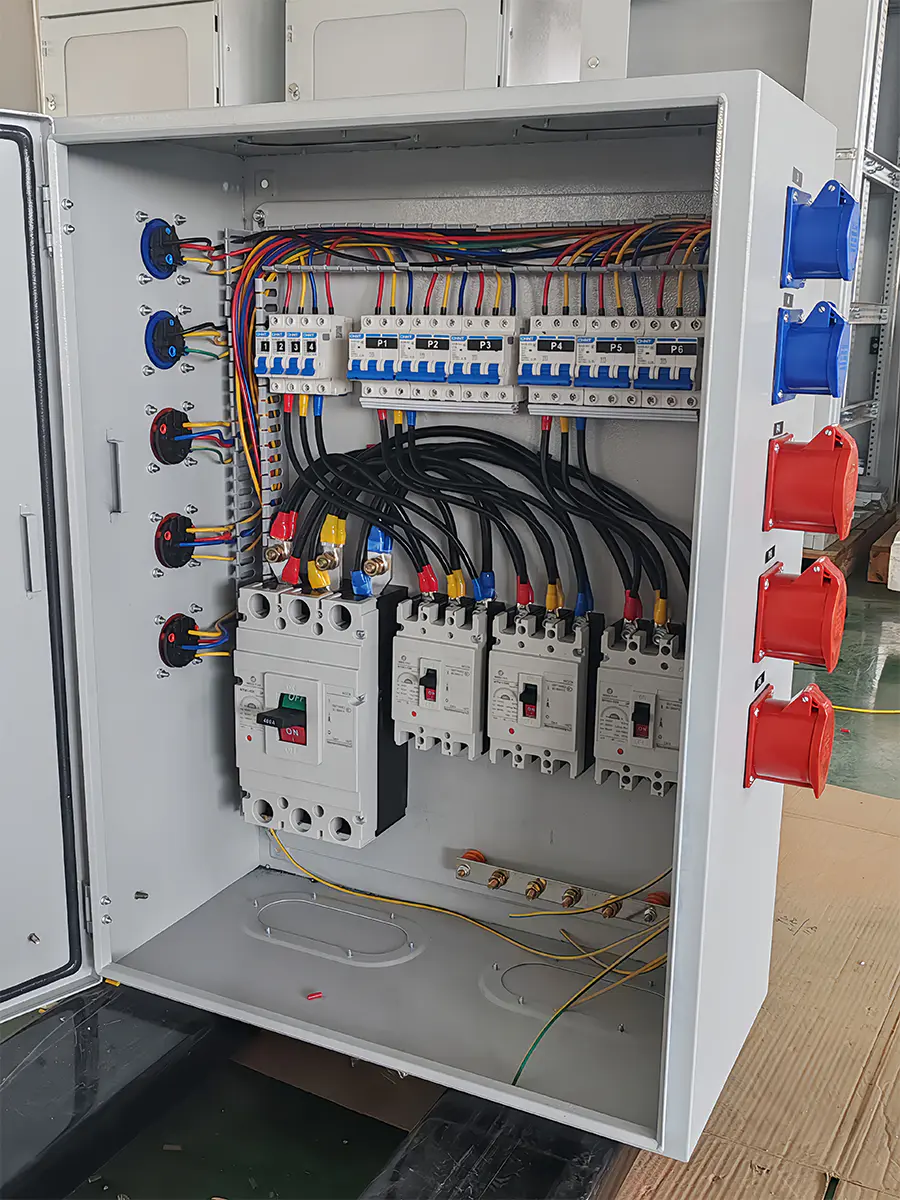

3c16a183fdcdba56f310533eba28cb60

Uri	poste	Mga Panlabas na Dimensyon						Mga Dimensyon ng Pag-install (mm)			Mga Dimensyon ng Koneksyon sa Rear Panel (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Kaliwa 44 Kanan 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Uri	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Rated kasalukuyang (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Na-rate na boltahe Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Na-rate na boltahe ng pagkakabukodUi(V)	AC800		AC800			AC800
Bilang ng mga poste	3, 4	3, 4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4
IcukA） Na-rate na limitasyon ng short-circuit paglabag sa antas ng kapasidad	L	M	S	L	M	S	L	M
IcukA） Na-rate na limitasyon ng short-circuit pagsira kapasidad	12	35	12	35	50	12	35	50
Ics（kA） Na-rate na short-circuit pagsira kapasidad	6	22	6	22	35	6	22	35
Ratedlimitshort circuit pagsira kapasidad	4500		3000			2500
Buhay ng operasyon(cycle)	8500		7000			6500
Distansya ng arko (mm)	0, < 50		0, < 50			< 50
Mga sukat
Laki ng pag-install
