MT-NSX 2P 100A-1600A AC Molded Case Circuit Breaker para sa Industrial at Commercial Distribution

Paglalarawan:

Ang MT-NSX series molded case circuit breakers (MCCBs) ay nagbibigay ng maaasahan at maraming nalalaman na proteksyon para sa mababang boltahe na mga electrical system, na malawakang ginagamit sa mga pang-industriyang planta, komersyal na gusali, at kritikal na mga proyektong pang-imprastraktura. Dinisenyo para sa parehong kaligtasan at kahusayan, ang mga breaker na ito ay naghahatid ng pare-parehong pagganap sa ilalim ng hinihingi na mga kondisyon sa pagpapatakbo.

Mga Application:

Ang MT-NSX MCCB ay isang mahalagang bahagi para sa pagprotekta sa mga electrical circuit at konektadong kagamitan. Ang mga adjustable na setting ng biyahe nito at ang matatag na kakayahan sa pagkaantala ay ginagawa itong angkop para sa pumipili na koordinasyon sa mga kumplikadong electrical network. Kasama sa mga karaniwang application ang:

Pangunahing power distribution board at panel

Mga sentro ng kontrol ng motor at mga panel ng starter

Proteksyon ng generator at backup na kapangyarihan

Mga sistema ng supply ng kuryente ng makinarya sa industriya

Mga de-koryenteng circuit para sa komersyal at gusali ng opisina

Renewable energy system, kabilang ang solar at wind installation

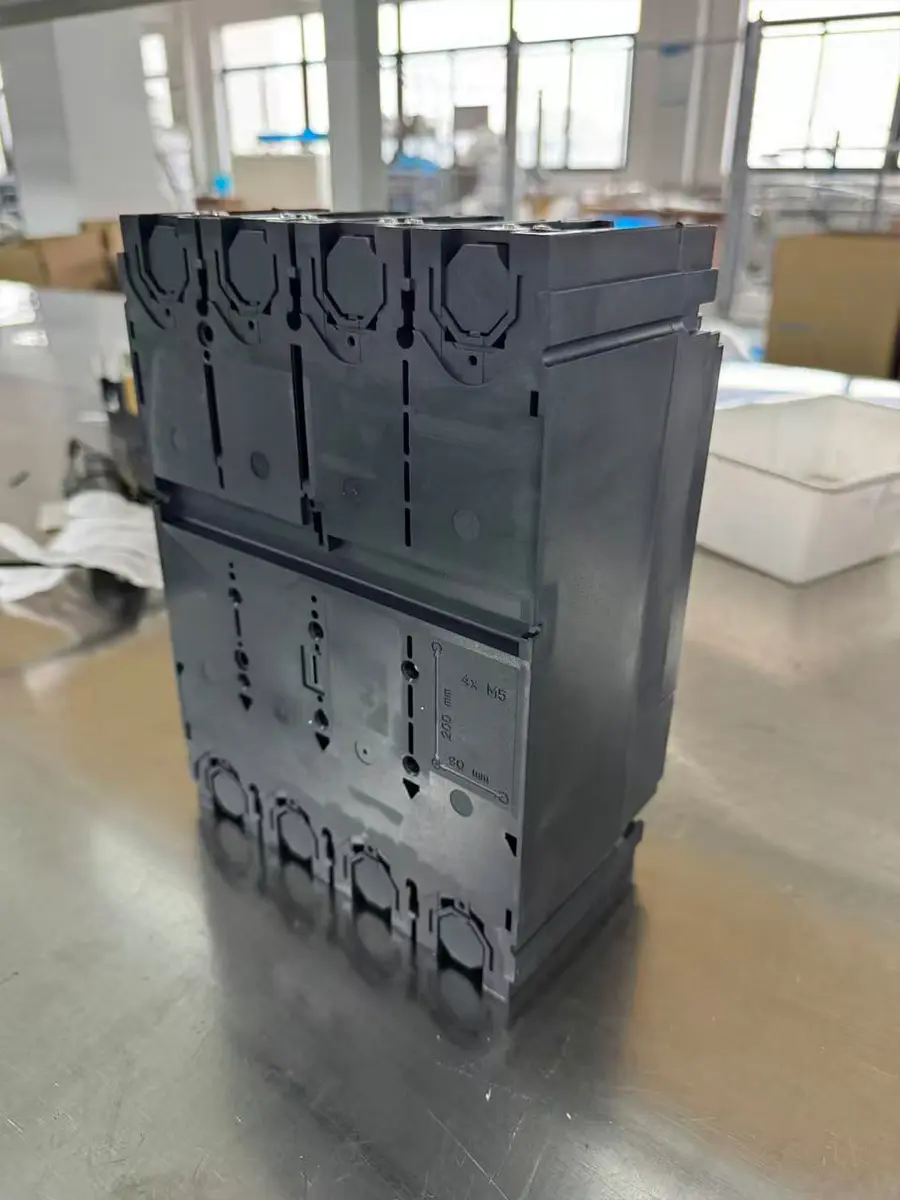

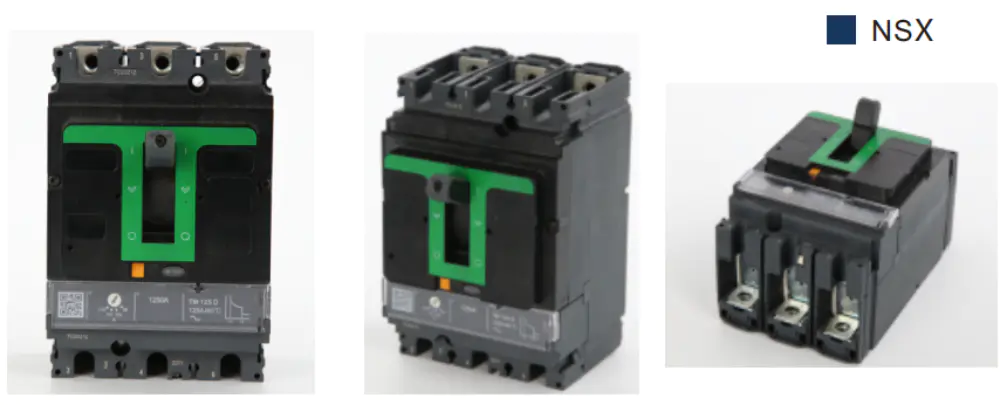

MT-NSX
MT-NSX1

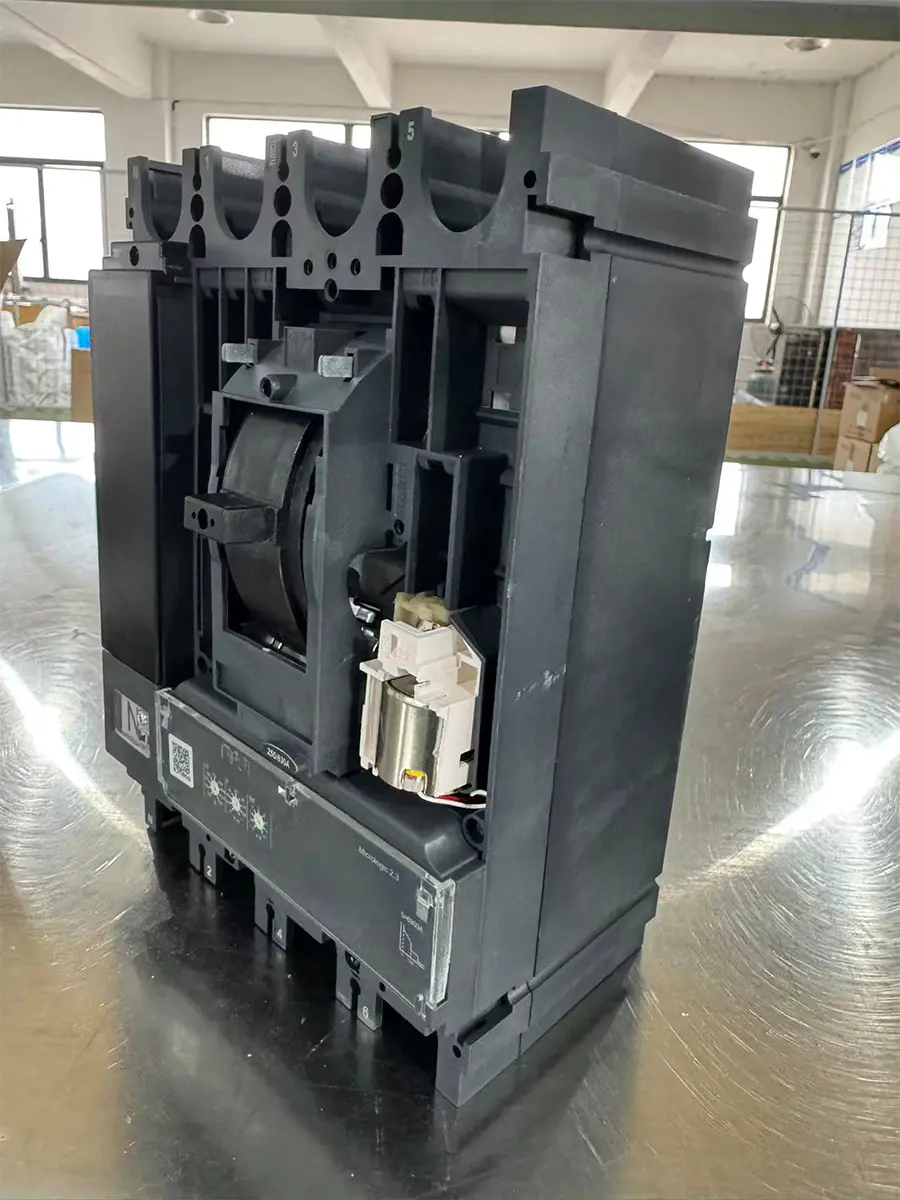

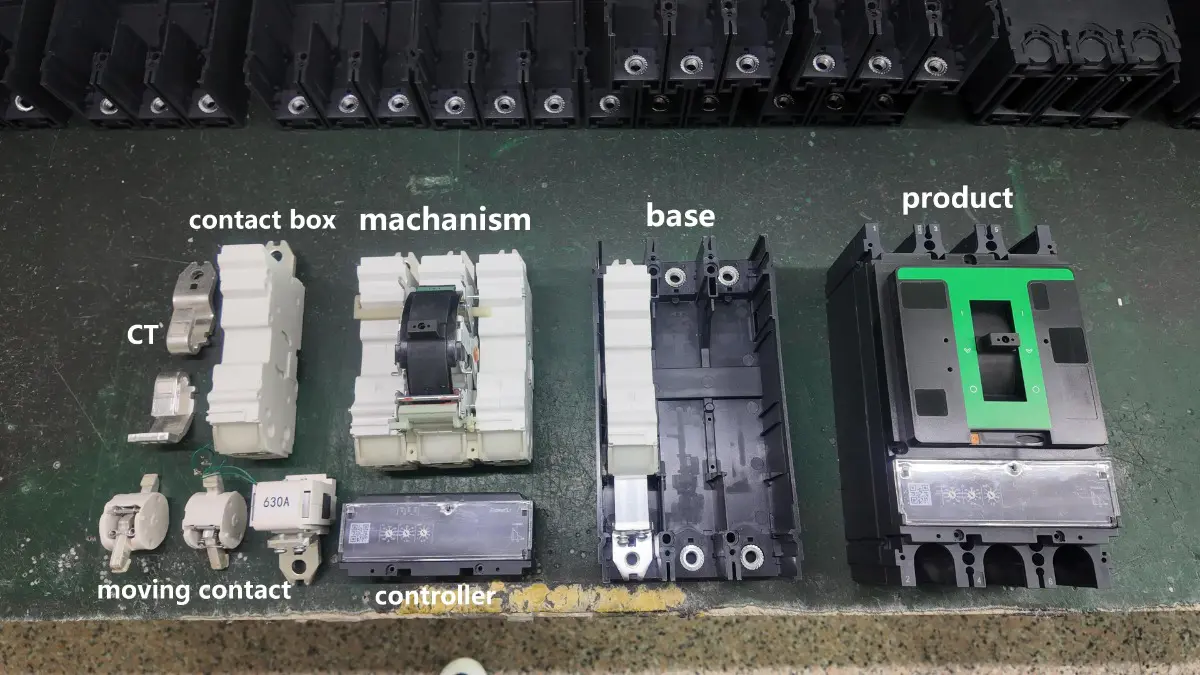

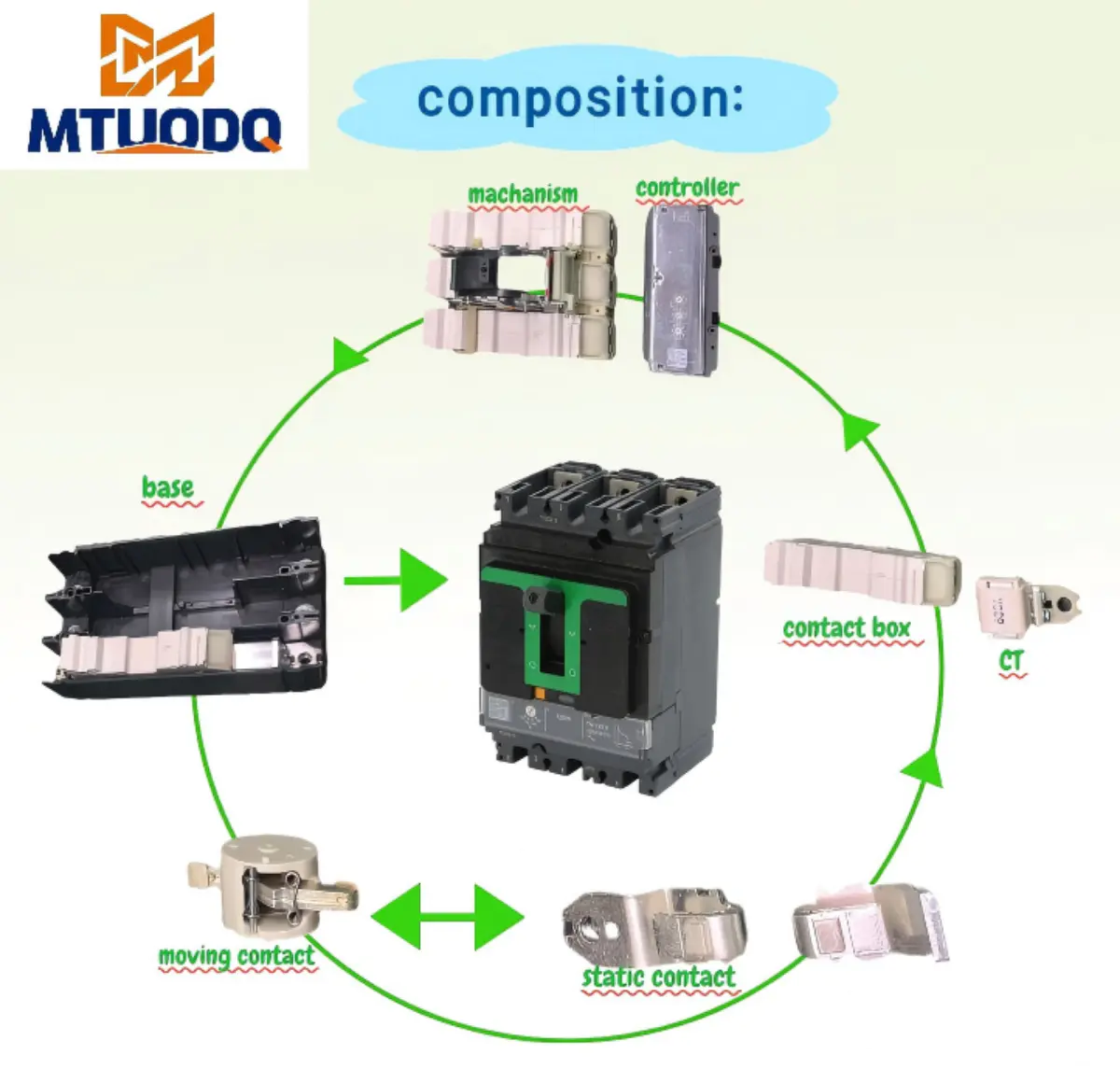

Composition And Installation

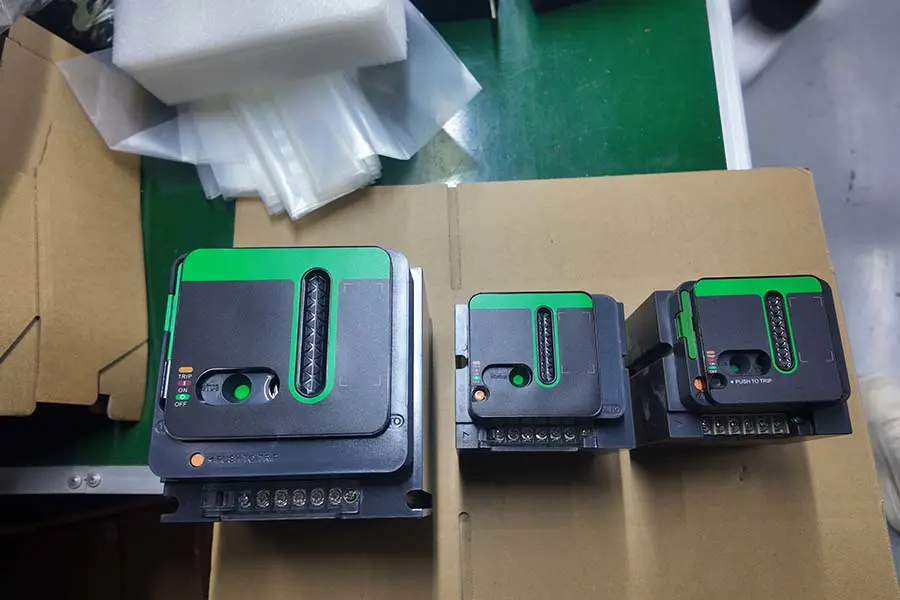

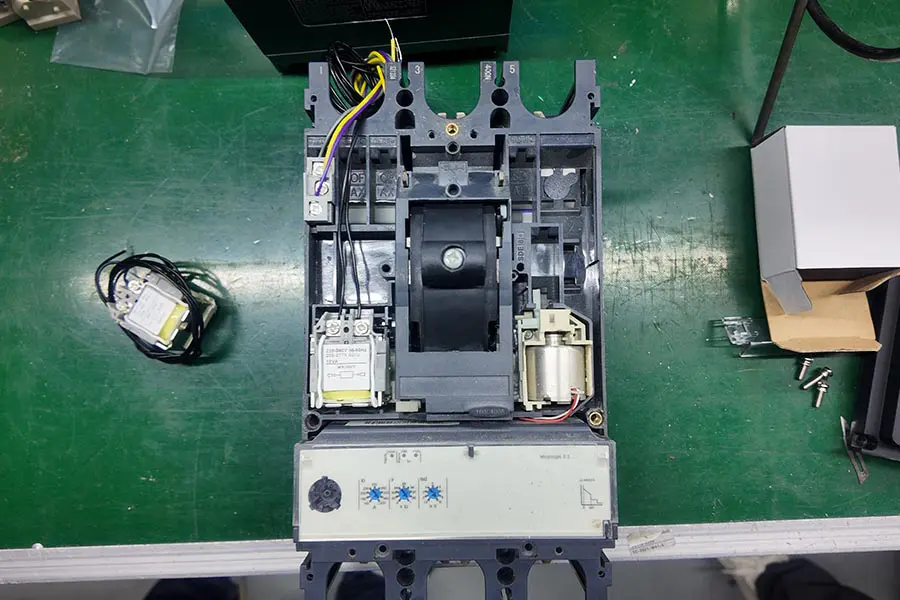

NSX Accessories And Assembly

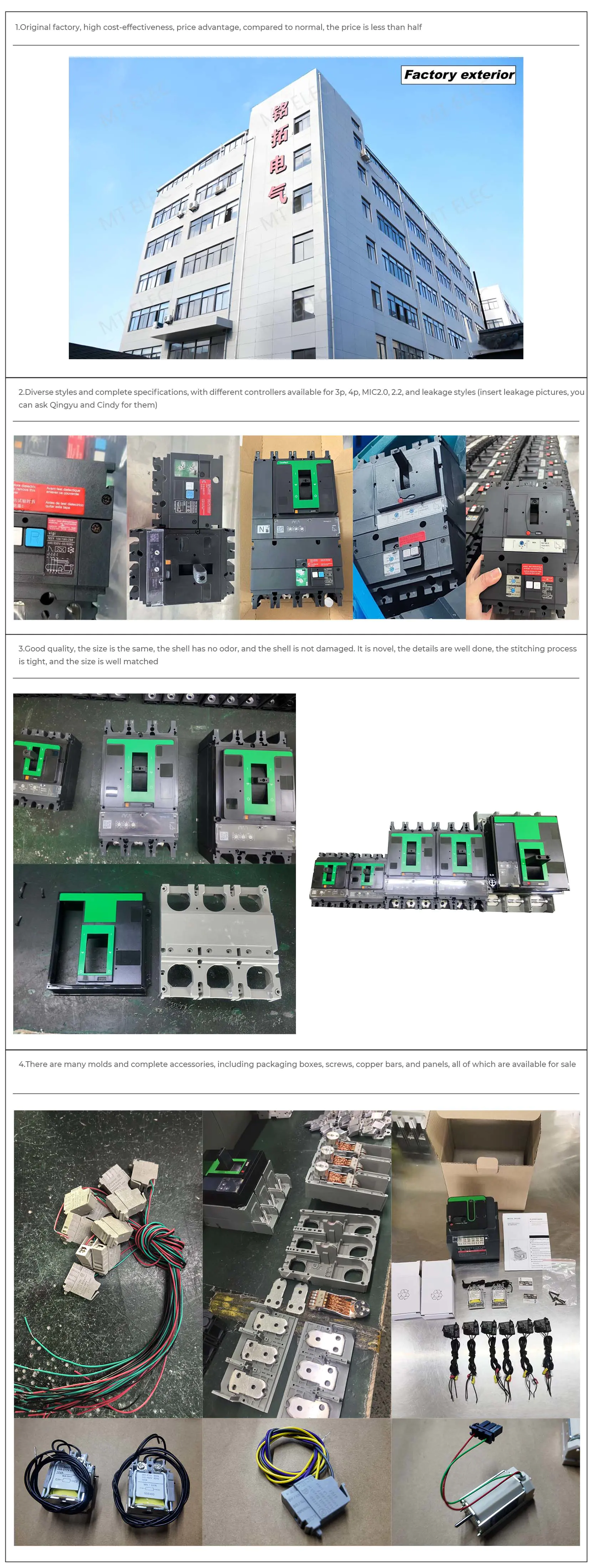

Same Style And Quality MCCB

Proteksyon ng labis na karga

Gumamit ng mga thermal component (bimetallic strips) o mga electronic release device para subaybayan ang kasalukuyang.

Kapag ang kasalukuyang ay lumampas sa itinakdang halaga at tumatagal sa isang tiyak na tagal ng panahon, ang thermal element ay yumuyuko dahil sa init (o ang electronic unit ay nagpapadala ng signal), na nagpapalitaw ng mekanikal na mekanismo upang idiskonekta ang circuit at maiwasan ang circuit mula sa overheating.

Proteksyon ng short circuit

Ipinatupad sa pamamagitan ng electromagnetic release (coil at iron core).

Kapag may naganap na short circuit, ang madalian na high current ay bumubuo ng isang malakas na magnetic field, na nagtutulak sa armature na bumangga sa mekanismo ng paglabas at mabilis na nadiskonekta sa loob ng millisecond, na pinipigilan ang fault current.

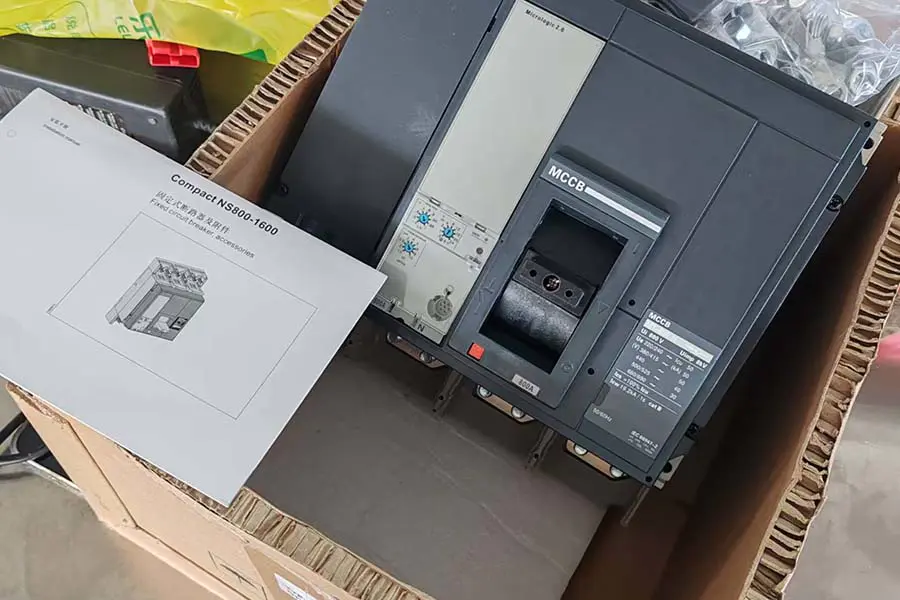

MCCB
NSX Motor Operate
MT-NSX
MT-NSX1
Composition And Installation
NSX Accessories And Assembly
Same style and quality MCCB

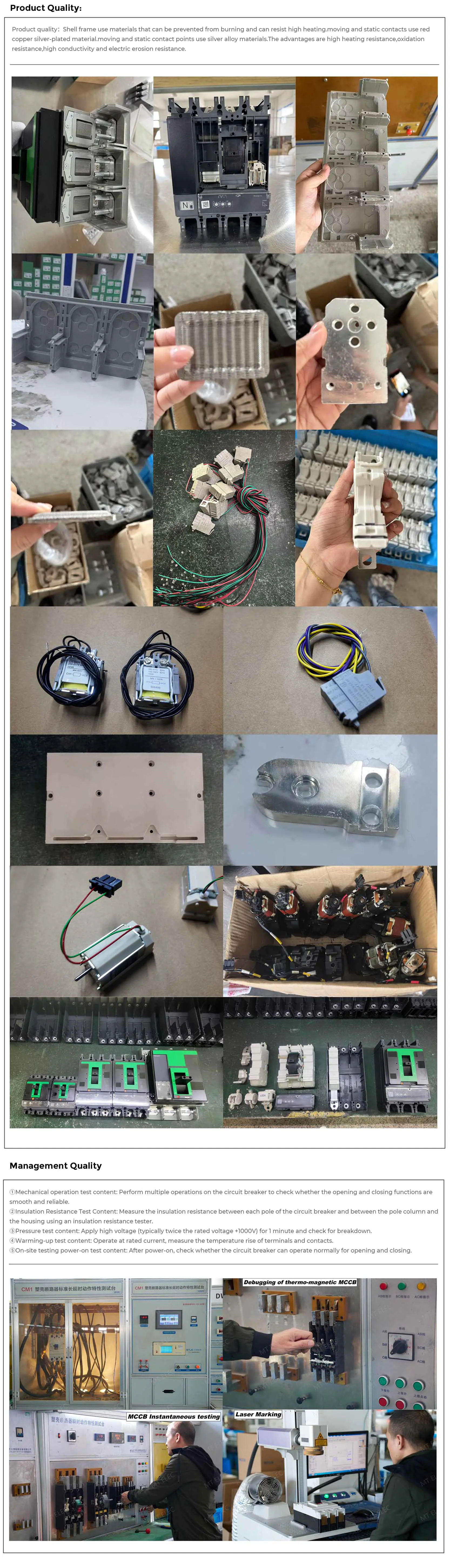

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

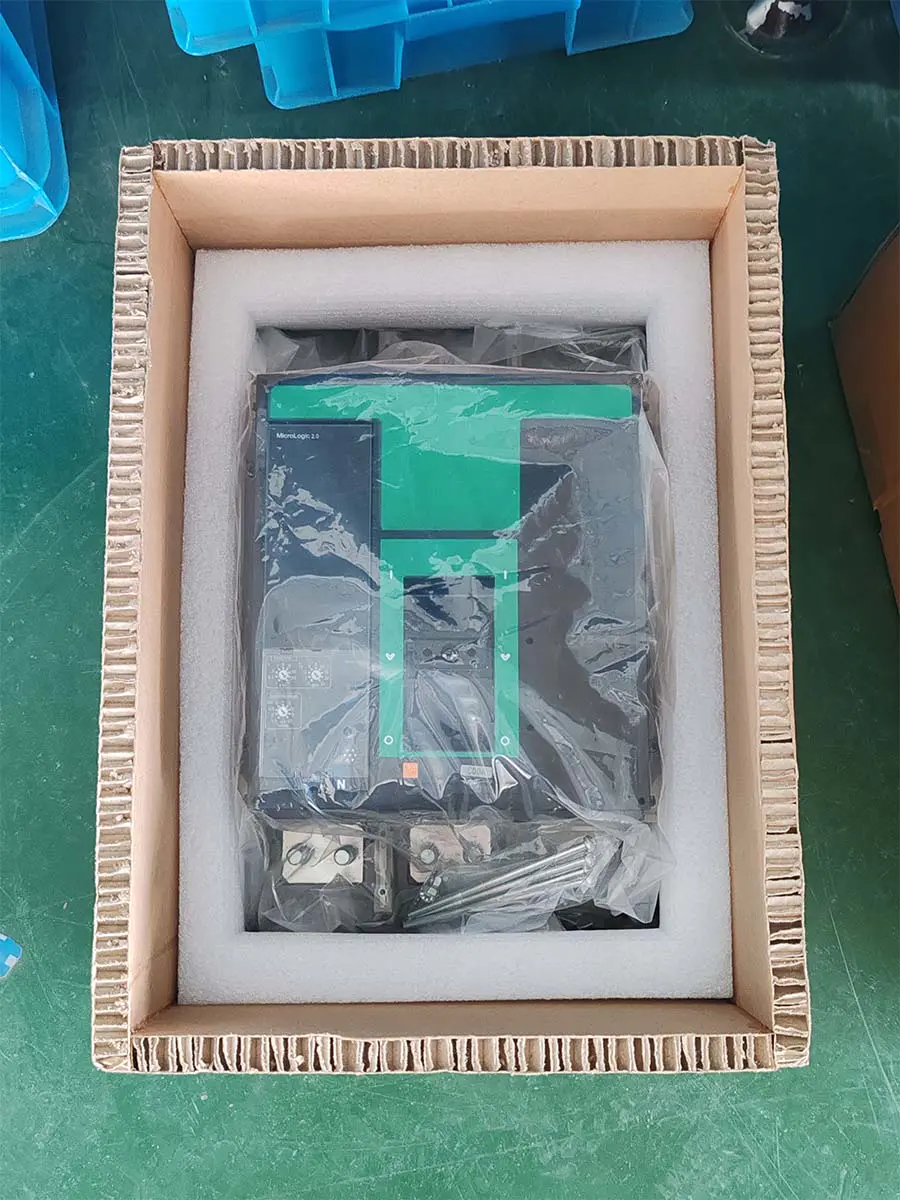

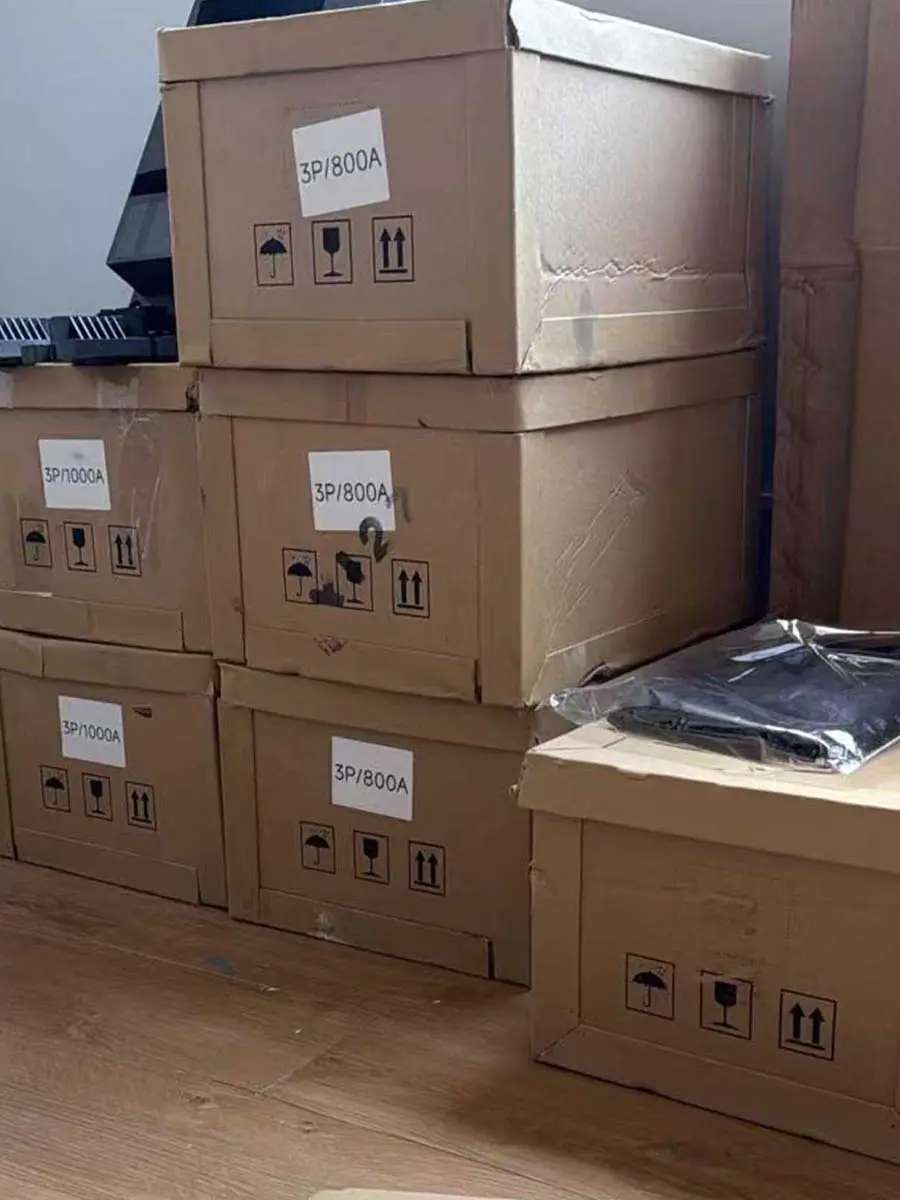

Upang matiyak ang kaligtasan sa transportasyon, ang aming mga produktong elektrikal ay iniluluwas sa mga reinforced wooden crates. Ang mga crates ay sumasailalim sa heat treatment at may markang ISPM-15, na nagbibigay-daan sa mabilis na customs clearance. Pinapadali ng nakataas na base na disenyo ang operasyon ng forklift, habang tinitiyak ng internal shock-absorbing fastening na buo ang pagdating ng mga produkto. Ang lahat ng mga exterior crates ay malinaw na may label at sumusunod sa mga internasyonal na pamantayan ng logistik.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Item No.		NSX100-250	NSX400-630
Bilang ng mga poste		3P, 4P
Kontrolin	Manwal	na may toggle na may direkta o pinahabang rotary handle
Mga koneksyon	Naayos na	mga koneksyon sa harap
Naayos na	Plug-in	mga koneksyon sa harap/rear connections
Mga katangiang elektrikal (bawat IEC60947 at EN60947-2)
Na-rate ang kasalukuyang	Sa(A)	16,25,32,40,50,63,80,100,125,160,200,250	400,500,630
Na-rate na boltahe ng pagkakabukod	Ui(V)	800
Ang na-rate na salpok ay makatiis ng boltahe	Uimp(kV)	8
Na-rate na boltahe sa pagpapatakbo	Ue(V)	AC 50/60Hz,690
Kategorya ng paggamit		A
Pagsira sa mga antas ng kapasidad		F, N, H
Breaking capacity (kA rms) AC 50/60 Hz 380/415 V	Icu	36, 50, 70
Ang kapasidad ng pagsira ng serbisyo (kA rms) AC 50/60 Hz 380/415 V	Ics	36, 50, 70
Pagganap ng operasyon	Mekanikal	20000	10000
	Electrical	10000	5000
Proteksyon		TMD, Micrologic
Mga pantulong na indikasyon at kontrol
Pantulong na switch
MX Shunt coil		■
MN under-voltage coil		■

Modelo		MTEZC-100	MTEZC-125	MTEZC-250	MTEZC-400	MTEZC-630
Kasalukuyang shell	Inm(A)	100A	125A	250A	400A	630A
Na-rate na boltahe sa pagtatrabaho	Ue(v)	AC415/550V
Rated Insulating Boltahe	Ui(v)	690V
Ang na-rate na salpok ay makatiis ng boltahe	Uimp(kv)	6kV
Bilang ng mga poste		2P / 3P / 4P	3P	2P / 3P / 4P	3P / 4P	3P / 4P
Na-rate na limitasyon short-circuit breaking capacity Icu (kA) o-co	415V	30-100 / 7.5-100	10-100	36-85 / 18-85	36-70	36-70
	550V	10-20 / 2.5-20	5-20	10-25 / 5-25	36-50	36-50
Rated running short-circuit breaking capacity Ics (kA)	110-400V	50% ICU / 25-50% ICU	50%ICU	50%ICU / 50%ICU	100%(220-415V)	100%(220-415V)
Rated running short-circuit breaking capacity Ics (kA)	415-550V	25%ICU / 25-50%ICU	50%ICU	50%ICU / 50%ICU	50%(440V)	50%(440V)
tibay	Mekanikal	13000	13000	10000	10000	10000
tibay	Electrical	4000	4000	5000	4000	3000
