Paglalarawan:

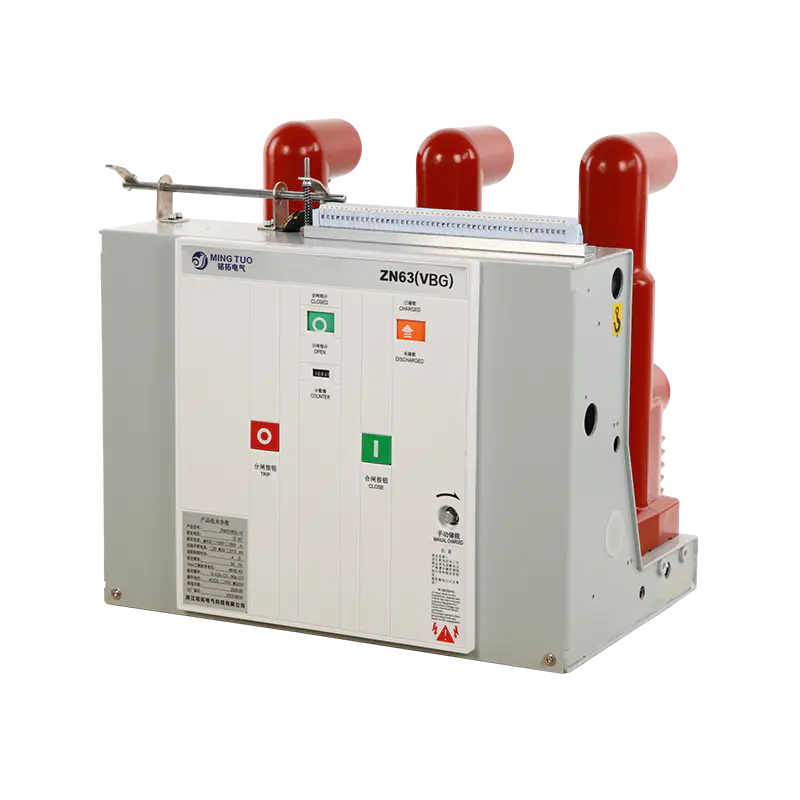

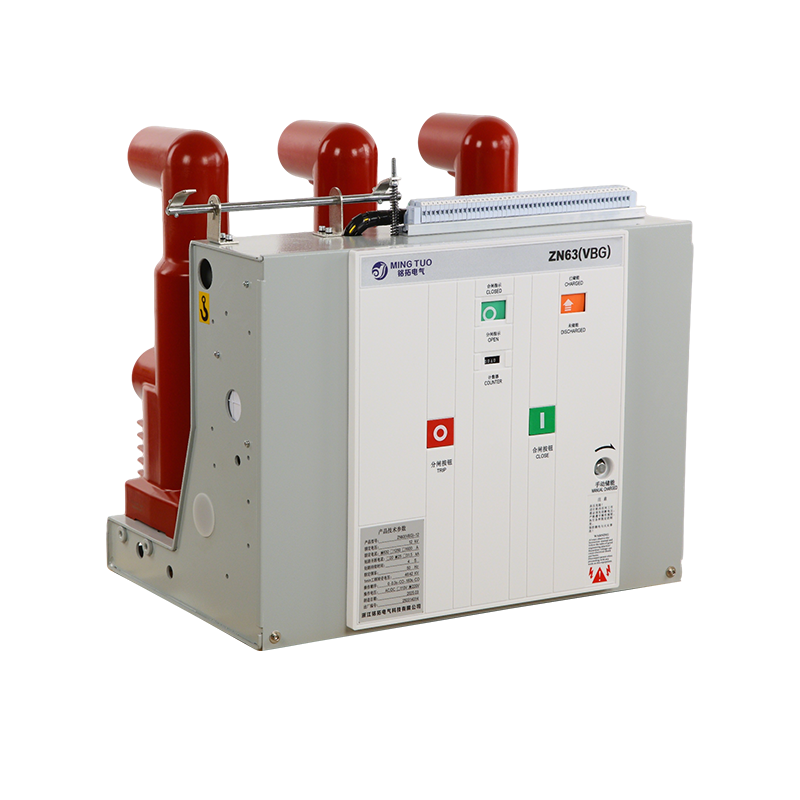

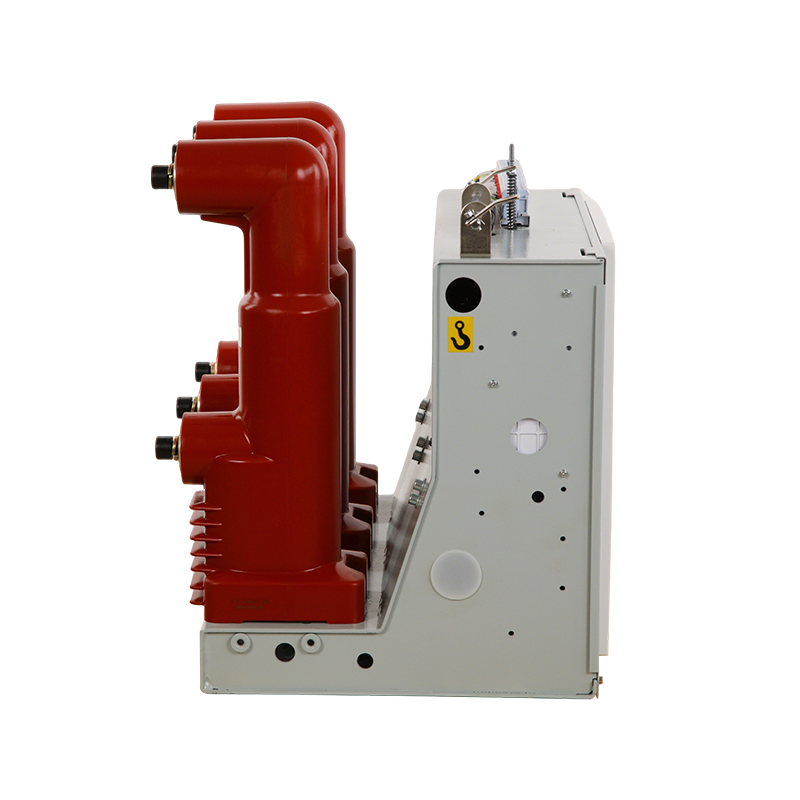

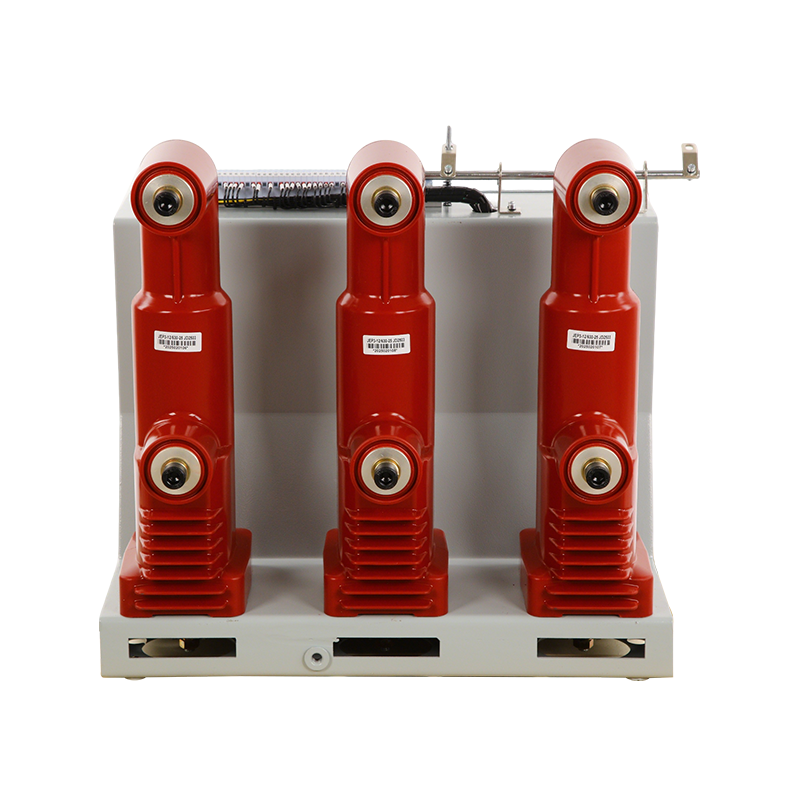

Ang MINGTUO 12kV Indoor Vacuum Circuit Breaker (VCB) ay partikular na idinisenyo para sa mga medium-voltage switchgear application, na nagbibigay ng mataas na pagganap na proteksyon at kontrol para sa industriya, komersyal, at mga sistema ng kuryente sa imprastraktura. Na-rate sa 1250A, ang breaker na ito ay angkop para sa parehong fixed at drawout na pag-install, na nag-aalok ng matatag na kakayahan sa fault-interruption, mahabang buhay ng pagpapatakbo, at advanced na mga tampok sa kaligtasan. Tinitiyak ng compact at modular na disenyo nito ang maaasahang operasyon habang pinapasimple ang mga pamamaraan sa pagpapanatili at pag-install.
Ang medium-voltage na panloob na vacuum circuit breaker na ito ay nag-aalok ng kumpletong solusyon para sa ligtas, maaasahan, at mahusay na pamamahagi ng kuryente. Ang nababaluktot na pag-install nito, advanced na teknolohiya ng vacuum interruption, mahabang buhay ng serbisyo, at mga komprehensibong feature ng proteksyon ay ginagawa itong angkop para sa malawak na hanay ng mga pang-industriya, komersyal, at kritikal na mga aplikasyon sa imprastraktura.
Mga Application:
Ang mga MINGTUO VCB ay mahahalagang bahagi sa medium-voltage na mga electrical system, na nagbibigay ng parehong kontrol at proteksyon sa iba't ibang mga sitwasyon:
Power Generation:
Proteksyon ng generator at kontrol sa output sa mga thermal at hydropower na halaman
Pagsasama sa solar at wind energy system
Pantulong na pamamahagi ng kapangyarihan para sa mga kagamitan sa planta
Mga Network ng Transmisyon at Pamamahagi:
Proteksyon ng mga substation feeder at distribution transformer
Pangunahing unit ng singsing at mga aplikasyon sa panloob na switchgear
Fault isolation sa urban at industrial power distribution
Mga Sistemang Pang-industriya:
Mataas na kapasidad na proteksyon ng motor sa mga planta ng bakal at pagmamanupaktura
Pag-iingat ng mga transformer at rectifier sa mga pasilidad ng kemikal
Underground at surface power distribution sa mga operasyon ng pagmimina
Imprastraktura at Pampublikong Serbisyo:
Mga sistema ng supply ng kuryente sa tren at metro
Airport, ospital, at data center backup power protection
Mga parkeng pang-industriya at komersyal na gusali pamamahagi ng kapangyarihan
Malupit o Espesyal na Kapaligiran:
Offshore platform electrical system
Mga operasyon sa pagmimina sa disyerto at mga pag-install ng matinding klima
Mga substation na may mataas na altitude na nangangailangan ng matatag at maaasahang mga breaker
 |  |  |  |
 |  |
Sa ilalim ng normal na operasyon, ang mga pangunahing contact ng breaker ay nananatiling sarado, na nagbibigay-daan sa walang patid na daloy ng kasalukuyang. Sa panahon ng overload o short-circuit na mga kaganapan, ang thermal o magnetic trip mechanism ay nag-a-activate. Tinitiyak ng mekanismo ng tagsibol ang mabilis na paghihiwalay ng contact, na bumubuo ng isang kinokontrol na electric arc. Ang arko na ito ay agad na nakadirekta sa vacuum interrupter, kung saan ito ay pinalamig, hinati, at pinapatay. Inihihiwalay ng prosesong ito ang sira na seksyon, pinoprotektahan ang downstream na kagamitan, at pinipigilan ang pinsala sa pangkalahatang sistema. Ang resulta ay mabilis na fault clearance, ligtas na operasyon, at minimal na mga kinakailangan sa pagpapanatili.

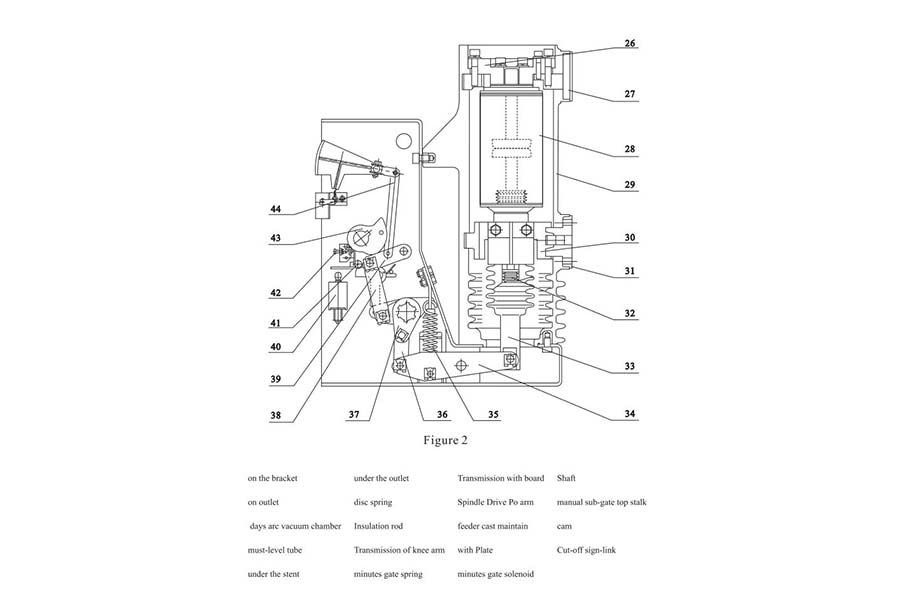

Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
1
2

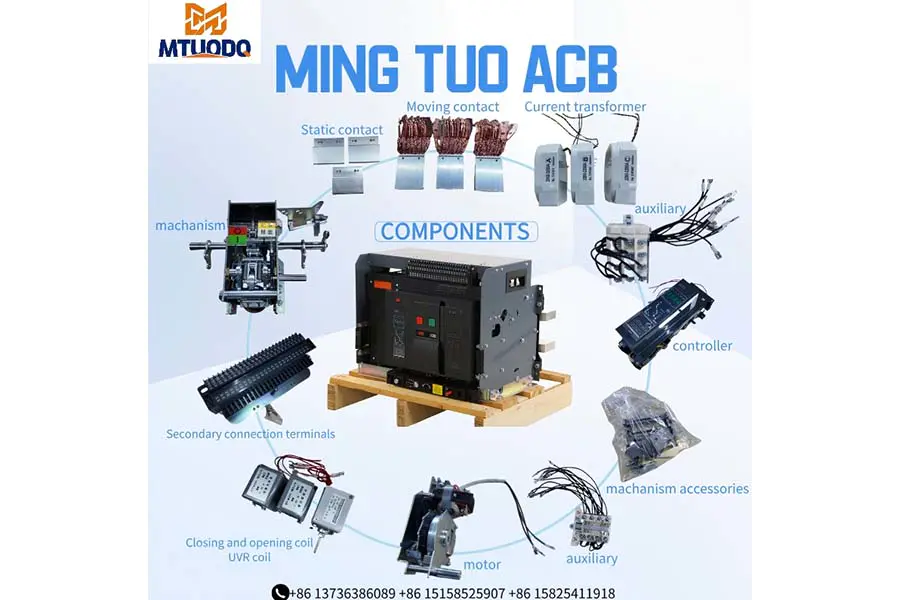

_0010_a412801fb401b68fe4de3d978b4eaae4
Upang matiyak ang kaligtasan sa transportasyon, ang aming mga produktong elektrikal ay iniluluwas sa mga reinforced wooden crates. Ang mga crates ay sumasailalim sa heat treatment at may markang ISPM-15, na nagbibigay-daan sa mabilis na customs clearance. Pinapadali ng nakataas na base na disenyo ang operasyon ng forklift, habang tinitiyak ng internal shock-absorbing fastening na buo ang pagdating ng mga produkto. Ang lahat ng mga exterior crates ay malinaw na may label at sumusunod sa mga internasyonal na pamantayan ng logistik.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Hindi | item | Mga yunit | Bilangin ang halaga |
| 1 | Ang rated boltahe | - | 12 24 35 |
| 2 | Ang rated boltahe (short-term frequency tolerance 1min) | kV | 42 |
| 3 | Ang rated boltahe tolerance lightning shocks peak | - | 75 |
| 4 | Na-rate na dalas | Hz | 50 |
| 5 | Na-rate ang kasalukuyang | A | 630, 1250 |
| 630, 1250、1600、2000、2500、3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | Rated short open circuit kasalukuyang | kA | 20/25, 31.5, 40 |
| 7 | Ang rated boltahe short tolerance | kA | 20/25, 31.5, 40 |
| 8 | Na-rate na maikling tagal | s | 4 |
| 9 | Na-rate ang kasalukuyang peak tolerance | kA | 50/63,80,100 |
| 10 | Na-rate ang kasalukuyang pagsasara ng short-circuit | kA | 50/63,80,100 |
| 11 | Ang pangalawang circuit frequency boltahe tolerance 1min) | V | 2000 |
| 12 | Ang rate na singleback capacitor ay nagtakda ng bukas na kasalukuyang circuit | A | 630/400 (40kA 800/400) |
| 13 | Ang rate na kapasitor ay nagtakda ng malapit na mga alon | kA | 12.5 (frequency na hindi hihigit sa 1000Hz) |
| 14 | Oras ng break-brake (rated na boltahe) | ms | ≤50 |
| 15 | Oras ng feeder (rated na boltahe) | ms | ≤100 |
| 16 | Buhay na mekanikal | - | 20000 |
| 17 | Na-rate ang kasalukuyang open circuit times (life) | Nagpapalit | 20000 |
| 18 | Rated short-circuit kasalukuyang bukas na circuit | - | 50(40kA≤30) |
| 19 | Ang dynamic at static na contact ay nagbibigay-daan sa kapal ng pagsusuot | mm | 3 |
| 20 | Ang rated operating boltahe feeder | - | - |
| 21 | Ang rated boltahe break-brake operations | V | AC110/220 DC110/220 |
| 22 | Imbakan ng motor rated boltahe | - | - |
| 23 | Rating ng lakas ng motor ng imbakan | W | 70 |
| 24 | Oras ng imbakan | s | ≤10 |
| 25 | Makipag-ugnay sa distansya ng pagbubukas | mm | 11 ± 1 |
| 26 | Super-trip | - | 3.5 ± 0.5 |
| 27 | Pagsasara ng bounce time ng contact | ms | ≤240(A≤3) |
| 28 | Mga three-phase point, nagsasara sa iba't ibang yugto ng sekswal | - | ≤2 |
| 29 | Average na bilis ng gate (contact separation-6mm) | m/s | 0.9–1.2 |
| 30 | Average na bilis ng pagsasara (6mm-contact closure) | m/s | 0.5–0.8 |
| 31 | Nangunguna sa electric circuit resistance | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Presyon ng contact feeder ng contactor | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA) |
| 33 | Ang na-rate na pagkakasunud-sunod ng pagpapatakbo | - | Mga puntos - 0.3s - at mga puntos 180s - at - |
