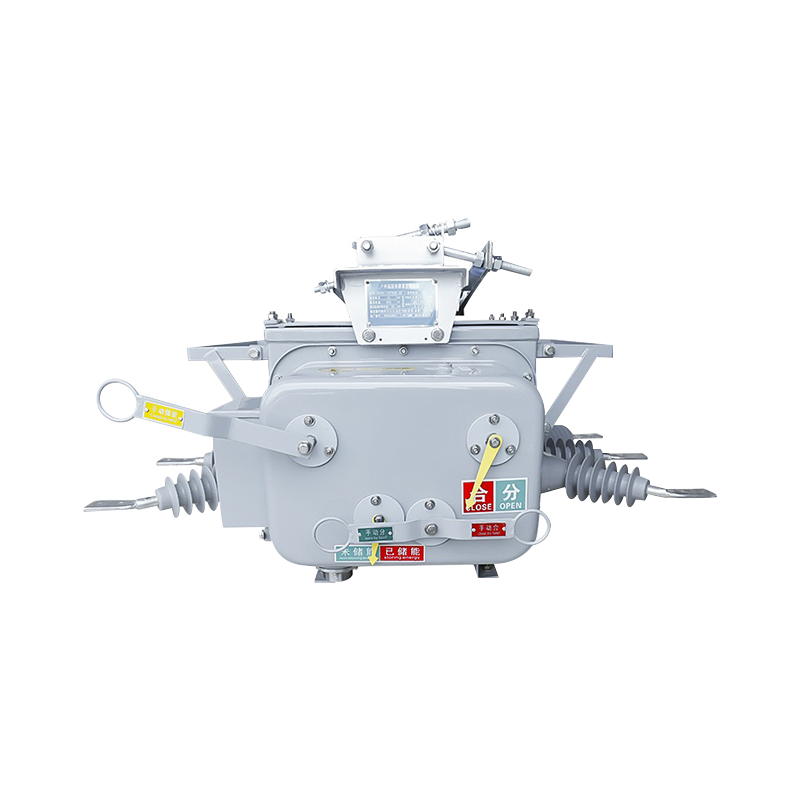

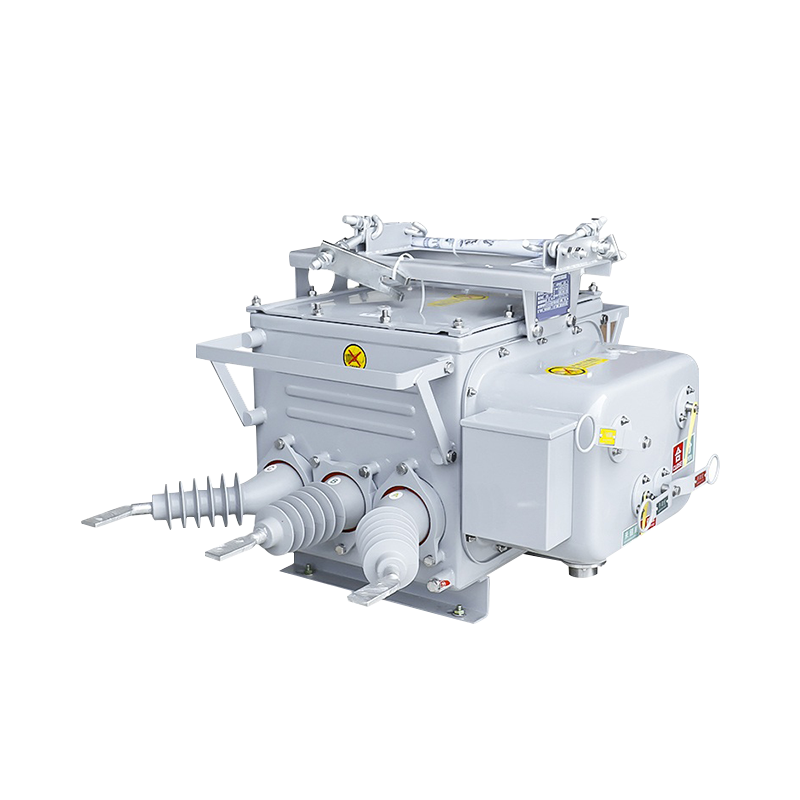

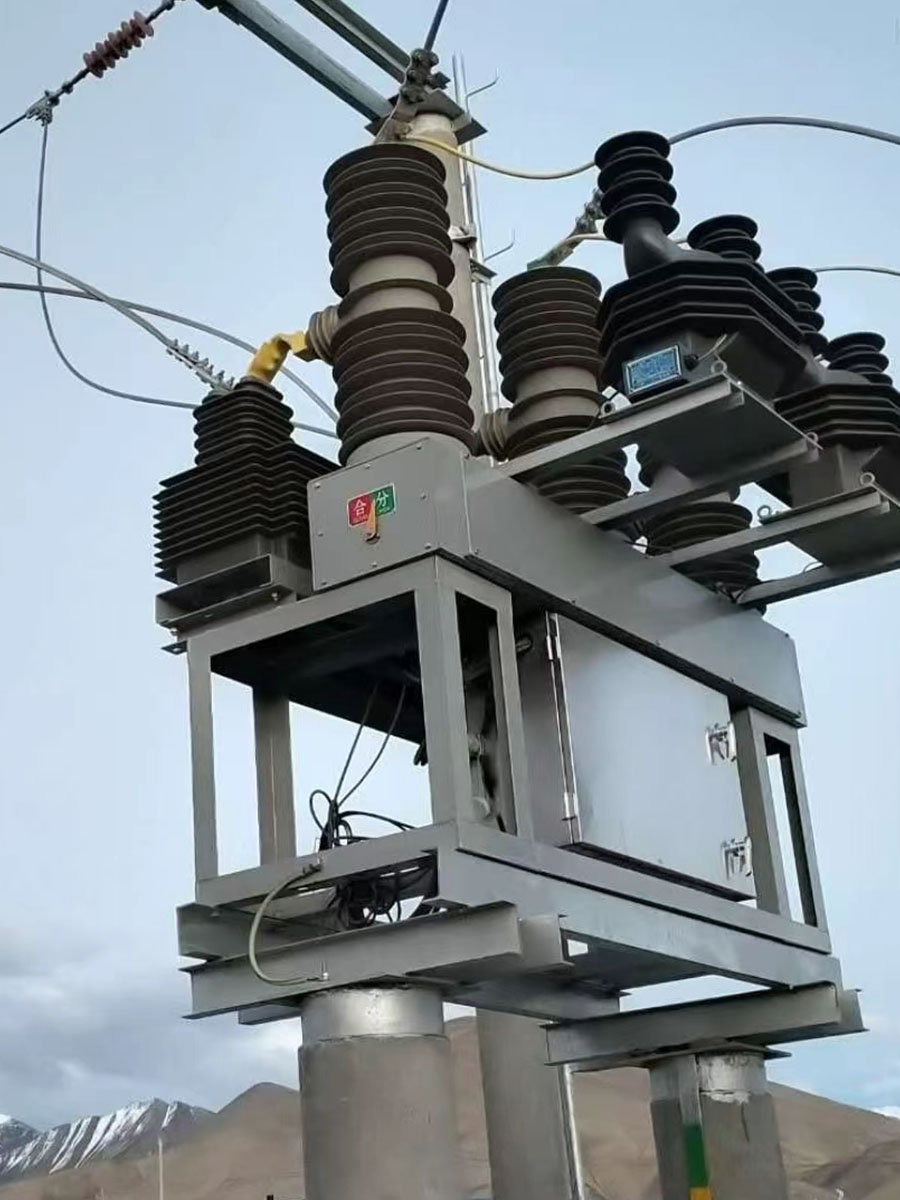

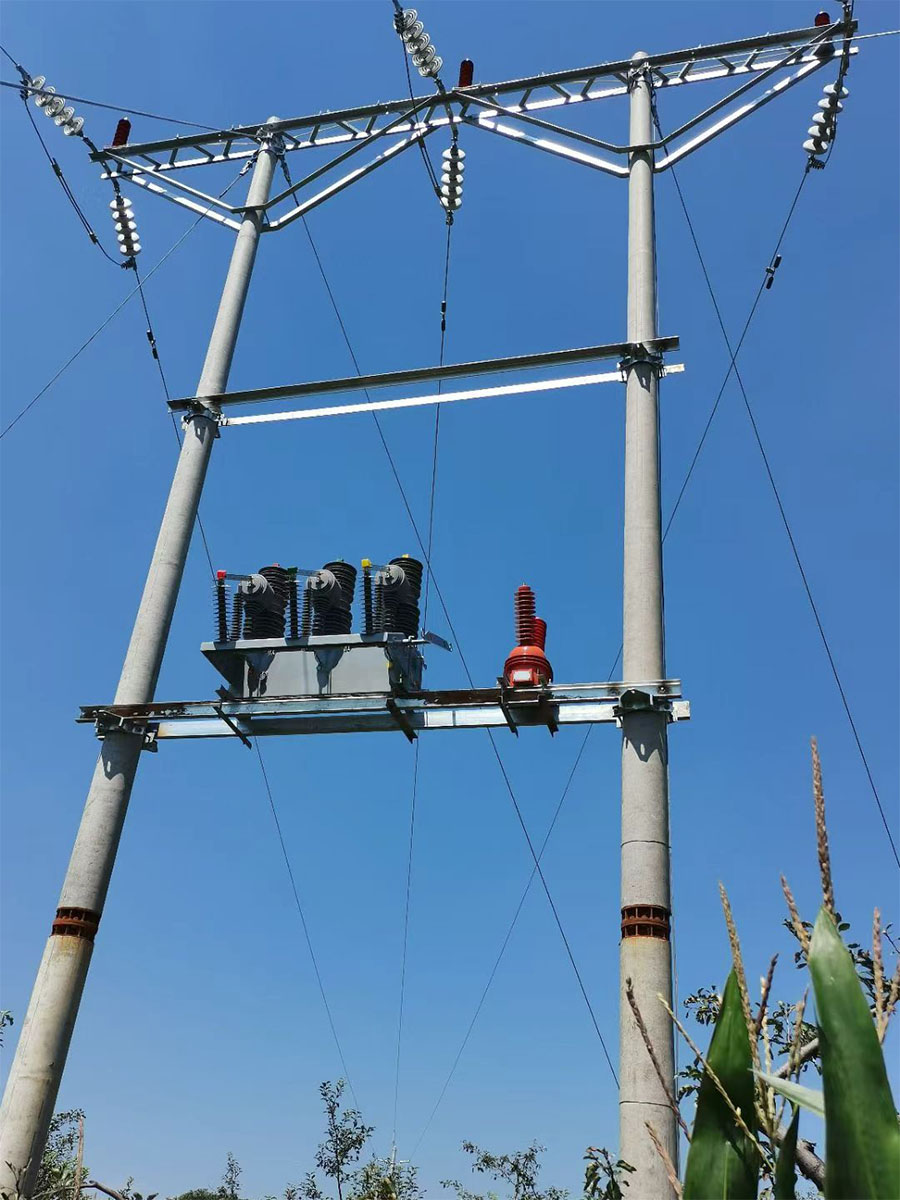

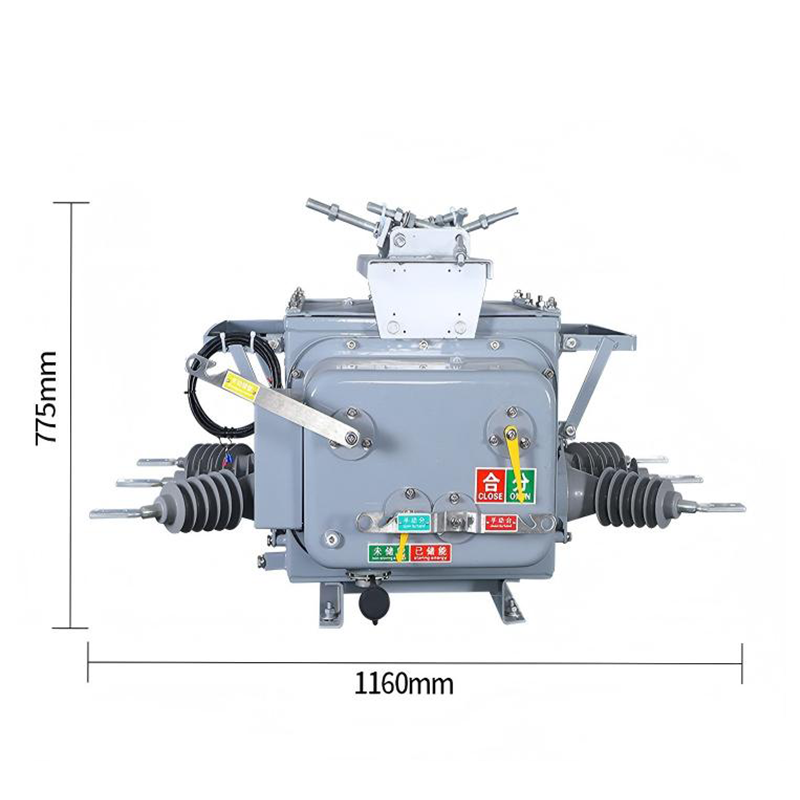

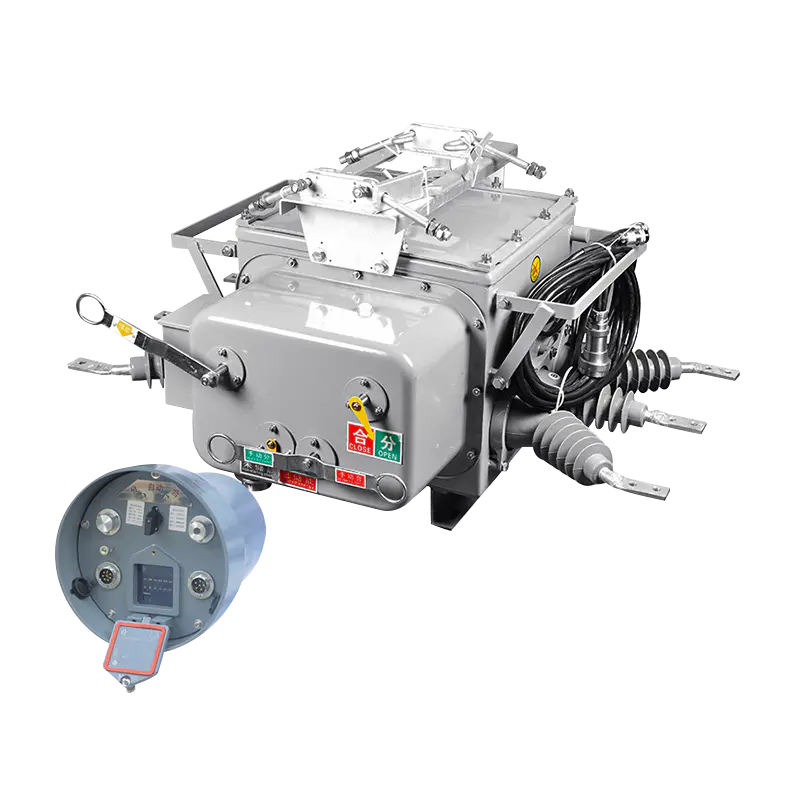

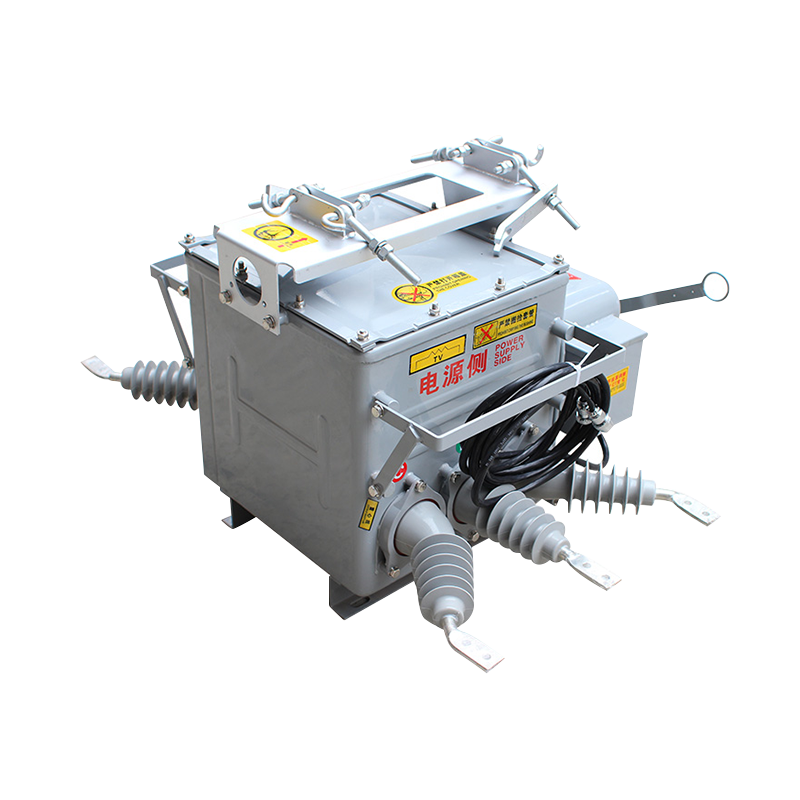

ZW20 Outdoor Vacuum Circuit Breaker para sa Pole-Mounted Medium Voltage Distribution

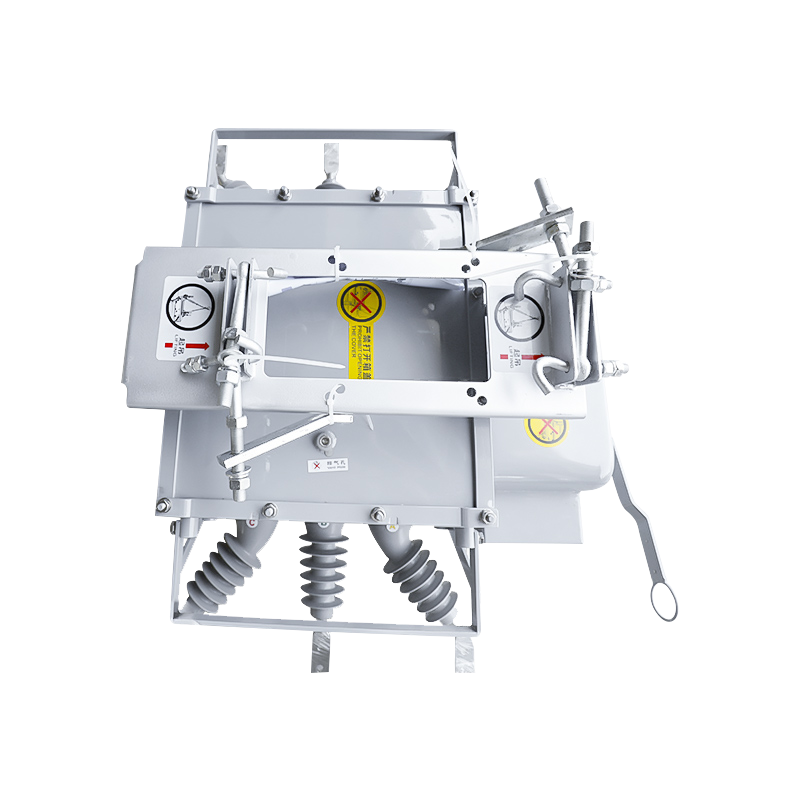

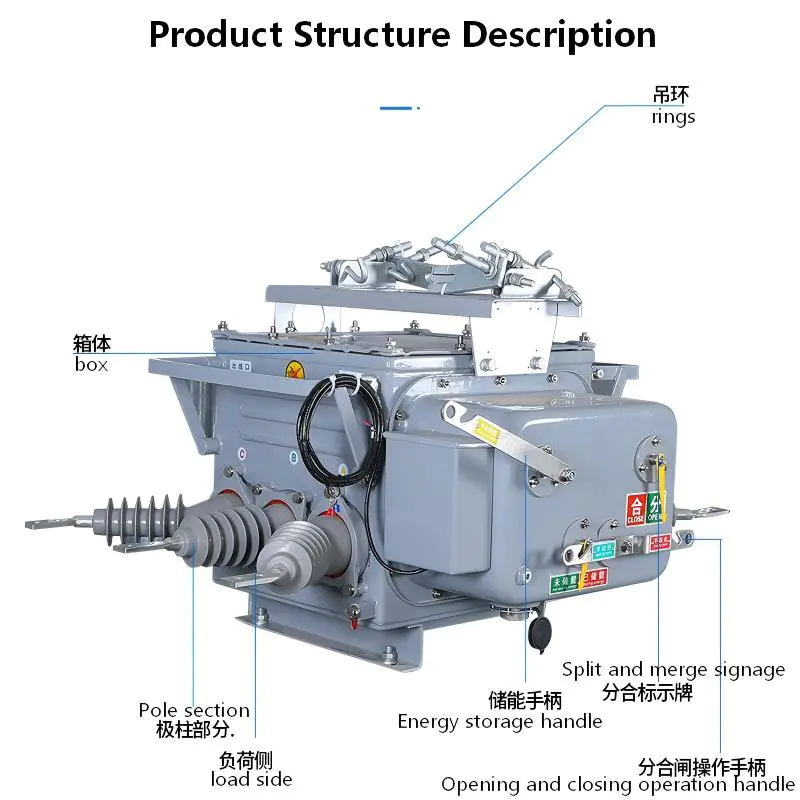

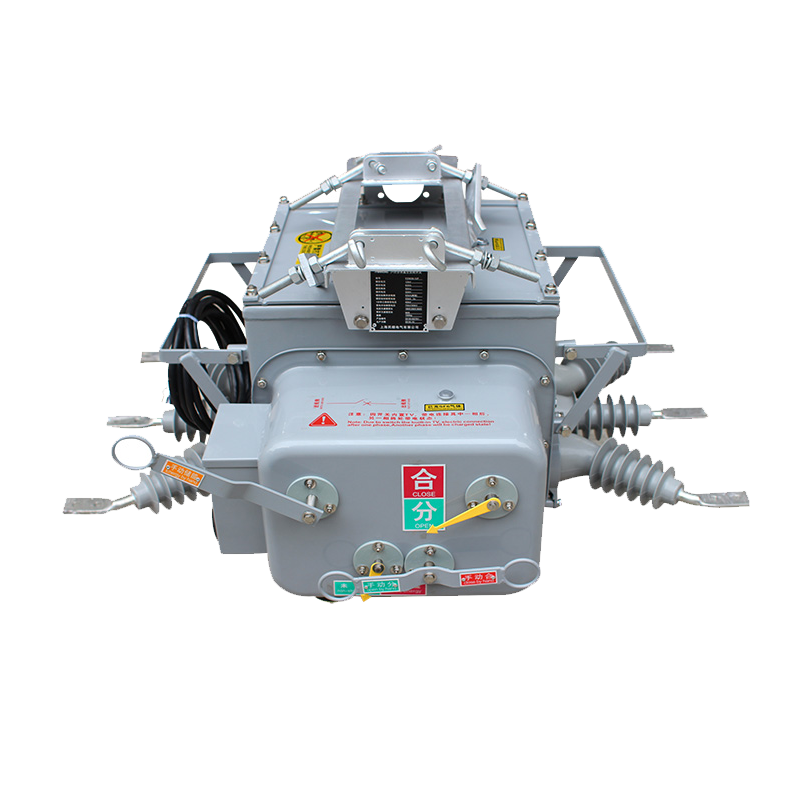

Ang circuit breaker na ito ay isang integrated outdoor intelligent power distribution device, na pangunahing nahahati sa tatlong bahagi:

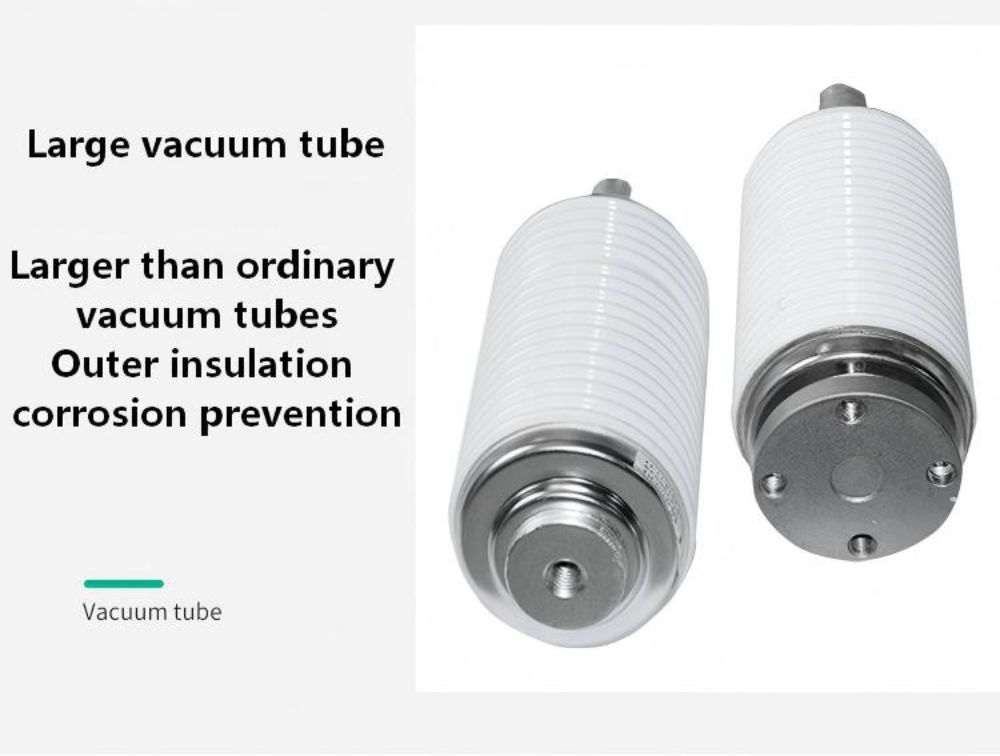

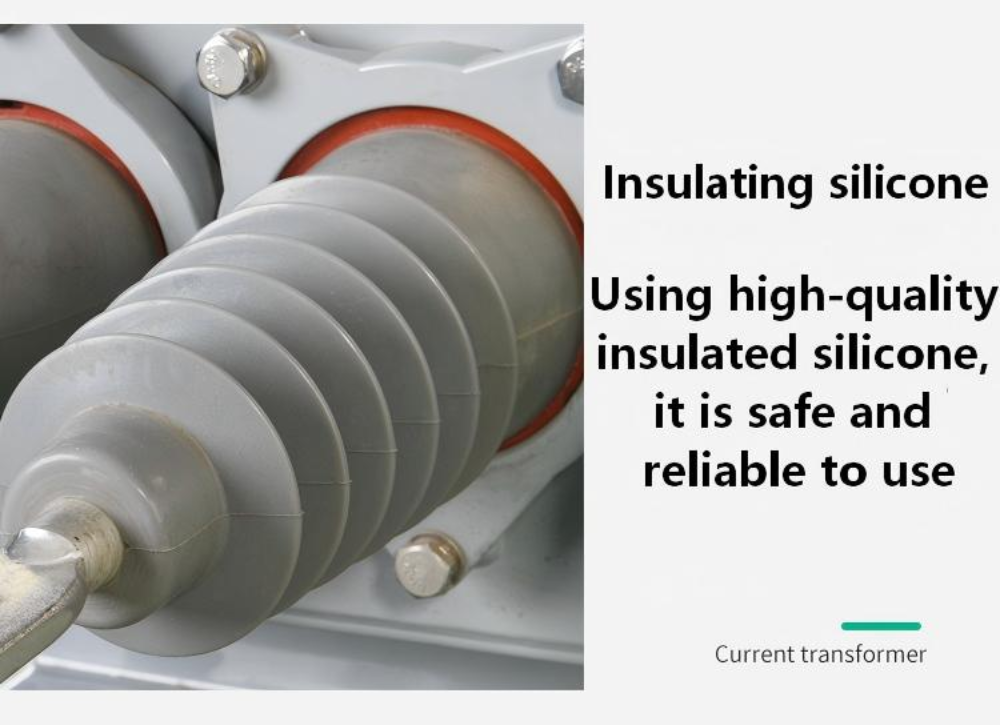

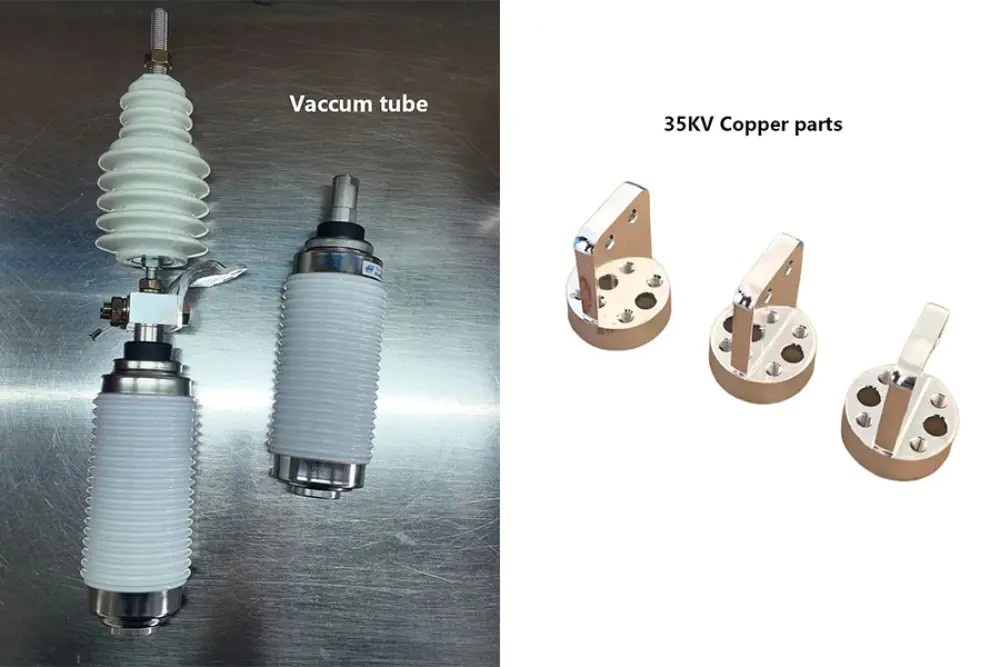

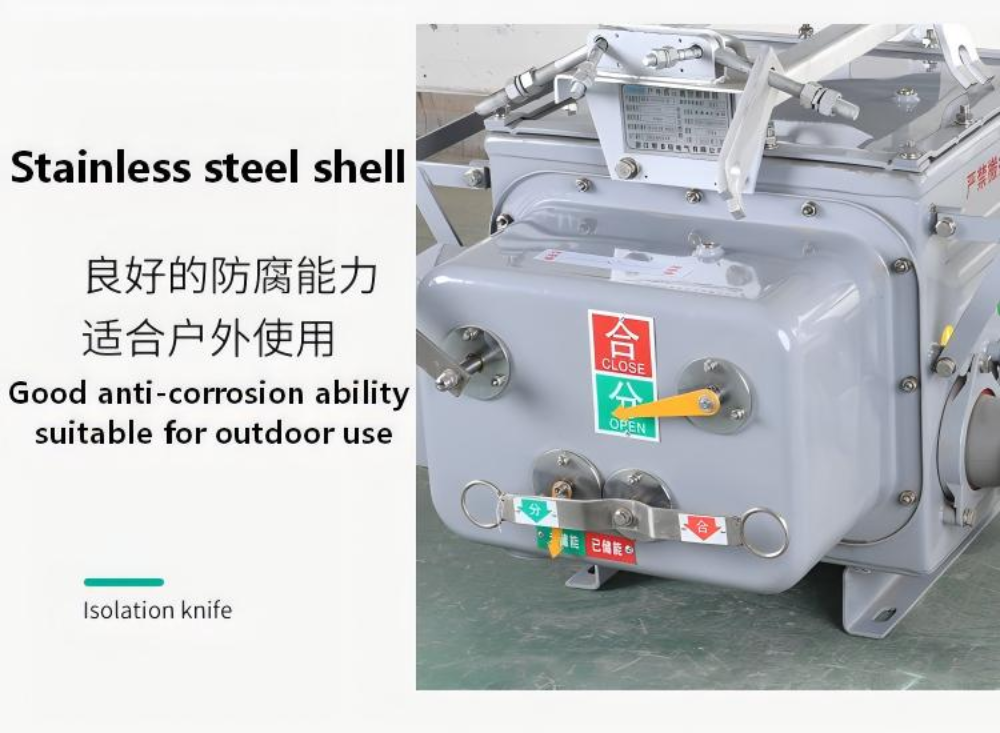

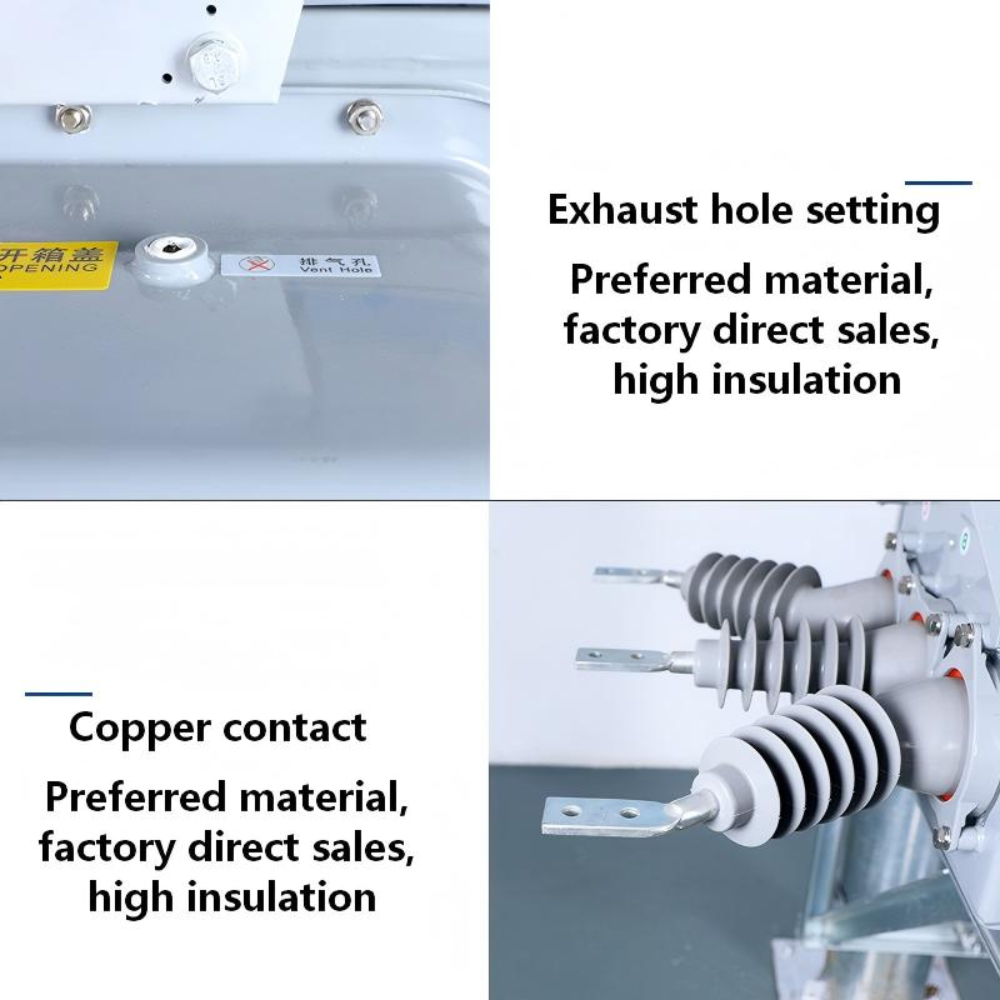

Circuit breaker body: Ito ang core ng kagamitan. Ang conductive circuit ay tiyak na konektado sa vacuum arc extinguishing chamber sa pamamagitan ng mga bahagi tulad ng mga papasok at papalabas na conductive pole, conductive clamp, atbp., upang makamit ang on/off ng kasalukuyang. Sa mga tuntunin ng pagkakabukod at pagbubuklod, ang disenyo ay katangi-tangi: ang conductive rod ay gawa sa epoxy resin at iba pang mga materyales na inihagis sa kabuuan upang matiyak ang mahusay na pagganap ng panlabas na pagkakabukod; Kasabay nito, ang shell ay gumagamit ng mature sealing technology at sealing components tulad ng "O" rings upang matiyak ang mahusay na pangkalahatang airtightness.

Mekanismo sa pagpapatakbo: Ang mekanismo ay may mga komprehensibong function, na sumusuporta sa electric energy storage at pagbubukas/pagsasara, habang pinapanatili din ang emergency function ng manual operation. Pinagsasama nito ang maraming bahagi tulad ng mga closing spring, energy storage system, release device, opening at closing coils, at auxiliary switch, at ito ang "control center" na nagtutulak ng tumpak na operasyon ng circuit breaker.

Kumpletong komposisyon ng hanay: Ang buong hanay ng mga boundary vacuum circuit breaker ay hindi isang aparato, ngunit isang sistema. Pangunahing binubuo ito ng ZW20A-12 vacuum circuit breaker, na itinugma sa FDR-02 o CH-40 intelligent controller para sa lohikal na paghuhusga, at dinagdagan ng boltahe transpormer (JDZW-10) upang magbigay ng mga signal, na bumubuo ng kumpletong solusyon na walang maintenance.

Ang pangunahing halaga ng device na ito ay nakasalalay sa intelligent at automated na mga kakayahan sa paghawak ng fault, na pangunahing nakakamit ng tatlong pangunahing function:

Awtomatikong paghihiwalay ng phase to phase short circuit: Kapag nagkaroon ng phase to phase short circuit sa linya ng sangay ng user, maaari itong mabilis na ma-trip bago ang aksyong proteksyon ng mas mataas na antas na substation at mapanatili ang naka-lock na estado, mahigpit na nililimitahan ang fault sa user side at pinipigilan itong makaapekto sa pangunahing power grid at iba pang mga user.

Awtomatikong pag-aalis ng single-phase grounding fault: Para sa single-phase grounding fault na nangyayari sa gilid ng user, maaari rin itong magkusa na awtomatikong idiskonekta at alisin ang fault. Ang prosesong ito ay napakabilis, na ginagawa itong halos hindi mahahalata sa mas mataas na antas ng substation at iba pang mga gumagamit sa parehong linya, na lubos na nagpapabuti sa pagiging maaasahan ng power supply at karanasan ng gumagamit.

Mabilis na mahanap ang fault point: Pagkatapos kumilos, maaari itong aktibong mag-ulat ng impormasyon ng fault. Ang mga tauhan ng pagpapanatili ay maaaring gumamit ng espesyal na kagamitan (tulad ng mga handheld na computer) upang mabilis na magbasa ng data sa site, tumpak na mahanap ang sanhi ng mga pagkakamali at responsableng mga user, sa gayon ay makabuluhang bawasan ang oras para sa pag-troubleshoot at pagpapanumbalik ng power supply.
