Paglalarawan:

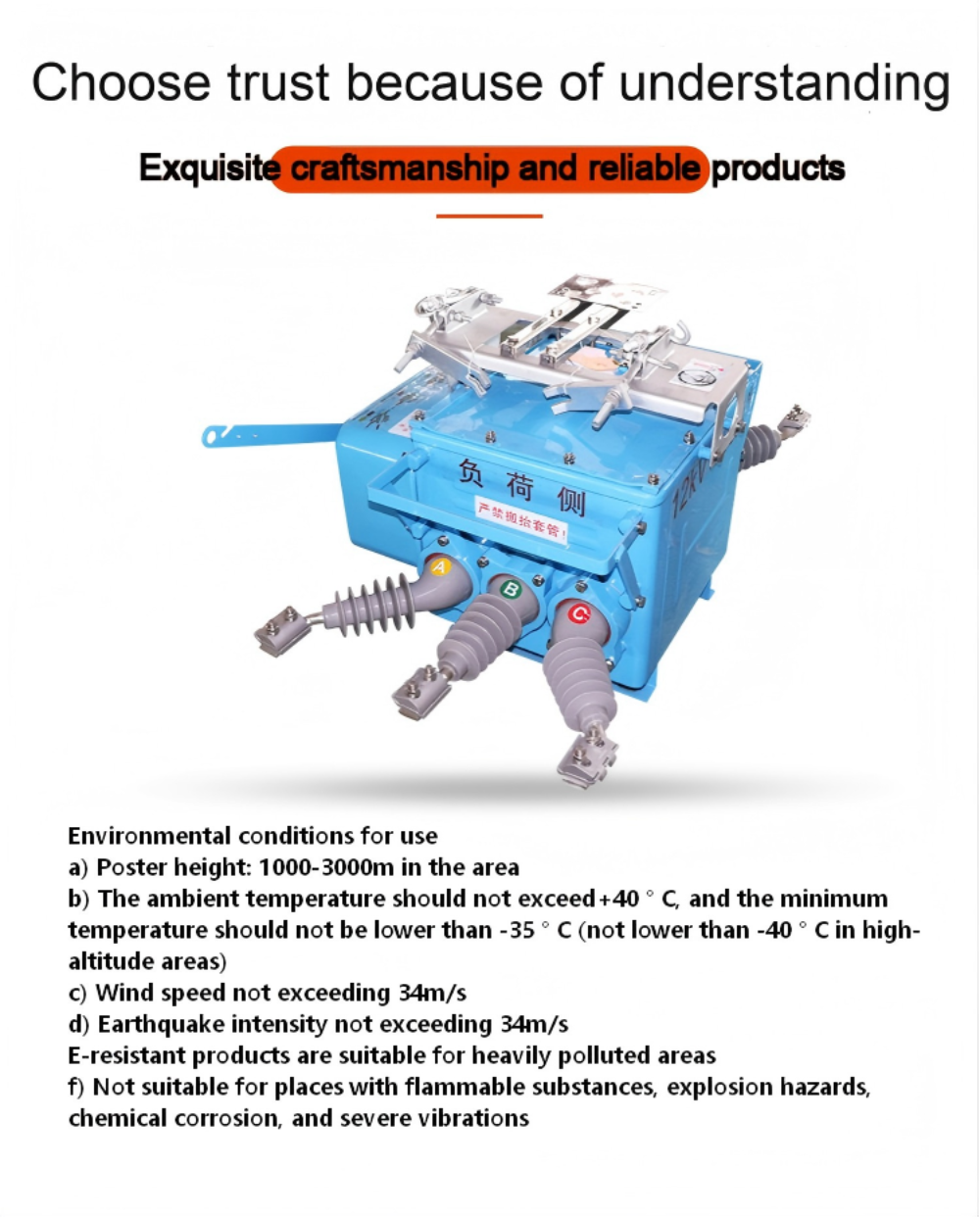

Ang ZW28 vacuum circuit breaker ay inilalapat sa labas at karaniwang naka-install sa itaas na dulo ng transformer. Ito ay kabilang sa uri ng haligi at karaniwang naka-install sa mga panlabas na poste ng utility. Mayroon ding mga floor standing installation na may mga enclosure, na kilala rin bilang column switch. Dahil maaari nitong putulin ang circuit, ito ang boundary point sa pagitan ng mataas at mababang boltahe sa itaas na dulo ng transpormer, na kilala rin bilang boundary switch. Mayroon itong overcurrent at phase loss na zero sequence na proteksyon, at gumaganap ng papel sa paglipat ng mga circuit at pagprotekta sa mga load tulad ng mga transformer.
Mga Application:

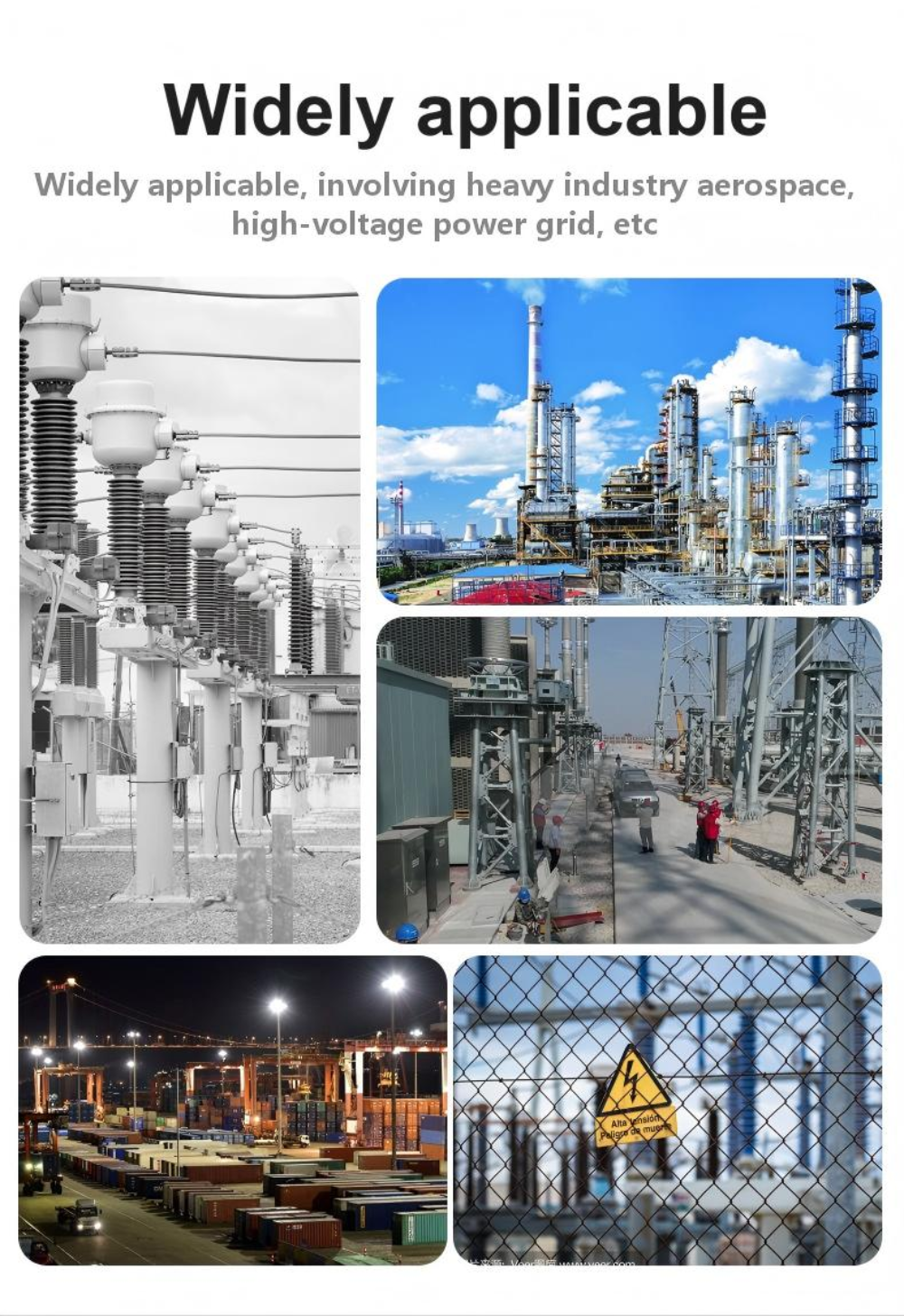

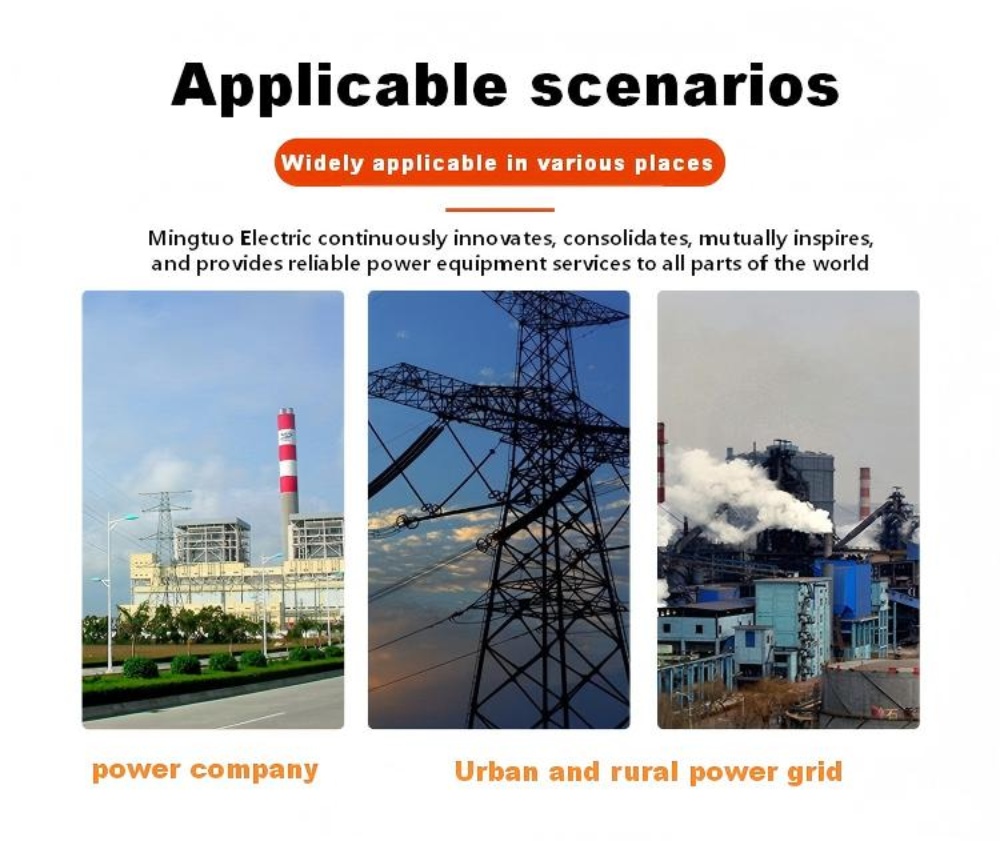

Ang ZW28 Outdoor Vacuum Circuit Breaker ay malawakang inilalapat sa:
Overhead medium-voltage na mga linya ng pamamahagi
Mga sistema ng pamamahagi na naka-mount sa poste
Mga panlabas na substation at mga punto ng proteksyon ng feeder
Mga network ng pamamahagi ng kapangyarihang pang-industriya
Renewable energy grid connection systems
Sinusuportahan ng disenyo nito ang tuluy-tuloy na operasyon sa labas habang pinapanatili ang pare-parehong pagganap ng paglipat at proteksyon ng system.
 | |
 | |

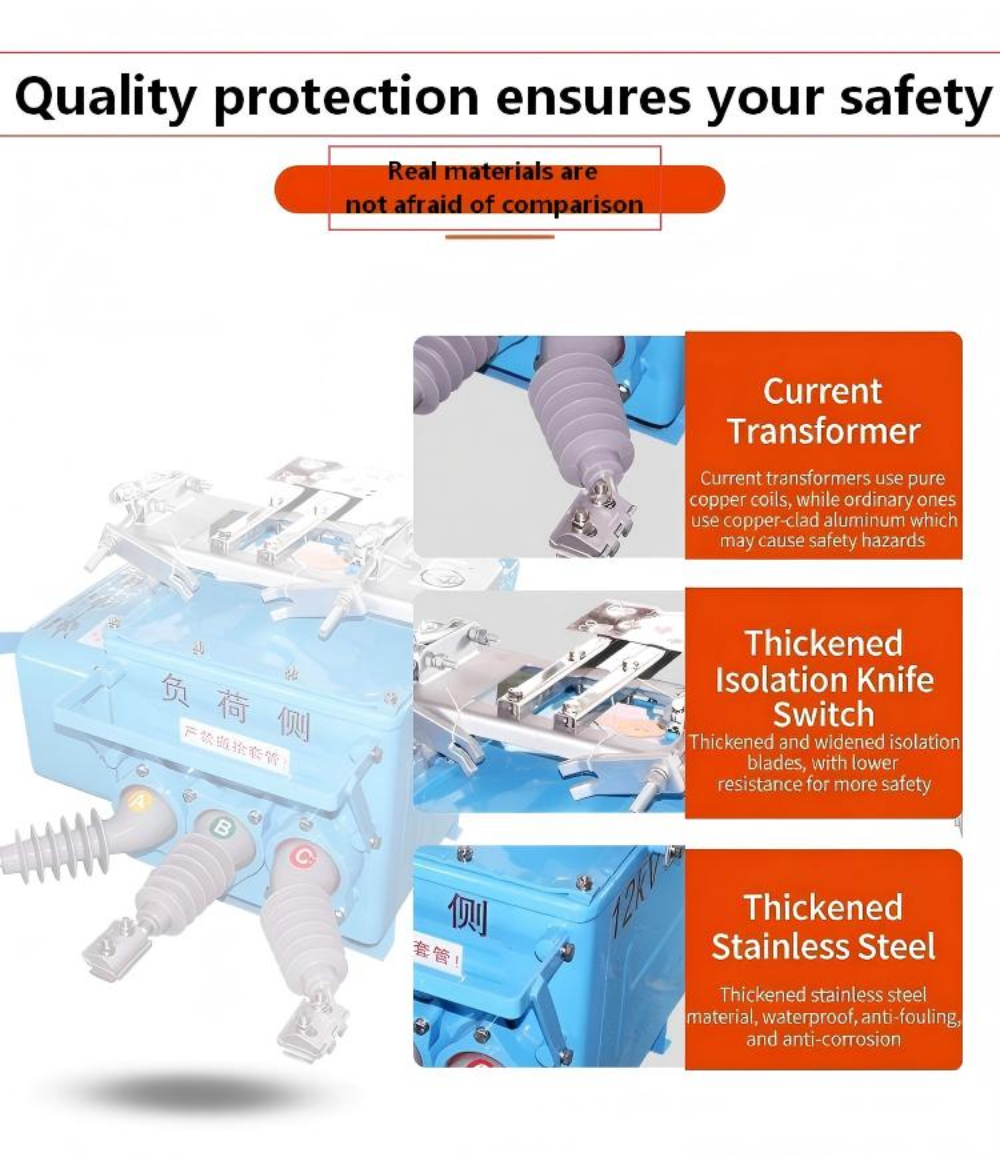

Kapag may overcurrent o short circuit sa papalabas na linya ng circuit, maaaring makita ng kasalukuyang transpormer ang kasalukuyang signal, na ipinapadala sa controller. Ang controller ay nag-isyu ng isang utos upang i-trip ang mekanismo, na nagtutulak sa mga dynamic at static na mga contact sa loob ng vacuum tube upang maghiwalay, at sa gayon ay makakamit ang pagdiskonekta at pagputol ng circuit, na gumaganap ng isang proteksiyon na papel.
| ①Maaari naming i-customize at tulungan ang mga customer sa pagpili ng naaangkop na kapasidad ng transformer batay sa site, pagsasaayos ng flow rate at cut-off na halaga |
 |
| ②We have rich production experience, professional engineers, and extensive on-site debugging and installation experience. Gumagawa kami ng higit sa 3000 mga yunit bawat taon na may maaasahang kalidad |
 |
| ③Mayroon kaming mga propesyonal na kagamitan sa pag-debug at mga tauhan ng inspeksyon |
 |
| ④Ang aming mga vacuum tube ay malalaking tubo na may conductive parts na gawa sa tanso |
| |
Upang matiyak ang kaligtasan sa transportasyon, ang aming mga produktong elektrikal ay iniluluwas sa mga reinforced wooden crates. Ang mga crates ay sumasailalim sa heat treatment at may markang ISPM-15, na nagbibigay-daan sa mabilis na customs clearance. Pinapadali ng nakataas na base na disenyo ang operasyon ng forklift, habang tinitiyak ng internal shock-absorbing fastening na buo ang pagdating ng mga produkto. Ang lahat ng mga exterior crates ay malinaw na may label at sumusunod sa mga internasyonal na pamantayan ng logistik.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable
10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
35kV high-voltage switchgear successfully energized VCB
35kV Gas-Insulated Switchgear VCB
| Kategorya ng Parameter | Pagtutukoy | Remarks |
| Na-rate na Boltahe | 12 kV | Pamantayan para sa mga network ng pamamahagi |
| Na-rate na Kasalukuyan | 400A, 630A, 1250A | Available ang mga custom na rating |
| Na-rate na Short-Circuit Breaking Current | 16 kA, 20 kA, 25 kA | |
| Na-rate na Short-Time Withstand Current | 16 kA / 4s, 20 kA / 4s, 25 kA / 4s | |
| Rated Peak Makatiis sa Kasalukuyang | 40 kA, 50 kA, 63 kA | |
| Na-rate na Antas ng Insulation | Dalas ng Power: 42 kV (1 min) / Lightning Impulse: 75 kV | |
| Buhay Mekanikal | 10,000 na operasyon | |
| Buhay ng Elektrisidad | 10,000 na operasyon (at rated current) | Pagsira ng buong kapasidad |
| Interrupter Medium | Vacuum | Selyadong ceramic na bote |
| Operating Mechanism | tagsibol | Manu-mano o de-motor |
| Kontrolin ang Boltahe | AC/DC 110V, 220V | Opsyonal 24V, 48V |
| Degree ng Proteksyon | IP67 | Angkop para sa malupit na kapaligiran |
| Mga Dimensyon (H×W×D) | 880 × 560 × 680 mm | Compact na disenyo |
| Timbang | Tinatayang 130 kg | Madaling i-install |
| Paraan ng Pag-install | Naka-mount sa poste | Paggamit sa labas |
| Temperatura sa paligid | -40°C hanggang 55°C | Malawak na saklaw ng pagpapatakbo |
| Altitude | ≤ 4000 m | Available ang high-altitude na bersyon |
