Mga Insulated Case Circuit Breaker System: Paano Gumagana ang mga Ito at Paano Pumili

Isang engineer na nagtatrabaho sa isang bagong switchboard na may mababang boltahe ay minsang inilarawan ang klasikong dilemma para sa isang 1,600 A feeder: isang molded case breaker na halos hindi sumasakop sa rating, o isang full air circuit breaker na parang overkill. Ang insulated case circuit breaker (ICCB) ay nasa gitna, at nilulutas nito ang eksaktong problema sa libu-libong mga installation. Sa praktikal na mga termino, ang isang ICCB system ay isang high-performance molded case breaker sa isang ganap na insulated case, karaniwang nilagyan ng electronic trip protection at kadalasang nakaayos sa isang drawout cradle. Ipinapaliwanag ng artikulong ito kung ano ang ibig sabihin ng kategorya, kung paano ito ikinukumpara sa mga molded case at air circuit breaker, at kung ano ang ibe-verify bago mo tukuyin ang isa.

Ano ang isang insulated case circuit breaker system

Ang isang insulated case circuit breaker ay, sa kaibuturan nito, isang heavy-duty molded case circuit breaker. Inilalarawan ng pangalan ang housing: lahat ng kasalukuyang dala na bahagi ay nasa loob ng isang insulated case na hinulma mula sa thermoset resin o glass-reinforced polyester. Ang konstruksiyon na ito ay nagpapanatili sa unit na compact habang naglalaman ng arko sa panahon ng pagkagambala. Karamihan sa mga ICCB ay nagpapatakbo sa hanay na 800 A hanggang 5,000 A, na may mga karaniwang laki ng frame sa 800 A, 1,600 A, 2,000 A, 3,200 A, at 4,000 A. Pareho sila sa basic switching mechanics ng isang MCCB, ngunit idinagdag ang performance margin at serviceability na hinihiling ng mga kritikal na feeder.

Tatlong tampok ang naghihiwalay sa isang ICCB mula sa isang karaniwang MCCB. Una, ang mekanismo ng dalawang-hakbang na naka-imbak na enerhiya ay naghahatid ng pare-parehong pagbubukas at pagsasara gaano man kabagal ang paggalaw ng operator sa hawakan. Pangalawa, pinapalitan ng electronic trip unit ang thermal-magnetic trip, na nag-aalok ng adjustable na long-time, short-time, instantaneous, at ground-fault na mga setting. Pangatlo, ang mas malalaking frame ay magagamit na may drawout construction, kaya ang breaker ay maaaring i-withdraw para sa inspeksyon o pagpapalit nang hindi naaalis ang mga busbar. Magkasama ang mga feature na ito na gawing mas kumikilos ang ICCB bilang isang air circuit breaker habang pinapanatili ang isang molded case footprint.

Bakit mahalaga ang bahagi ng system

Ang salitang "system" sa insulated case circuit breaker system ay hindi sinasadya. Sa isang switchboard, ang breaker ay hindi gumagana nang mag-isa. Ito ay ipinares sa isang trip unit, drawout cradle, mechanical interlocks, auxiliary contact, shunt trip o undervoltage release, ground-fault sensor, at kung minsan ay isang module ng komunikasyon. Ang electronic trip unit ang puso ng arrangement. Ginagawang posible ng adjustable na long-time at short-time na pickup at delay value ang selectivity: isang fault sa downstream feeder ay mawawala bago bumiyahe ang pangunahing breaker. Kung walang koordinasyon, ang isang pagkakamali ay maaaring magpadilim sa isang buong pasilidad.

Kapag ang isang detalye ay nangangailangan ng proteksyon ng LSIG o malayuang pagsubaybay, hindi ito maihahatid ng isang thermal-magnetic na MCCB, ngunit ang isang breaker na may microprocessor-controlled na trip unit ay maaari. Ginagamit na ngayon ng maraming tagabuo ng switchboard ang molded case class bilang default para sa fixed-mount feeder at nagrereserba ng mga drawout na posisyon para sa mga mains at ties. Isang modernong power distribution breaker tulad ng 100 A hanggang 1,600 A MTNSX molded case circuit breaker sumasaklaw sa malaking bahagi ng mga tungkulin ng feeder na ito na may footprint na umaangkop sa mga compact compartment.

MT-NSX 3/4P 100A-630A AC Molded Case Circuit Breaker para sa Pang-industriya at Komersyal Mingtuo, China Wholesale MT-NSX 3/4P 100A-630A AC Molded Case Circuit Breaker para sa Industrial at Commercial Distribution Supplier at MT-N... Tingnan ang Produkto →

ICCB system vs. molded case vs. air circuit breakers

Ang isang direktang paghahambing ay nililinaw kung saan ang bawat teknolohiya ay umaangkop sa mababang boltahe na pamamahagi.

Nilinaw ng talahanayan ang isang punto: Sinasakop ng mga ICCB ang espasyo sa pagitan ng mga molded case breaker at air breaker na may mataas na pagganap. Ibinibigay nila ang karamihan sa kakayahang magamit at pagpili ng isang ACB sa isang pakete na madaling pinagsama sa compact switchgear. Ang mga trade-off ay lumilitaw sa sukdulan. Mas mababa sa humigit-kumulang 800 A, ang isang maayos na MCCB ay mas matipid. Higit sa 3,200 A, o kapag ang switchboard ay may sukat na sa paligid ng mga karaniwang compartment ng ACB, isang air circuit breaker ang magiging praktikal na pagpipilian.

Kung saan nakakakuha ng lugar ang mga insulated case breaker system

Ang mga sistema ng ICCB ay bihira ang pinakamurang opsyon, ngunit nagiging tamang opsyon ang mga ito kapag nag-overlap ang tatlong kundisyon: ang feeder ay nangangailangan ng tunay na kasalukuyang nagdadala ng margin, ang pag-aaral ng proteksyon ay nangangailangan ng mga adjustable na curve, at inaasahan ang pagpapanatili nang walang matagal na shutdown. Kasama sa mga karaniwang pag-install ang:

• Ang mga switchboard na may mababang boltahe at mga sentro ng kontrol ng motor kung saan ang mga pangunahing o tie na posisyon ay nangangailangan ng kakayahang magamit ng drawout.
• Mga matataas na riser at komersyal na feeder kung saan masikip ang espasyo sa silid ng kuryente.
• Mga plantang pang-industriya na may tuluy-tuloy na proseso, kung saan ang pagpili at mabilis na pagpapalit ay nagbabawas ng downtime.
• Mga data center, ospital, at iba pang kritikal na pasilidad na may dalawahang feed, awtomatikong paglilipat, o backup ng generator.
• Output ng UPS at mga bypass circuit, kung saan nakikipag-ugnayan ang mga electronic trip unit sa upstream na proteksyon ng transformer.

Sa bawat kaso, ang salik sa pagpapasya ay ang trip unit at ang switchgear configuration. Kung ang isang nakapirming thermal-magnetic breaker ay hindi makapagbigay ng coordination curve, ang proyekto ay lilipat sa isang electronic trip class. Kung ang layout ng switchboard ay nangangailangan din ng drawout construction, epektibo mong tinutukoy ang isang ICCB system o isang air breaker.

Ano ang dapat suriin bago tukuyin ang isang ICCB system

Ang isang detalye na mukhang isang simpleng kasalukuyang rating ay maaaring magtago ng ilang mga detalye ng engineering. Trabaho sa mga puntong ito bago gumawa sa isang breaker class.

1. Patuloy na rating at margin ng frame. Pumili ng frame na katumbas o mas mataas sa conductor ampacity, na may puwang para sa paglaki sa hinaharap.
2. Nakakaabala sa mga rating. I-verify ang parehong ultimate at service breaking capacities laban sa nakalkulang antas ng fault.
3. Mga function ng trip unit. Kumpirmahin ang pangmatagalan, panandalian, madalian, at ground-fault na mga setting ay available at naaayos sa site.
4. Koordinasyon sa pagpili. Suriin ang koordinasyon sa upstream transformer protection at downstream feeder, kabilang ang panandaliang pagtiis.
5. Drawout o fixed construction. Magpasya kung ang pag-install ay nangangailangan ng pagpapalit ng breaker nang hindi na-de-energize ang busbar.
6. Mga accessory at komunikasyon. Isama ang undervoltage release, shunt trip, auxiliary contact, o bus communication kung kinakailangan.
7. Mga kondisyon ng serbisyo. Ilapat ang derating para sa ambient temperature, altitude, humidity, o corrosive na kapaligiran.
8. Mga pamantayan at sertipikasyon. Kumpirmahin ang pagsunod sa IEC 60947-2, UL 489, o ang pamantayan para sa patutunguhang merkado.

Para sa mga aplikasyon sa itaas na banda ng ICCB, o kapag ang switchboard ay itinayo sa paligid ng mga air breaker compartment, ang natural na alternatibo ay isang drawout air circuit breaker. Ang MT-2000-3200A draw-out air circuit breaker ng Mingtuo Electric para sa pamamahagi ng mababang boltahe sumasaklaw sa hanay na 2,000 A hanggang 3,200 A na may pagtatayo ng drawout at nakakaabala na pagganap na inaasahan ng isang pangunahing breaker sa klase na iyon.

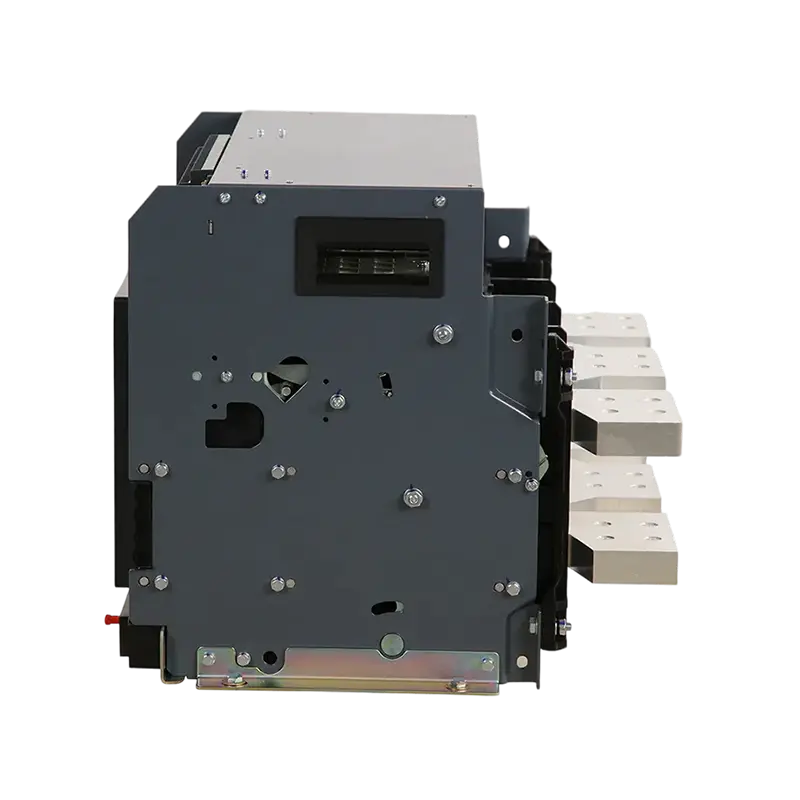

Mga Supplier ng Low Voltage Distribution Air Circuit Breaker,Pabrika Ang Mingtuo ay Wholesale 2000–3200A Draw-Out Low-Voltage Distribution Air Circuit Breaker Supplier at Low Voltage Air Circuit Breaker Manuf... Tingnan ang Produkto →

Pagtutugma ng teknolohiya sa application

Ang pinakamahusay na klase ay bihira ang pinakamahal. Ang isang fixed-mount, high-performance na MCCB ay humahawak ng maraming feeder sa matipid. Ang isang sistema ng ICCB na may elektronikong biyahe ay akma kapag mahalaga ang pagpili at pagsasaayos. Panalo ang drawout na ACB kapag malaki ang switchboard, lumampas ang kasalukuyang humigit-kumulang 3,200 A, o pinapaboran ng diskarte sa pagpapanatili ang ganap na withdrawability. Ang bawat hakbang sa klase ay nagdaragdag ng gastos at bakas ng paa, kaya ang antas ng pagkakamali, koordinasyon, at mga pangangailangan sa serbisyo ay dapat magmaneho ng desisyon.

Ang hanay ng produkto na makukuha mula sa iisang tagagawa ay maaaring gawing simple ang desisyong iyon. Sa gilid ng molded case, sinasaklaw ng serye ng MTNSX ang power distribution mula 100 A hanggang 1,600 A para sa fixed-mount feeder applications. Sa gilid ng hangin, ang NT/NW advanced air circuit breaker rated 1,600 A hanggang 6,300 A nagsisilbing fixed at drawout na mga pangunahing posisyon at tie, na lumalampas sa praktikal na limitasyon ng mga frame ng ICCB.

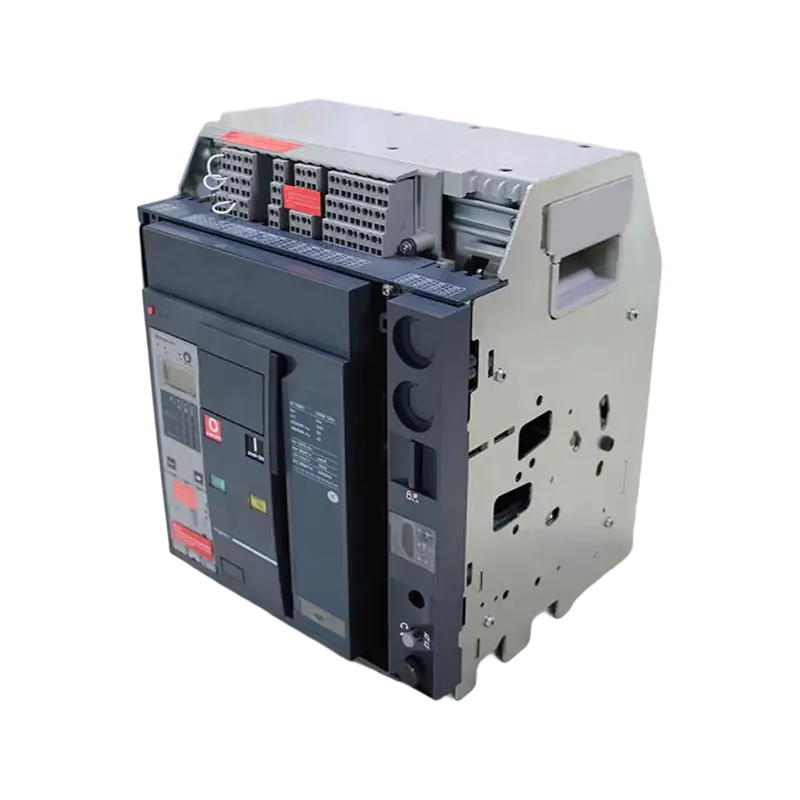

Advanced Air Circuit Breaker 1600A–6300A para sa Fixed and Drawout Installations Sup Mingtuo, China Wholesale Advanced Air Circuit Breaker 1600A–6300A para sa Mga Supplier ng Fixed and Drawout Installations at Advanced Air Circuit ... Tingnan ang Produkto →

Ang pag-unawa sa mga insulated case breaker system ay mahalaga dahil ang kategorya ay nasa eksaktong lugar kung saan maraming tunay na proyekto ang nangangailangan ng proteksyon: sapat na mataas sa performance para makapagbigay ng selectivity at serviceability, compact na sapat upang magkasya sa aktwal na mga electrical room, at maayos na dokumentado upang matukoy nang may kumpiyansa. Magsimula sa mga kalkulasyon ng fault at isang selectivity study, at ang klase ng ICCB ay kadalasang lumalabas na hindi isang kompromiso o isang luho, ngunit ang tamang akma. Ang aming gabay sa pagpili ng low-voltage at medium-voltage na circuit breaker lumalakad sa buong saklaw mula MCCB hanggang ACB hanggang sa vacuum breaker. Para sa mga partikular na kinakailangan sa switchboard, ang engineering team sa Mingtuo Electric maaaring suriin ang mga laki ng frame, trip unit, at drawout arrangement laban sa iyong load profile.
