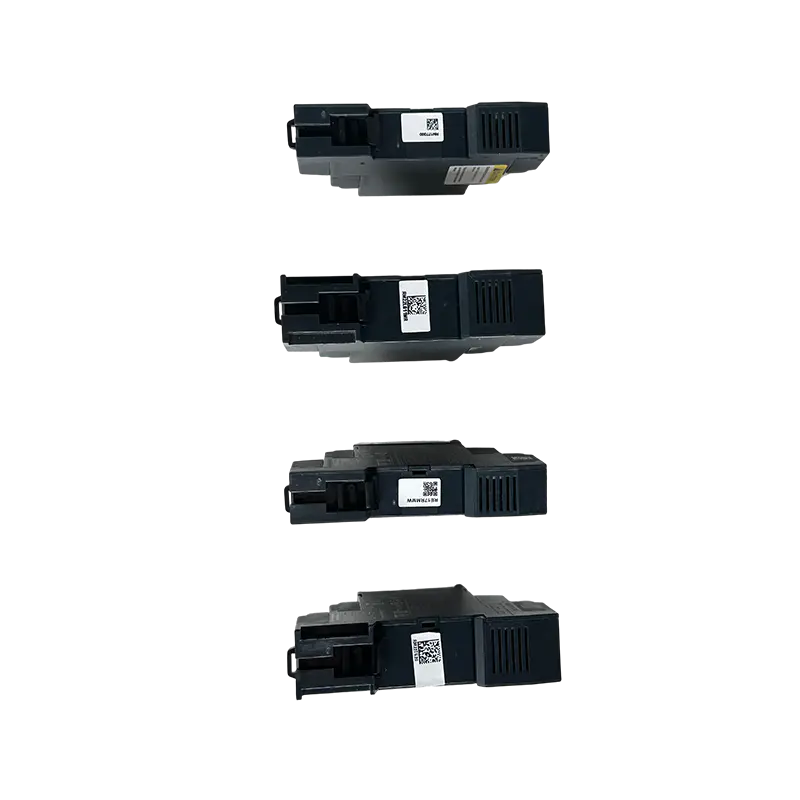

RM22TG20 Simple Phase Sequence at Phase Loss Relay

Mga Pangunahing Pag-andar: Sinusubaybayan lamang ang hindi tamang pagkakasunud-sunod ng phase at pagkawala ng bahagi sa tatlong-phase na kapangyarihan; hindi nakakakita ng mga kondisyon ng sobrang boltahe o kulang sa boltahe.

Mga Kahulugan ng Terminal
L1/L2/L3: Direktang kumonekta sa three-phase 380V power supply;
11/12/14: Mga contact sa output ng fault.

Mga Praktikal na Pag-andar
1. Pag-iwas sa Baliktad na Pag-ikot: Kung mali ang pagkakakonekta ng tatlong-phase na linya (maling pagkakasunud-sunod ng phase), bumukas ang mga contact ng relay at hindi makapag-start ang motor, na pumipigil sa pagkasira ng kagamitan na dulot ng reverse rotation ng mga fan o air compressor.
2. Phase Loss Protection: Kung ang isa sa tatlong live na wire ay nadiskonekta, ang control circuit ay agad na mapuputol, na pumipigil sa motor na mag-overheat at masunog dahil sa pagkawala ng phase.
Mga Karaniwang Aplikasyon: Mga fan, chiller unit, at karaniwang three-phase water pump.
