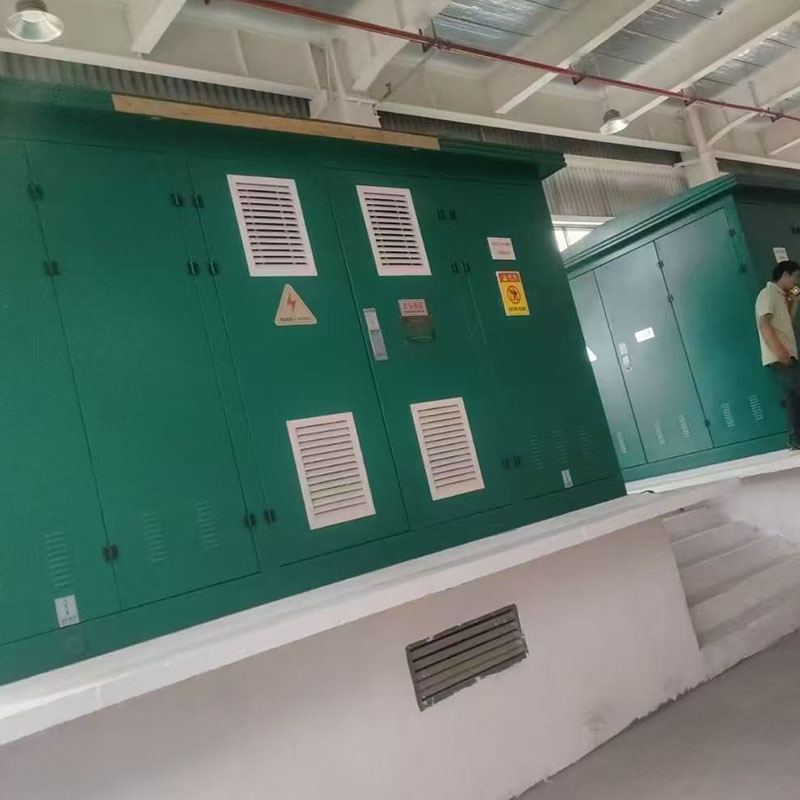

European Type Prefabricated Substation / ZGS Combined Transformer

Pangkalahatang-ideya ng Produkto

Ang ZGS12 American Type Pad-Mounted Transformer ay isang integrated outdoor prefabricated power distribution equipment na independiyenteng binuo ng Mingtuo Electric. Pinagsasama nito ang high-voltage load switch, dual-sensitivity plug-in fuse, oil-immersed transformer at low-voltage outgoing cabinet sa isang shared sealed oil tank, na gumagamit ng ganap na selyadong at ganap na insulated na oil-immersed na disenyo.

Sinusuportahan nito ang parehong ring network at terminal single power supply mode, malawakang ginagamit sa urban power grid renovation, residential communities, commercial plazas, distributed photovoltaic power stations, industrial parks at pansamantalang construction power supply projects.

Pangunahing Mga Bentahe ng Produkto

Ultra-Compact Integrated Single-Tank Structure

Ang lahat ng mga bahagi ng proteksyon na may mataas na boltahe at katawan ng transpormer ay nagbabahagi ng isang selyadong tangke ng langis. Ang kabuuang volume ay 1/3~1/5 lamang ng European box substation na may parehong kapasidad, na lubhang nakakabawas sa pag-okupa sa lupa at gastos sa pagtatayo ng sibil. Pinapasimple ng pinagsamang disenyo ng single-box ang transportasyon sa dagat at lupa at on-site na paglalagay ng pundasyon.

Buong Insulation at Touch-Safe Mataas na Kaligtasan

Ang mataas na boltahe na mga papasok na linya ay nagpapatibay ng ganap na insulated na mga konektor ng elbow cable; Ang panlabas na ibabaw ng cable fitting ay zero electrification at touchable para sa ligtas na operasyon. Ang dual-sensitivity plug-in fuse na kasalukuyang naglilimita sa backup fuse ay nakakatugon sa dual overcurrent at overload na proteksyon, na iniiwasan ang pagka-burnout ng kagamitan. Ang three-point grounding na disenyo ay nag-aalis ng mga nakalantad na live na bahagi upang maiwasan ang mga aksidente sa electric shock.

Mababang Pagpapanatili at Mahabang Buhay ng Serbisyo

Ang ganap na selyadong tangke ng langis ay naghihiwalay ng insulating oil mula sa hangin, nagpapabagal sa pagtanda ng langis para sa pangmatagalang pagtakbo na walang maintenance. Ang karaniwang plug-in fuse at mga terminal ng cable ay nagbibigay-daan sa mabilis na pagpapalit ng mga nasirang bahagi nang walang kumplikadong disassembly. Ang cold-rolled steel enclosure na may anti-corrosion na panlabas na electrostatic coating ay umaangkop sa ulan, alikabok, at mataas na kahalumigmigan na panlabas na kapaligiran.

Flexible Customized Low-Voltage Compartment

Sinusuportahan ang ring main network at terminal single power supply wiring schemes, na napagtatanto ang tuluy-tuloy na paglipat ng kuryente upang mapabuti ang pagiging maaasahan ng power supply. Ang kompartimento na may mababang boltahe ay naglalaan ng masaganang mga riles ng pag-install para sa MCCB, mga multi-function na metro ng kuryente, ATS automatic transfer switch at reactive power compensation modules, ganap na nako-customize ayon sa mga kinakailangan sa pagkarga ng user.

Low-Loss Transformer Core

Ang built-in na oil-immersed na transpormer ay gumagamit ng step-lap na silicon steel sheet core, na nagtatampok ng mababang pagkawala ng pagkarga, mababang ingay sa pagtakbo at malakas na short-circuit at overload na resistensya. Nagbibigay-daan ito sa mahabang panahon na overload na operasyon nang hindi pinaikli ang buhay ng serbisyo, matatag para sa tuluy-tuloy na heavy-load na mga sitwasyong pang-industriya.

Panloob na Istruktura
High-Voltage Compartment (Kaliwang Gilid) Nilagyan ng load switch, dual-sensitivity plug-in fuse, elbow cable connectors at oil-immersed lightning arrester. Ang lahat ng mga high-voltage na live na bahagi ay ibinaon sa transpormer na insulating oil, ganap na selyado at insulated; reserved operation windows para sa pagpapalit ng fuse at regular na inspeksyon.

Transformer Main Tank (Middle Core Area) Three-phase oil-immersed transformer core at winding, shared oil tank na may mataas na boltahe na mga bahagi. Tatlong panig na nakalantad na istraktura ng radiator para sa mahusay na pag-alis ng init, nilagyan ng indicator ng antas ng langis, pressure relief valve at oil drain valve para sa madaling pagsubaybay at pagpapanatili.

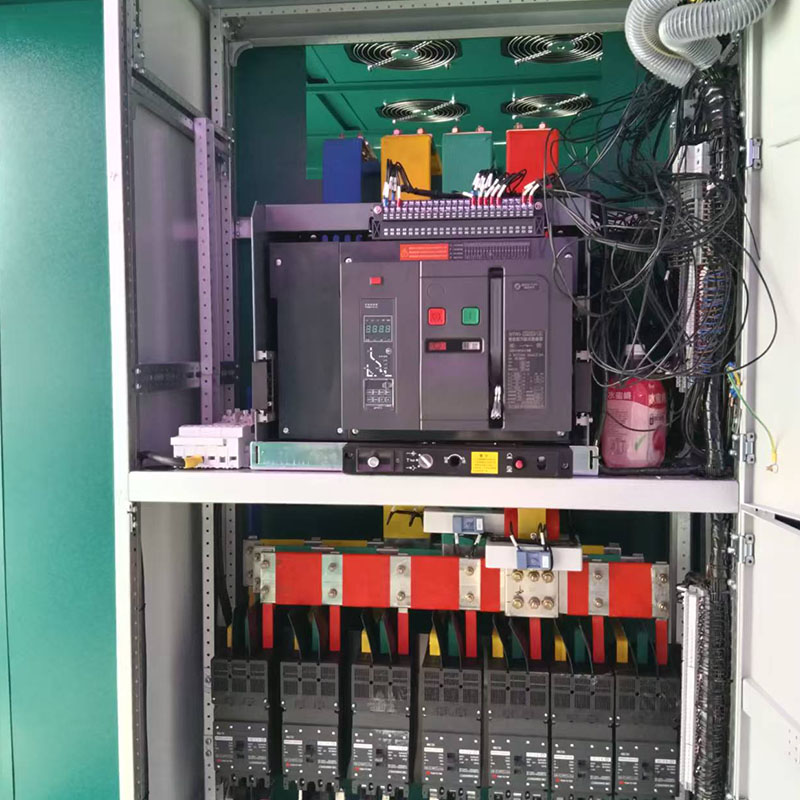

Low-Voltage Outgoing Compartment (Right Side) Independent steel partition na nakahiwalay sa transformer tank. Nakareserbang mounting rails para sa mga molded case circuit breaker, multi-function na power meter, terminal block at reactive power compensation device. Ang komunikasyon ng RS485 ay nakalaan para sa intelligent na power monitoring system docking.

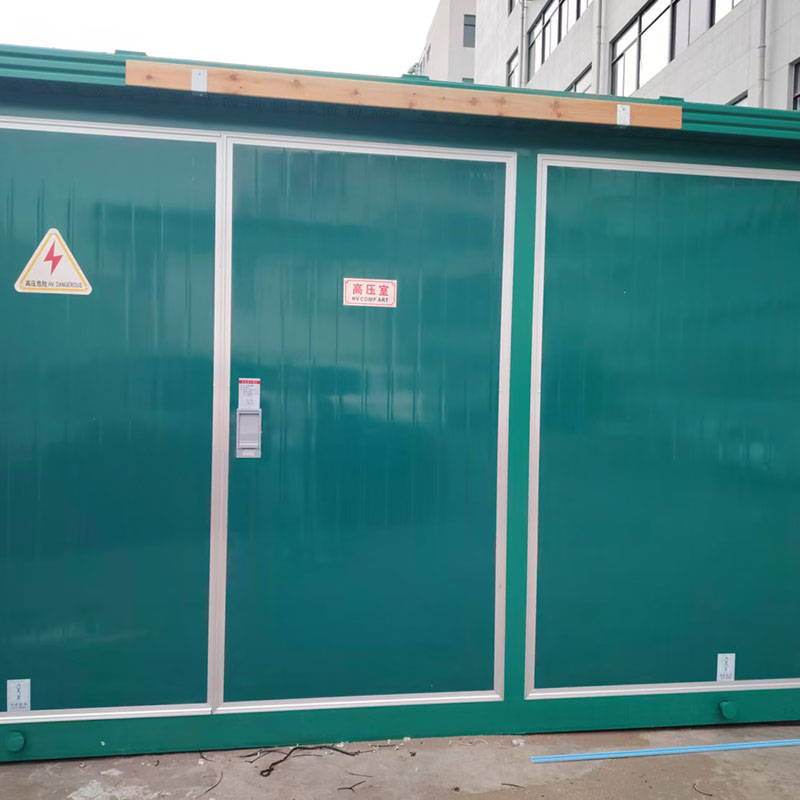

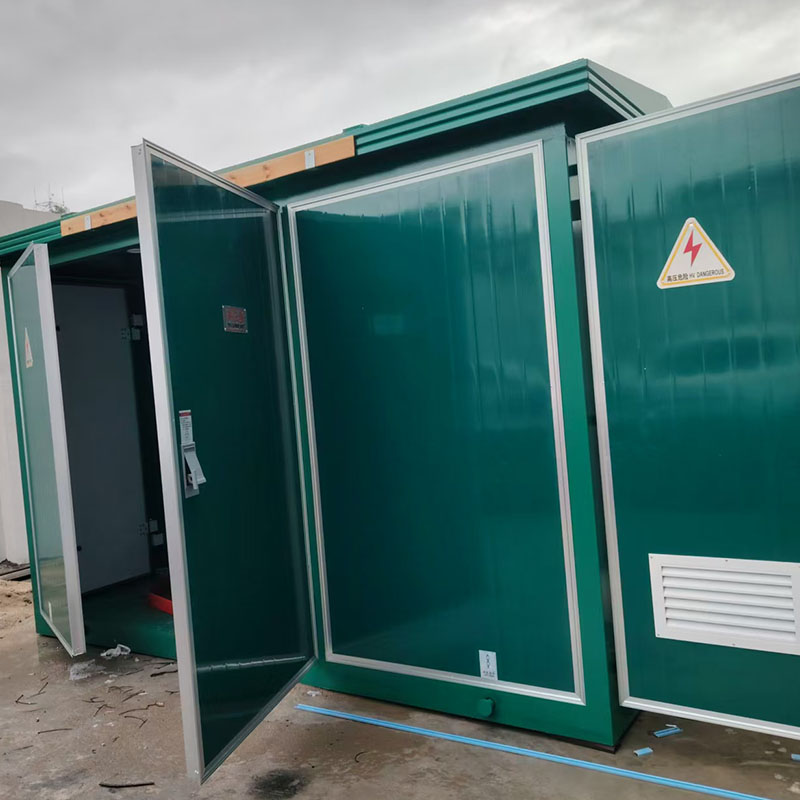

Panlabas na Enclosure Pinagsamang one-piece cold-rolled steel sheet cabinet na may hilig na tuktok para sa drainage ng tubig-ulan. Anti-rust electrostatic outdoor spraying, maramihang nakakandadong pinto ng cabinet para sa classified maintenance ng bawat compartment.

Mga Sitwasyon ng Application

Pagkukumpuni ng urban power grid, residential quarters, paaralan, ospital at commercial shopping mall; Ibinahagi ang mga photovoltaic power station, wind farm at imbakan ng enerhiya na sumusuporta sa pamamahagi ng kuryente; Mga pagawaan ng pabrika sa industriya, mga negosyo sa pagmimina at supply ng kuryente sa parke; Pansamantalang supply ng kuryente sa pagtatayo para sa mga highway, tunnels, rail transit at mga proyekto sa munisipyo; Rural power distribution network at street lighting sentralisadong power supply.

Talahanayan ng Echnical Parameter
